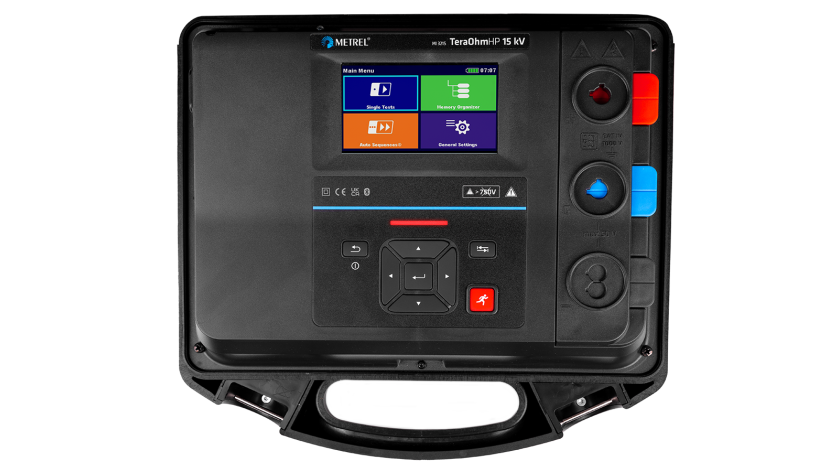

El MI 3215 TeraOhmHP 15 kV es un instrumento de prueba de alta potencia, portátil, alimentado por batería o red con una excelente protección IP (IP65), diseñado para analizar la resistencia de aislamiento mediante el uso de altos rangos de tensiones de prueba de corriente DC de hasta 15 kV. Debido a su robustez (categoría de medición CAT IV) y alta inmunidad a los campos electromagnéticos radiados, es el más adecuado para entornos industriales exigentes. La pantalla táctil o la manipulación de teclas a través de una pantalla LCD basada en menús permite una selección fácil y transparente de diferentes métodos de medición y una fácil introducción de datos. Los cables de prueba de nuevo diseño cuentan con conectores banana codificados para una conexión y bloqueo adecuados a fin de protegerlos contra la extracción no deseada o accidental.
¿Posee este producto?

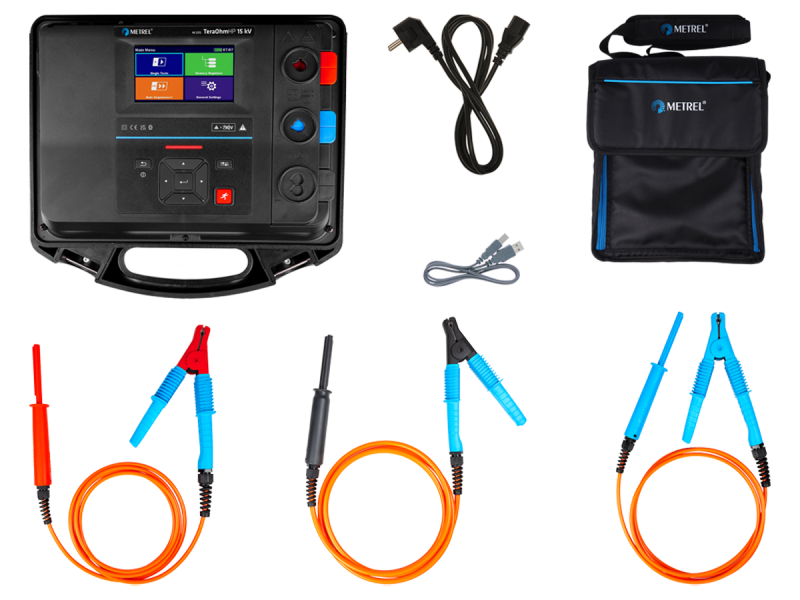

Seleccione un conjunto
Normativas aplicadas
Seguridad del instrumento respecto del usuario
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
- IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
- IEC/EN 61010-2-034 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-034: Particular requirements for measurement equipment for insulation resistance and test equipment for electric strength
Seguridad de CEM
- IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements
Características
Funciones de medición
- Medición de resistencia de aislamiento;
- Prueba de diagnóstico (PI, DAR, DD);
- Prueba de tensión de paso;
- Prueba de tensión de resistencia (DC) de hasta 15 kV;
- Medición de tensión y frecuencia hasta 999 V TRMS;
- Mediciones de capacidad.
Características clave
- Mediciones de resistencia de aislamiento de hasta 35 TΩ.
- Clasificación de seguridad hasta CAT IV 1000 V a 3000 m.

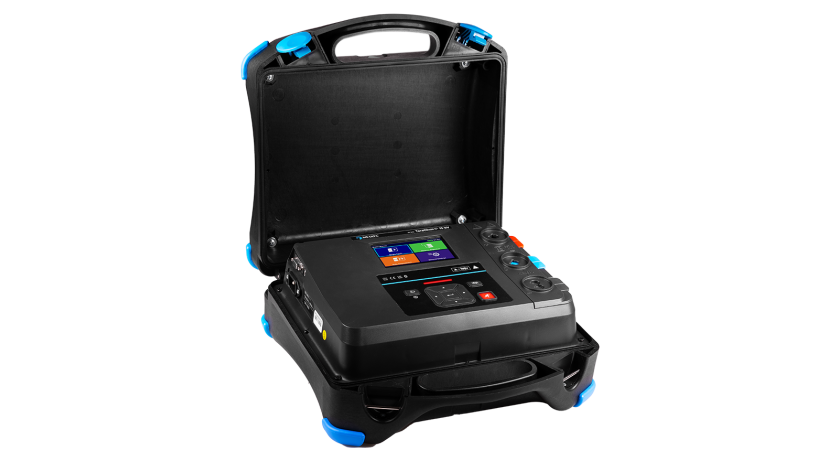

- Diseño de doble caja.
- Conectores banana codificados con función de bloqueo.
- Cocodrilos de AT de nuevo diseño con un mejor agarre.
- Batería de iones de litio de 4400 mAh.
- Tensión de prueba ajustable (50 V...15 kV) en pasos de 50 V y 100 V.
- Corriente máxima de cortocircuito/carga: >4 mA (alimentación de red) o > 2,4 mA (alimentación por batería).
- Tasa de carga para carga capacitiva <4s / μF a 15 kV.
Tasa de descarga para carga capacitiva <1,6 s/ μF a 15 kV (alimentación de red). - Tarjeta de memoria SD de 8 GB para guardar datos.
- Modo de quemado o avería.
- Temporizadores programables.
- Descarga automática del objeto de prueba tras finalizar la medición.
- Detección de tensión activa > 30 V
- Clasificación de caja IP65.
- Su manejo es fácil e intuitivo.
- Detección de averías en alta tensión.
- AUTO SECUENCIAS programables.
- Función de ajuste automático.
- Resultados de medición en formato numérico y gráfico.
- Software para PC MESM para descargar y analizar los resultados de las pruebas y para imprimir informes de prueba.
- Puertos de comunicación RS-232 y USB aislados, interfaz Bluetooth.
- Accesorios de alta calidad, incluidos cables de prueba blindados.
- Alta protección contra interferencias electromagnéticas: Rechazo de ruido de corriente de entrada de AC 8 mA, rechazo de ruido de tensión de entrada de AC 1,5 kV
- Promedio de resultados (5, 10, 30, 60).
- Alimentación de red y por batería recargable.
Datos técnicos
Dimensiones: 36 cm x 16 cm x 33 cm
Peso: 6,3 kg, sin accesorios
Aplicaciones
Fuentes de energía renovables
- Generator stator testing
Distribución de potencia
- Insulation resistance measurement of transformer’s windings
- Insulation of long cables
Especificaciones
