MI 3205 TeraOhmXA 5kV
Medidores de aislamiento de alta tensión
MI 3205 TeraOhm XA 5 kV es un instrumento portátil alimentado por batería (Li-ion) o desde la red con un alto grado de protección IP (IP 65 cerrado e IP 54 abierto) diseñado para medir la resistencia de aislamiento utilizando altas tensiones de prueba de hasta 5 kV. Ha sido diseñado y producido gracias a gran conocimiento y la experiencia adquirida a lo largo de muchos años de trabajo en este campo.
¿Posee este producto?

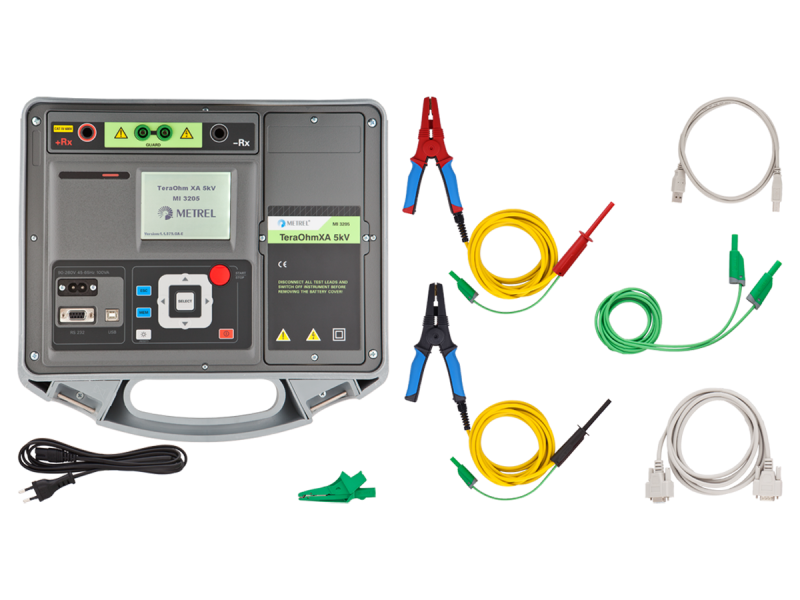

Seleccione un conjunto
Normativas aplicadas
Seguridad del instrumento respecto del usuario
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
- IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
- IEC/EN 61010-2-034 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-034: Particular requirements for measurement equipment for insulation resistance and test equipment for electric strength
Seguridad de CEM
- IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements
Características
Funciones de medición
- Medición de Resistencia de aislamiento
- Pruebas de diagnóstico (PI, DAR, DD)
- Prueba de tensión de paso
- Prueba de rigidez dieléctrica (DC) hasta 5 kV
Características clave
- Resistencia de aislamiento hasta 15 TΩ
- Tensiones de prueba ajustables (50 V----5 kV) en pasos de 50 V y 100 V
- Temporizador programable
- Medición de la capacitancia
- Ratio de carga para cargas capacitivas <1,5 s / microF a 5 kV
- Descarga automática del objeto de prueba después de completar la medición
- Terminal de guarda
- Detección de fallas en Alta Tensión
- Pruebas personalizadas
- Función de auto ajuste
- Muestras de resultados de forma numérica y en gráfica
- Software PC HVLink Pro para descargar y analizar los resultados de las pruebas y crear e imprimir informes
- Puertos de comunicación aislados RS232 y USB, BT
- Accesorios de alta calidad incluyendo cables apantallados en el equipamiento básico.
- CAT IV / 600V
- Incremento de la altitud nominal de trabajo hasta 3000 m
- Conjunto de baterías de Li-ion de alta potencia (14,8 V, 4,4 Ah)
Datos técnicos
Tamaño: 345 x 160 x 335 mm
Peso (sin accesorios): 5,32 kg
Aplicaciones
Distribución de potencia
- Insulation resistance measurement of transformer’s windings
- Insulation of long cables
Especificaciones
