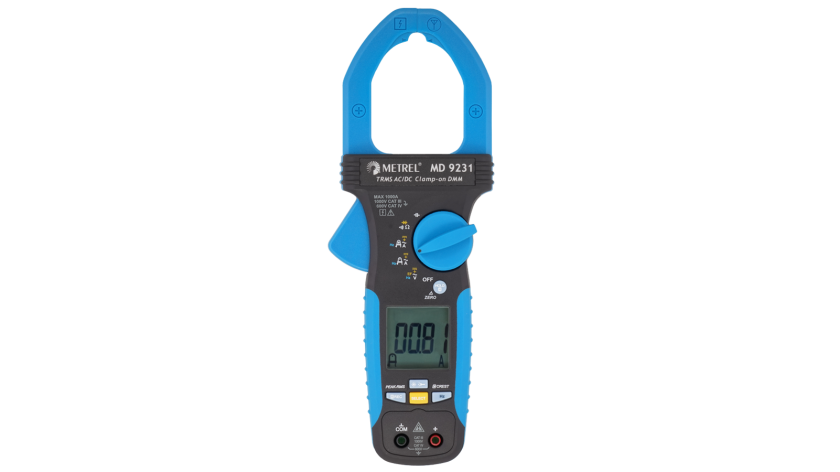

MD 9231 Pinza amperimétrica TRMS AC/DC de uso industrial

Pinzas amperimétricas

El MD 9231 es una pinza amperimétrica TRMS AC y DC industrial con una amplia apertura de mordaza capaz de medir corrientes hasta 1000 A. Puede medir la capacitancia y la frecuencia y está equipada con la función VFD integrada que hace que mida valores TRMS de acuerdo con la frecuencia. El MD 9231 cuenta con una amplia serie de características adicionales que incluyen el valor pico, las funciones de bloqueo de datos y MAX, apagado automático, autorango y una función de cero relativo. Utiliza tecnología de medición de última generación y se guarda en una robusta caja de nivel industrial. También tiene linterna para trabajar en condiciones oscuras.

Kits

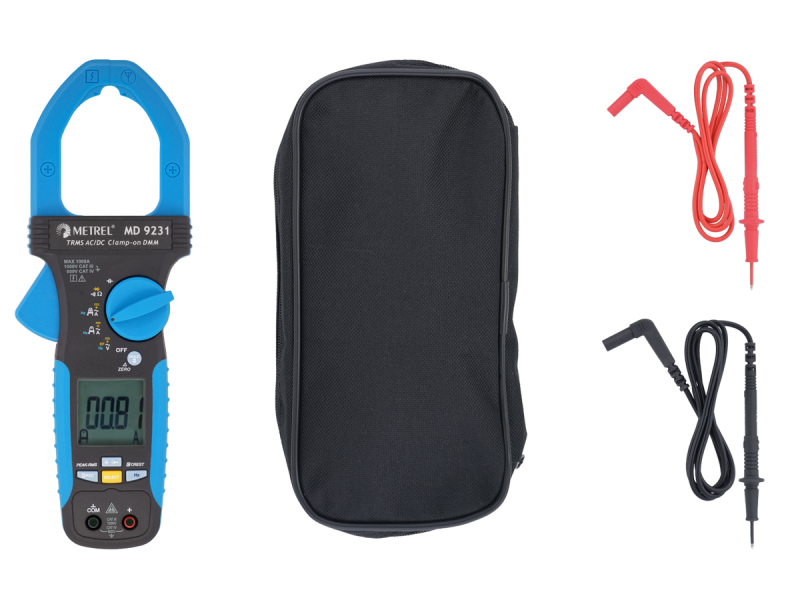

MD 9231 Kit estándar

  • Pinza amperimétrica MD 9231
  • Cable de prueba, 2 uds
  • Batería, 2 uds
  • Bolsa
  • Manual de instrucciones
  • Garantía
Añadir a consulta

Normativas aplicadas

Seguridad del instrumento respecto del usuario

  • IEC/EN 55022 Information technology equipment - Radio disturbance characteristics
  • IEC/EN 61000 Electromagnetic compatibility (EMC) series
  • IEC/EN 61000-3-2 Electromagnetic compatibility (EMC) - Part 3-2 - Limits - Limits for harmonic current emissions (equipment input current ≤ 16 A per phase)
  • IEC/EN 61000-3-3 Electromagnetic compatibility (EMC) - Part 3-3 - Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤ 16 A per phase and not subject to conditional connection
  • IEC/EN 61000-4-2 Electromagnetic compatibility (EMC)- Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test
  • IEC/EN 61000-4-3 Electromagnetic compatibility (EMC)- Part 4-3: Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test
  • IEC/EN 61000-4-4 Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test
  • IEC/EN 61000-4-5 Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test
  • IEC/EN 61000-4-6 Electromagnetic compatibility (EMC) - Part 4-6: Testing and measurement techniques - Immunity to conducted disturbances, induced by radio-frequency fields
  • IEC/EN 61000-4-8 Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test
  • IEC/EN 61000-4-11 Electromagnetic compatibility (EMC) - Part 4-11: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations immunity tests
  • Normativa 2006/95/CE de Baja Tensión aplicable a los equipos eléctricos destinados a utilizarse entre determinados límites de tensión.
  • Normativa EMC 2004/108 / EC sobre compatibilidad electromagnética
  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
  • IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
  • IEC/EN 61010-2-032 Safety requirements for electrical equipment for measurement, control and laboratory use - Part 2-032: Particular requirements for hand-held and hand-manipulated current sensors for electrical test and measurement
  • IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Características

Funciones de medición

  • Mediciones de tensión AC TRMS y DC hasta 1000 V;
  • Mediciones de corriente AC TRMS y DC hasta 1000 A;
  • Medición de resistencia;
  • Prueba de continuidad acústica:
  • Prueba de diodos;
  • Medición de frecuencia;
  • Medición de capacitancia.

Características clave

  • Autorango.
  • Pantalla LCD con retroiluminación, 3-5/6 dígitos, 6000 cuentas.
  • Linterna.
  • Detección automática sin contacto de campos electromagnéticos para localizar y rastrear conductores activos.
  • Función Data hold.
  • Función MIN/MAX/AVG.
  • Cero relativo.
  • Apertura de mordaza de 51 mm.
  • Categorías de sobretensión CAT IV / 600 V, CAT III / 1000 V.

Datos técnicos

  • Dimensiones (largo x ancho x alto): 258 x 94 x 44 mm
  • Peso: 392 g

Aplicaciones

Fuentes de energía auxiliar en la sanidad

  • Seguridad del generador

Mantenimiento preventivo

  • Medidas de tensión
  • Medidas de corriente
  • Medidas de frecuencia
  • Sistemas de batería

Solución de problemas

  • Solución de problemas de aparatos
  • Solución de problemas de instalación
  • Servicio de campo
  • Electrónica

Objetivo general

  • Ensayos industriales

Especificaciones
