MD 9235 Pinza amperimétrica TRMS, trifásica
MD 9235 Pinza amperimétrica TRMS, trifásica

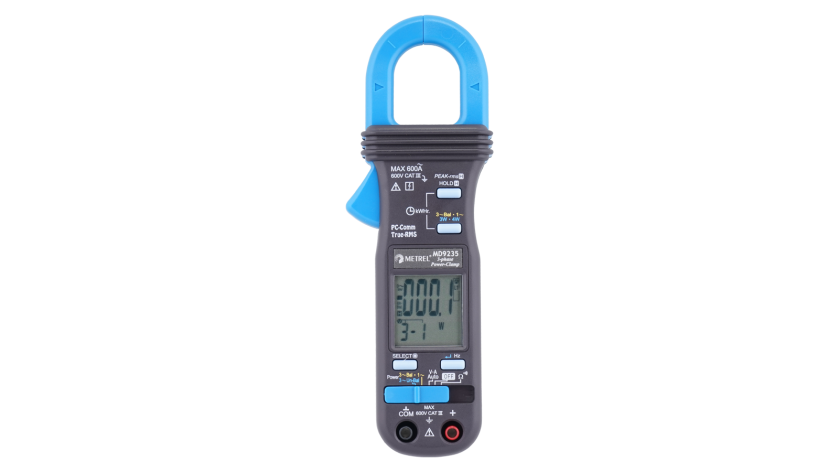

El MD 9235 es una pinza amperimétrica de medición de mordazas finas con capacidad para medir cargas desequilibradas trifásicas y grabación de kWHr. El MD 9235 permite la medición de corriente AC TRMS hasta 600 A, análisis de potencia monofásica y trifásica, factor de potencia total y resistencia. Su pantalla con cifras grandes y fáciles de leer, así como la facilidad de manejo con una sola mano convierten al MD 9235 en una herramienta de uso extremadamente sencillo. Este equipo compacto combina su alto nivel de funcionalidad con su pequeño tamaño y potabilidad. Las funciones integradas del MD 9235 lo convierten en una herramienta perfecta para aplicaciones avanzadas de energía.
Seleccione un conjunto

¿Posee este producto?

Reparación y Calibración
Soporte técnico
Preguntas frecuentes
Centro de documentación
Metrel Academia

Seleccione un conjunto

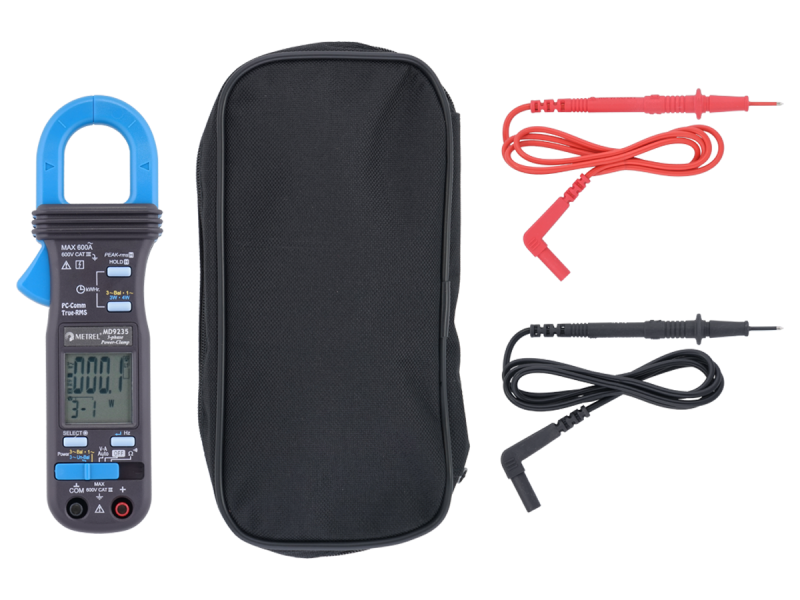

MD 9235 Kit estándar

  • Pinza amperimétrica MD 9235
  • Cable de prueba con sonda, 2 uds
  • Bolsa
  • Pilas 1,5 V tipo AAA, 2 uds
  • Manual de instrucciones
  • Garantía
Añadir a consulta
Accesorios opcionales

Normativas aplicadas

Instalaciones de salas médicas y quirófanos

  • IEC/EN 60364-7-710 Requirements for special installations or locations – Medical Location

Seguridad del instrumento respecto del usuario

  • EN 55032 Elektromagnetna združljivost večpredstavnostne opreme - Zahteve glede elektromagnetnega sevanja
  • IEC 61000-2-12 Electromagnetic compatibility (EMC) - Part 2-12: Environment - Compatibility levels for low-frequency conducted disturbances and signalling in public medium-voltage power supply systems
  • IEC/EN 61000-3-2 Electromagnetic compatibility (EMC) - Part 3-2 - Limits - Limits for harmonic current emissions (equipment input current ≤ 16 A per phase)
  • IEC/EN 61000-3-3 Electromagnetic compatibility (EMC) - Part 3-3 - Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤ 16 A per phase and not subject to conditional connection
  • IEC/EN 61000-4-2 Electromagnetic compatibility (EMC)- Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test
  • IEC/EN 61000-4-3 Electromagnetic compatibility (EMC)- Part 4-3: Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test
  • IEC/EN 61000-4-4 Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test
  • IEC/EN 61000-4-5 Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test
  • IEC/EN 61000-4-7 Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto
  • IEC/EN 61000-4-8 Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test
  • IEC 61000-6-5:2015 Electromagnetic compatibility (EMC) - Part 6-5: Generic standards - Immunity for equipment used in power station and substation environment
  • Normativa de bajo voltaje LVD 73/23 / EEC Equipo eléctrico diseñado para usarse dentro de ciertos límites de voltaje
  • Normativa EMC 89/336/EE sobre compatibilidad electromagnética
  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
  • IEC/EN 61010-2-032 Safety requirements for electrical equipment for measurement, control and laboratory use - Part 2-032: Particular requirements for hand-held and hand-manipulated current sensors for electrical test and measurement
  • IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series

Características

Funciones de medición

  • Medición de tensión AC DC TRMS;
  • Medición de corriente AC, TRMS;
  • Medición de resistencia;
  • Medición de frecuencia;
  • Continuidad (señalización acústica);
  • Medición de parámetros de potencia.

Características clave

  • Mordazas finas:: mordazas ultrafinas para acceder a lugares complicados.
  • TRMS: mediciones precisas de las señales sinusoidales y no sinusoidales.
  • kWHr: función de grabación (con recuperación de memoria) Kilovatios-hora.
  • Peak Hold: la función de bloqueo de pico muestra el máximo valor RMS de picos de tensión o corriente.
  • Tamaño mordaza: 26 mm.
  • Protección de sobretensión transitoria: protege a los usuarios en caso de impacto de un rayo o sobretensiones de hasta 6,5 kV.
  • PC Link: los resultados de las pruebas pueden descargarse al PC mediante el software opcional.
  • Hold: esta función bloquea la lectura en la pantalla para su posterior visualización.
  • Seguro: Protección contra sobretensiones CAT IV / 300 V, CAT III / 600 V

Datos técnicos

  • Dimensiones: 189 x 78 x 40
  • Peso: 192 g

Aplicaciones

Mantenimiento preventivo

  • Medidas de tensión
  • Medidas de corriente
  • Medidas de frecuencia

Solución de problemas

  • Solución de problemas de aparatos
  • Solución de problemas de instalación
  • Detección de secuencia de fase
  • Servicio de campo

Especificaciones


Imprimir

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
MD 9235 TRMS Power Clamp Meter, 3-Phase, Unbalanced-Load es 08.03.2023 pdf 215.83 KB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MD 9235 TRMS Power Clamp Meter, 3-Phase, Unbalanced-Load Multi-Language 1.2.2 13.02.2020 20 752 002 pdf 1.69 MB Acceso
