MD 9250 Pinza amperimétrica, TRMS AC/DC CAT IV /1000 V

Pinzas amperimétricas

MD 9250 Pinza amperimétrica, TRMS AC/DC CAT IV /1000 V
MD 9250 Pinza amperimétrica, TRMS AC/DC CAT IV /1000 V

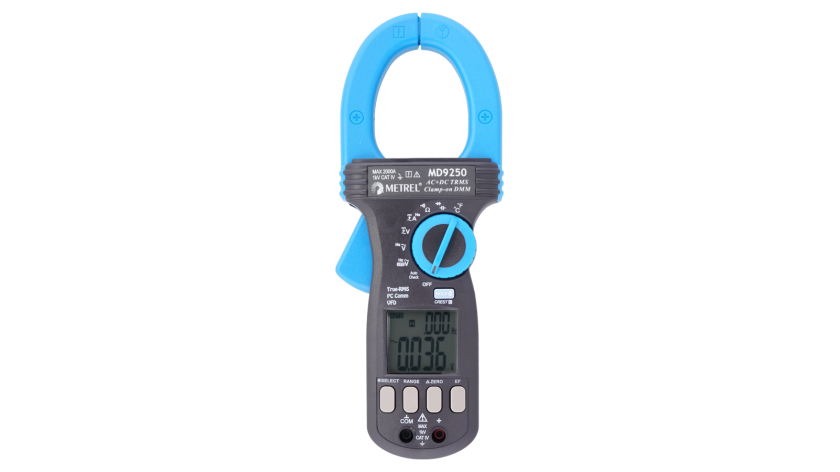

El MD 9250 es la primera pinza amperimétrica que cumple con la categoría de sobretensión CAT IV, 1000 V. Es una pinza amperimétrica de alta calidad diseñada para el manejo con una sola mano, con funciones de medición integradas; TRMS AC / DC (corriente, tensión), capacitancia, temperatura y resistencia de rango completo que hacen de este equipo una herramienta ideal para las aplicaciones más exigentes del sector industrial. Las grandes dimensiones de mordaza (máx. 55 mm de diámetro) permiten mediciones de AC/ DC de hasta 2000 A. Otras de sus características son la alta resolución y precisión, pantalla LCD de 2 líneas para una rápida extracción y transferencia de datos (a través de interfaz óptica), detección de tensión sin contacto y función de comprobación automática.
Seleccione un conjunto

¿Posee este producto?

Reparación y Calibración
Soporte técnico
Preguntas frecuentes
Centro de documentación
Metrel Academia

Seleccione un conjunto

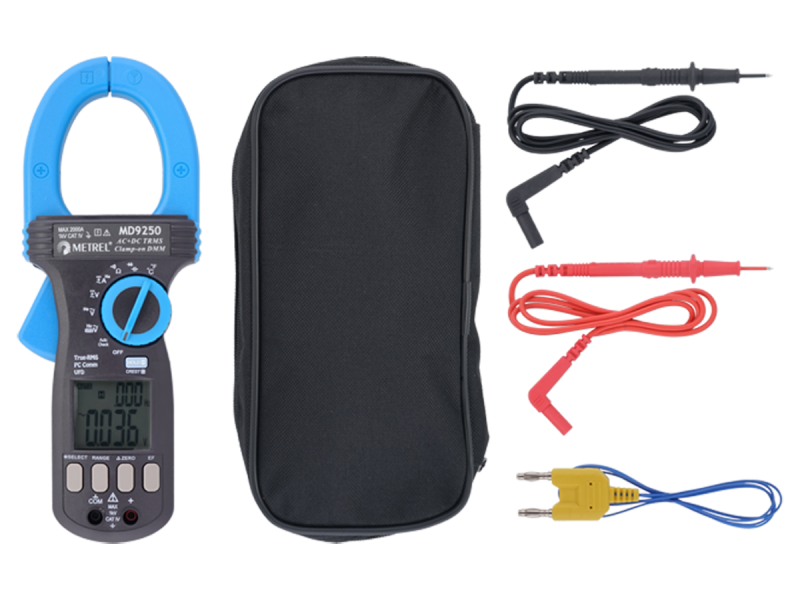

MD 9250 Kit estándar

  • Pinza amperimétrica MD 9250
  • Cable de prueba con sonda, 2 uds
  • Sonda de termopar tipo K
  • Bolsa
  • Pilas 1,5 V tipo AAA, 2 uds
  • Manual de instrucciones
  • Garantía
Añadir a consulta
Accesorios opcionales

Normativas aplicadas

Instalaciones de salas médicas y quirófanos

  • IEC/EN 60364-7-710 Requirements for special installations or locations – Medical Location

Seguridad del instrumento respecto del usuario

  • EN 55032 Elektromagnetna združljivost večpredstavnostne opreme - Zahteve glede elektromagnetnega sevanja
  • IEC 61000-2-12 Electromagnetic compatibility (EMC) - Part 2-12: Environment - Compatibility levels for low-frequency conducted disturbances and signalling in public medium-voltage power supply systems
  • IEC/EN 61000-3-2 Electromagnetic compatibility (EMC) - Part 3-2 - Limits - Limits for harmonic current emissions (equipment input current ≤ 16 A per phase)
  • IEC/EN 61000-3-3 Electromagnetic compatibility (EMC) - Part 3-3 - Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤ 16 A per phase and not subject to conditional connection
  • IEC/EN 61000-4-2 Electromagnetic compatibility (EMC)- Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test
  • IEC/EN 61000-4-3 Electromagnetic compatibility (EMC)- Part 4-3: Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test
  • IEC/EN 61000-4-4 Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test
  • IEC/EN 61000-4-5 Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test
  • IEC/EN 61000-4-7 Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto
  • IEC/EN 61000-4-8 Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test
  • IEC 61000-6-5:2015 Electromagnetic compatibility (EMC) - Part 6-5: Generic standards - Immunity for equipment used in power station and substation environment
  • Normativa de bajo voltaje LVD 73/23 / EEC Equipo eléctrico diseñado para usarse dentro de ciertos límites de voltaje
  • Normativa EMC 89/336/EE sobre compatibilidad electromagnética
  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
  • IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series

Características

Funciones de medición

  • Medición de tensión y corriente AC DC TRMS;
  • Medición de capacitancia;
  • Medición de resistencia;
  • Prueba de diodos;
  • Medición de frecuencia;
  • Detección de campo eléctrico;
  • Continuidad (señalización acústica);
  • Medición de temperatura.

Características clave

  • Mordazas de gran dimensión: 55mm.
  • TRMS: mediciones precisas de las señales sinusoidales y no sinusoidales.
  • VFD: función que permite la medición de los valores TRMS según la frecuencia.
  • Alta corriente: mediciones AC/DC de 2000 A.
  • Lo-Z: El modo AutoCheck® proporciona baja impedancia de entrada (ramp-up) para enmascarar tensiones falsas.
  • Función autocheck: detección automática de tensión AC, DC o de resistencia.
  • Autorango: el usuario puede cambiar entre automático y manual.
  • Protección de sobretensión transitoria: protege a los usuarios en caso de impacto de un rayo o sobretensiones de hasta 12 kV.
  • Modo de cero relativo:
  • Arranque: modo rápido de 5ms Crest-MAX para capturar corrientes de arranque.
  • Temperatura: mide la temperatura en Celsius hasta 1000 °C.
  • Data hold
  • Retroiluminación: gran pantalla dual LCD luminosa de 3-5/6 dígitos y 6.000 + 1.999 con retroiluminación.
  • Seguro: Protección contra sobretensiones CAT IV / 1000 V.

Datos técnicos

  • Dimensiones: 264 x 97 x 43 mm
  • Peso: 608 g

Aplicaciones

Calidad de energía de baja tensión

  • Suministro ininterrumpido de energía

Mantenimiento preventivo

  • Medidas de tensión
  • Medidas de corriente
  • Medidas de frecuencia
  • Sistemas de batería

Solución de problemas

  • Sistemas fotovoltaicos
  • Servicio de campo
  • Electrónica

Objetivo general

  • Ensayos industriales

Especificaciones


Imprimir

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
MD 9250 Industrial TRMS AC/DC CAT IV 1000 V es 08.03.2023 pdf 292.23 KB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MD 9250 Industrial TRMS AC/DC CAT IV 1000 V es 1.1.3. 06.04.2023 20753327 pdf 3.6 MB Acceso
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1313 Data Recording Multi-Language 1.1.1 23.03.2021 zip 2.73 MB Acceso
USB driver Idioma Versión Fecha Notas Tipo Tamaño Descargar
USB driver (DMM) en 1.1.1 23.03.2021 zip 13.62 MB Acceso
