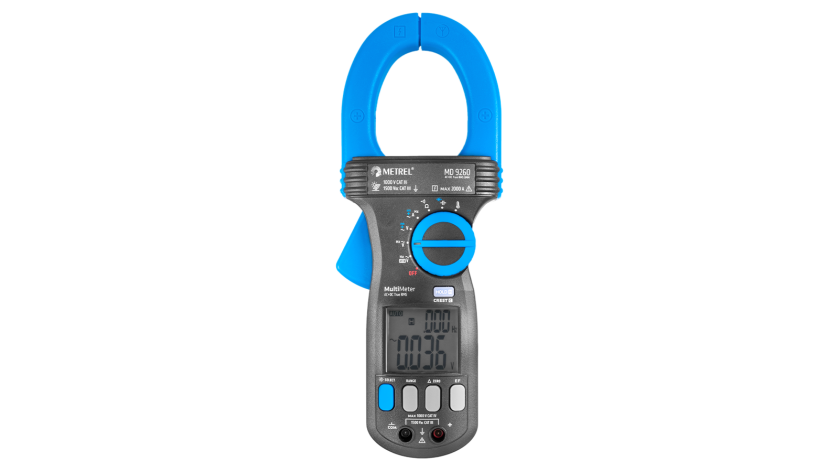

MD 9260 Pinza amperimétrica TRMS fotovoltaica CAT III 1500 V DC
Pinzas amperimétricas
La MD 9260 es el primer instrumento de Metrel que admite mediciones de hasta 1500 V con seguridad CAT III. Su rango de tensiones y su seguridad hacen que sea utilísima en entornos muy exigentes, como plantas solares, parques eólicos u otros entornos de alta potencia de DC. Presenta un rango de corrientes de 2000 A en AC/DC y mide además la resistencia, capacidad, frecuencia y temperatura – En resumen, es una herramienta en formato de multímetro muy completa para su uso en aplicaciones.
¿Posee este producto?
¿Cuál es el mejor para usted?
Seleccione un conjunto
- MD 9260 Pinza amperimétrica TRMS fotovoltaica CAT III 1500 V DC
- AMD 9026 Cable de prueba con sonda, 2 unidades
- AMD 9023 Sonda de termopar, tipo K
- Pilas AA de 1,5 V, 2 uds.
- Bolsa
- Manual de instrucciones
Normativas aplicadas
Instalaciones de salas médicas y quirófanos
- IEC/EN 60364-7-710 Requirements for special installations or locations – Medical Location
Seguridad del instrumento respecto del usuario
- EN 55032 Elektromagnetna združljivost večpredstavnostne opreme - Zahteve glede elektromagnetnega sevanja
- IEC 61000-2-12 Electromagnetic compatibility (EMC) - Part 2-12: Environment - Compatibility levels for low-frequency conducted disturbances and signalling in public medium-voltage power supply systems
- IEC/EN 61000-3-2 Electromagnetic compatibility (EMC) - Part 3-2 - Limits - Limits for harmonic current emissions (equipment input current ≤ 16 A per phase)
- IEC/EN 61000-3-3 Electromagnetic compatibility (EMC) - Part 3-3 - Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤ 16 A per phase and not subject to conditional connection
- IEC/EN 61000-4-2 Electromagnetic compatibility (EMC)- Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test
- IEC/EN 61000-4-3 Electromagnetic compatibility (EMC)- Part 4-3: Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test
- IEC/EN 61000-4-4 Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test
- IEC/EN 61000-4-5 Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test
- IEC/EN 61000-4-7 Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto
- IEC/EN 61000-4-8 Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test
- IEC 61000-6-5:2015 Electromagnetic compatibility (EMC) - Part 6-5: Generic standards - Immunity for equipment used in power station and substation environment
- Normativa de bajo voltaje LVD 73/23 / EEC Equipo eléctrico diseñado para usarse dentro de ciertos límites de voltaje
- Normativa EMC 89/336/EE sobre compatibilidad electromagnética
- IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
- IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage
Seguridad de CEM
- IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
Características
Funciones de medición
- Medición de tensión TRMS AC y DC.
- Medición de corriente TRMS AC y DC.
- Medición de capacidad.
- Medición de resistencia.
- Medición de frecuencia con VFD.
- Prueba de diodos.
- Medición de temperatura.
- Continuidad acústica.
- Detección de campos eléctricos sin contacto.
Características clave
- Rango de 1500 V DC con seguridad CAT III.
- TRMS para una medición precisa de señales sinusoidales y no sinusoidales.
- VFD: filtro de paso bajo para medir con precisión la frecuencia de las señales ruidosas.
- Rango de corrientes elevado de 2000 A.
- Seguridad CAT III 1500 V DC y CAT IV 1000 V
- Protección frente a transitorios de 12 kV.
- Ajuste de rango automático y manual.
- Cero relativo: compare fácilmente varias mediciones consecutivas.
- Función de pico para captar picos de tan solo 5 ms.
- Mediciones de temperatura de hasta
Datos técnicos
- Dimensiones: 264 x 97 x 43 mm
- Peso: 608 g
Aplicaciones
Fuentes de energía renovables
- STC vrednosti in delovanje PV panelov
Calidad de energía de baja tensión
- Suministro ininterrumpido de energía
Ubicaciones especiales
- Instalaciones fotovoltaicas de baja tensión
Suministro y distribución de energía
- Sistema de alimentación ininterrumpida en la atención sanitaria
Mantenimiento preventivo
- Medidas de tensión
- Medidas de corriente
- Medidas de frecuencia
- Sistemas de batería
Solución de problemas
- Sistemas fotovoltaicos
- Servicio de campo
- Electrónica
Objetivo general
- Ensayos industriales
Especificaciones
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MD 9260 TRMS Photovoltaic Clamp Meter CAT III 1500 V DC | es | 2022 | 04.07.2022 | 405.5 KB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MD 9260 TRMS Photovoltaic Clamp Meter CAT III 1500 VDC | Multi-Language | 1.1.9 | 22.12.2023 | 20753238 | 3.36 MB |
