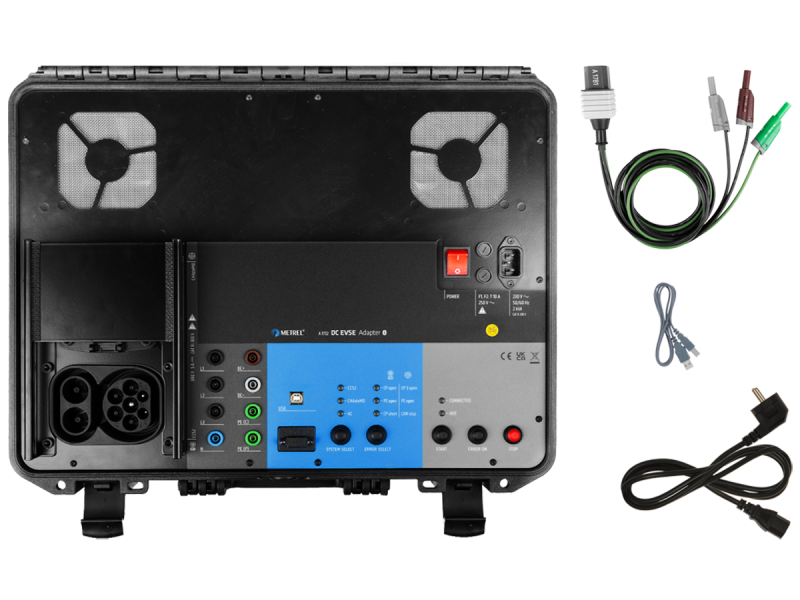

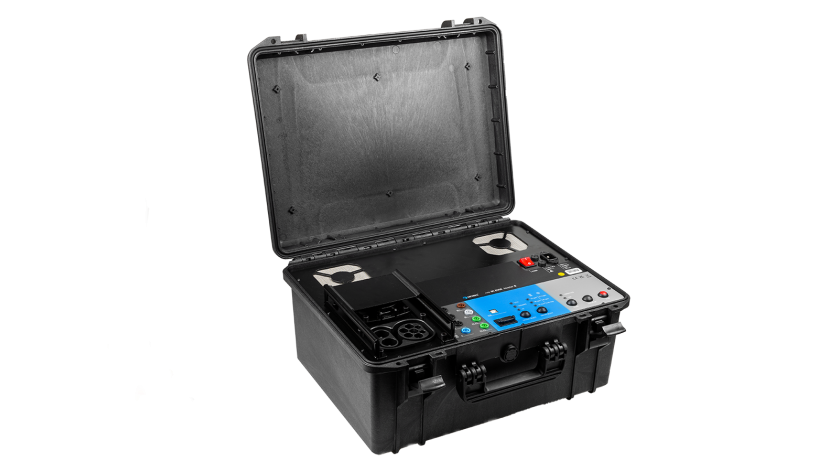

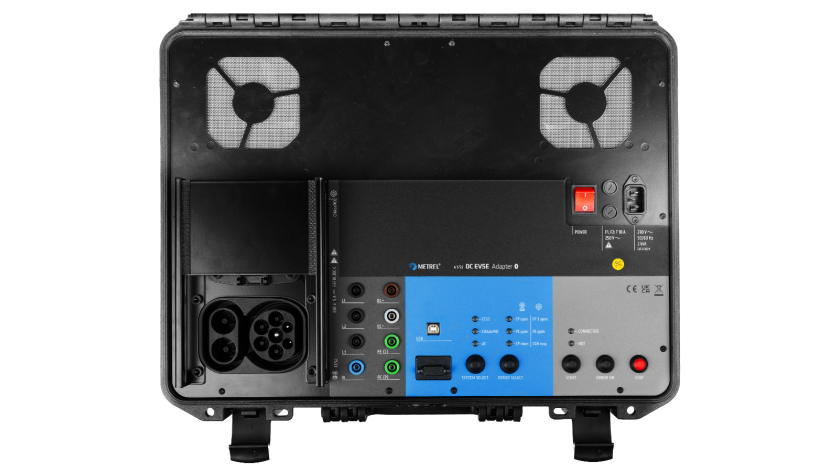

A 1732 Equipo DC EVSE Nuevo
Movilidad eléctrica
El equipo A 1732 DC EVSE es una herramienta especializada diseñada para la seguridad eléctrica y las pruebas funcionales de los Equipos de Suministro de Energía de Vehículos Eléctricos en las configuraciones de Modo 4 (DC EVSE) y Modo 3 (AC EVSE). Es compatible con una amplia gama de tipos de conectores, incluidos CCS2, CHAdeMO y enchufes de CA de tipo 2, lo que lo hace muy versátil. Cuando se combina con un equipo MI 3155, el equipo A 1732 permite la iniciación de protocolos de comunicación como ISO 15118, DIN 70121, CHAdeMO y PWM de bajo nivel, y también puede simular errores en la señal del Piloto de Control (CP) y las conexiones de tierra de protección (PE) para evaluar la respuesta del cargador. Cuando se combina con el comprobador MI 3155 EurotestXD, el equipo A 1732 DC EVSE se puede utilizar para registrar el protocolo de carga, realizar las mediciones y las pruebas necesarias para la puesta en marcha del cargador y para las pruebas de seguridad periódicas.
¿Posee este producto?
Seleccione un conjunto
Características
Funciones de medición
- Compatible con CCS2, CHAdeMO y AC EVSE;
- Protocolo de prueba funcional para medir tensiones y corriente en los terminales;
- Simulación de fallos en CCS2 y Tipo 2 para CP abierto, PE abierto y CP corto;
- Simulación de fallos en CHAdeMO para CP3 abierto, PE abierto y parada de CAN;
- Conectores de prueba banana para terminales DC, AC y PE;
- Terminales de prueba PE dobles (PE(C) y PE(P)) para una verdadera medición a 4 hilos de baja resistencia de las partes metálicas de puesta a tierra;
- Comunicación Bluetooth con MI 3155 EurotestXD;
- Categoría de sobretensión CAT III / 300 V;
- Soporte de comunicación CCS ISO 15118-1 o DIN 70121;
- Soporte de comunicación CHAdeMO versión 0.9.1 y superior;
- Soporte de comunicación AC EN 61851-1;
- Batería EV simulada de 300 V y 5 A.
Características clave
- Comunicación con el equipo A 1732 DC EVSE a través de Bluetooth;
- Protocolo de prueba predefinido para DC EVSE en la estructura de memoria;
- Todas las mediciones se pueden iniciar, ver y registrar en MI 3155 EurotestXD;
- Realización de mediciones precisas de 4 hilos con corriente de prueba de 200 mA;
- Resistencia de aislamiento con tensión DC de hasta 1000 V;
- Prueba funcional con monitorización en tiempo real del protocolo de carga y las tensiones y corrientes en los terminales de prueba;
- Activación remota de fallos y medición del tiempo de reacción;
- Medición de la impedancia de DC;
- Medición del tiempo de descarga;
- Prueba de IMD asimétrica con una resistencia de falla configurable entre 20 kΩ y 640 kΩ a intervalos de 5 kΩ;
- SECUENCIAS AUTOMÁTICAS programables* para personalizar el protocolo de prueba;
- Software para PC Metrel ES Manager para mediciones pre y posprocesamiento: preparación de la estructura de la prueba, descarga de resultados, vistas de árbol, tabla y gráfica, almacenamiento e impresión de informes.
Datos técnicos
- Dimensiones (acho x alto x fondo): 500 x 250 x 410 mm.
- Peso: 16.2 kg.
Aplicaciones
Ubicaciones especiales
- Construcción y prueba de SEVE
e-Mobility
- EVSE domestic installation testing
- EVSE periodic inspection
- Renewable power and car charging
