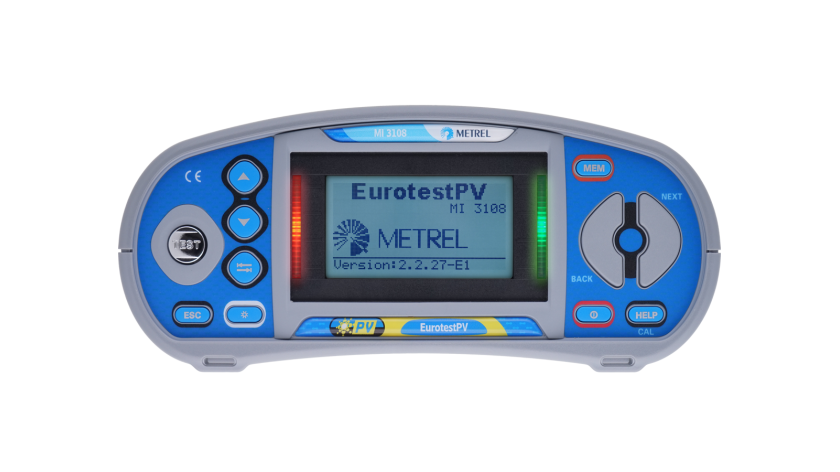

MI 3108 EurotestPV Destacado

Funciones de medición

Instalaciones fotovoltaicas:

Medidas en el lado DC de la instalacion FV:

• Tensión, corriente, potencia;
• Uoc (Tensión de circuito abierto) e Isc (Corriente de cortocircuito);
• Curva U-I de módulos y strings FV;
• Irradiancia;
• Temperatura del módulo.

Medidas en el lado AC de la instalación FV:

• Tensión, corriente, potencia;
• Eficiencia del módulo FV, inversor, cálculo de sistema FV.

Instalaciones eléctricas:

• Resistencia de aislamiento;
• Continuidad de conductores PE;
• Impedancia de línea;
• Impedancia de bucle (subfunciones con alta corriente y sin disparo de RCD);
• Prueba RCD (tipo AC, A, y B);
• Resistencia de tierra;
• Corriente AC (carga y fuga);
• Tensión TRMS, frecuencia, secuencia de fase;
• Potencia, energía y armónicos

Características clave

Instalaciones fotovoltaicas:

• Dos canales de tensiones y corrientes para medir los parámetros en AC&DC simultáneamente
• Cálculo de la eficiencia.
• Representacion gráfica de la curva I-V del modulo FV.
• Unidad remota opcional para las medidas simultaneas de la irradiación solar y la temperatura del módulo FV.

Instalaciones eléctricas:

• RCD auto: El procedimiento de comprobación automático de RCD reduce significativamente el tiempo de la prueba.
• Función de bloqueo del disparo: La prueba de impedancia de bucle se realiza sin disparo del RCD.
• Comprobación RCD tipo B soportado.
• Medición de resistencia de tierra: el equipo realiza la comprobación de resistencia de tierra de 3 hilos.
• Incluye tabla de fusibles para la evaluación automática del resultado de impedancia de línea / bucle.
• Monitorización de la tensión en línea: monitoriza las tres tensiones en tiempo real.
• Función de osciloscopio: osciloscopio U/I en tiempo real.
• Análisis de armónicos: Mediciones de corriente y energía monofásicas incluyendo análisis de armónicos hasta el 11.
• Memoria: Permite almacenar hasta 1800 resultados de prueba o hasta 500 resultados gráficos con registro de tiempo en la memoria interna.
• Conectividad Bluetooth: Permite la comunicación Bluetooth con tablets Android y smartphones a través del adaptador Bluetooth opcional.
• Aplicación Android: permite la gestión avanzada de datos con la APP EuroLink PV y EuroLink Android.
• Descargable: el software para PC EuroLinkPro permite la descarga, revisión, análisis

Datos técnicos

Tamaño: 230 x 103 x 115 mm.
Peso (sin accesorios): 1.3 kg.
