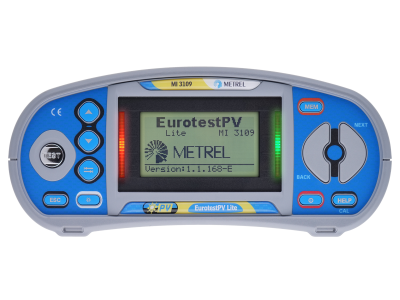

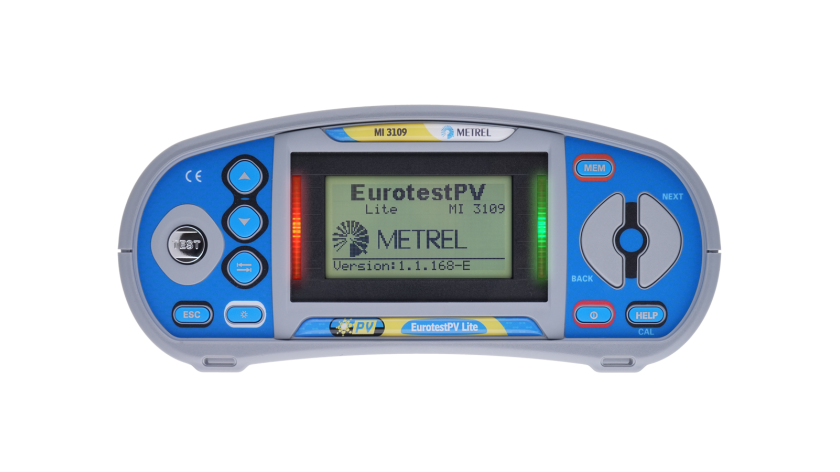

MI 3109 EurotestPV Lite

Comprobadores de instalaciones eléctricas y fotovoltaicas

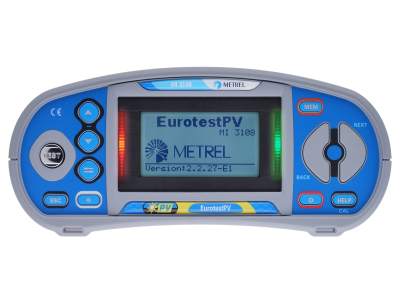

MI 3109 EurotestPV Lite es un comprobador fotovoltaico (FV). Realiza todas las pruebas necesarias que se requieren en una instalación fotovoltaica. Se incluyen todas las pruebas requeridas por la norma EN 61829, así como las mediciones de las características I - U, el cálculo de los valores STC y las mediciones de potencia en los lados AC y DC del inversor (solo monofásico). MI 3109 EurotestPV Lite está optimizado para pruebas FV. Por tanto, tiene un modo de funcionamiento Autotest que permite realizar un conjunto completo de pruebas necesarias para verificar instalaciones FV según la norma EN 62446 con solo pulsar un botón. Con este equipo es posible realizar pruebas de primera inspección de sistemas FV así como pruebas de mantenimiento periódico, de evaluación y de solución de problemas. Con los accesorios opcionales se pueden tener las mismas funciones de prueba FV que el MI 3108 EurotestPV.

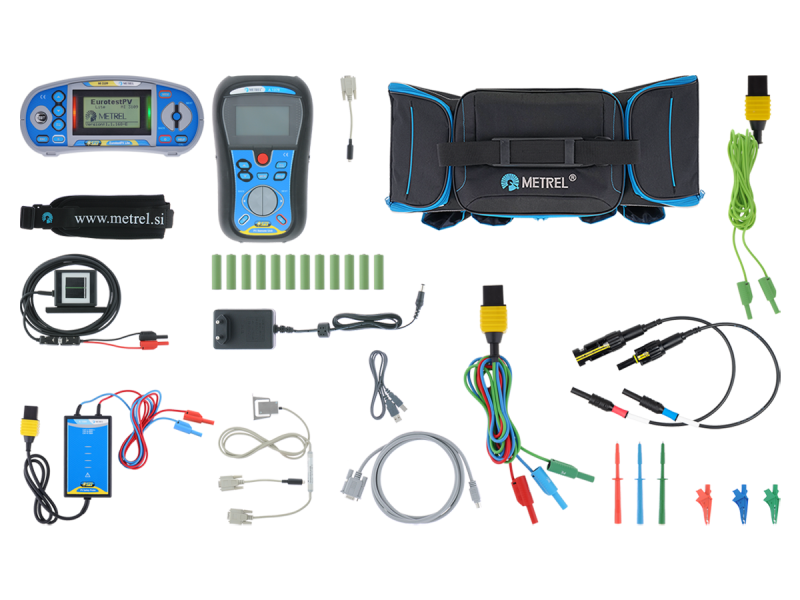

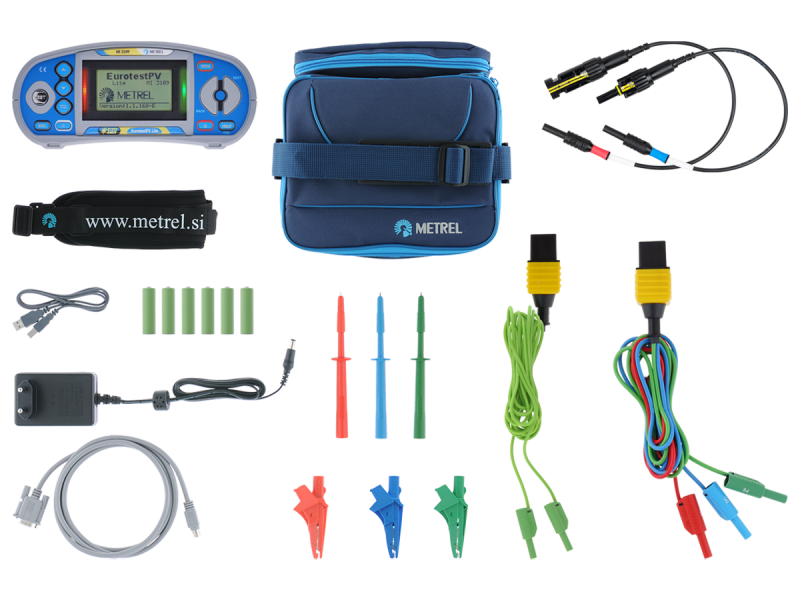

Kits

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-4-41 Electrical Installations for Buildings - Protection against electric shock
  • IEC/EN 61008-1 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs)
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
  • IEC/EN 61557-3 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance
  • IEC/EN 61557-6 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 6: Effectiveness of residual current devices (RCD) in TT, TN and IT systems
  • IEC/EN 61557-7 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • BS 7671 IEE Wiring Regulations (18th edition)

Protección contra rayos y puesta a tierra

  • LPSinsp Competences: Lightning Protection of Buildings Inspection
  • LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
  • IEC 62305 Protection against lightning - series
  • IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth
  • IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding

Sistemas fotovoltaicos

  • PVV Competences: Photo Voltaic Installations Safety/Quality
  • IEC / HD 60364-7-712 Low Voltage Electrical Installation Safety - Special installtions and locations
  • IEC/EN 62446 Photovoltaic (PV) systems - Requirements for testing, documentation and maintenance
  • IEC/EN 61829 Crystalline silicon photovoltaic (PV) array – On-site measurement of I / V characteristics

Calidad de la energía

  • PQA Competences: Power Quality Analyzing & Reporting
  • IEC/EN 61557-12 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 12: Power metering and monitoring devices (PMD)

Seguridad del instrumento respecto del usuario

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Características

Funciones de medición

Instalaciones fotovoltaicas:

Medidas en el lado DC de la instalacion FV:

  • Tensión, corriente, potencia.
  • Curva U-I de los modulos y estrings FV.
  • Irradiancia.
  • Temperatura en el panel y temperatura ambiente.


Medidas en el lado AC de la instalación FV:

  • Tensión, corriente, frecuencia, potencia, factor de potencia, energía, armónicos.
  • Eficiencia del panel FV, inversor, cálculo del sistema FV.t

Instalaciones eléctricas:

  • Resistencia de aislamiento.
  • Continuidad de los conductores de tierra.

Características clave

Instalaciones fotovoltaicas:

  • Autotest.
  • Dos canales de tensiones y corrientes para medir los parámetros en AC&DC simultáneamente.
  • Cálculo de la eficiencia.
  • Representacion gráfica de la curva I-V del modulo FV.
  • Unidad remota opcional para las medidas simultaneas de la irradiación solar y la temperatura del módulo FV.

Datos técnicos

Tamaño: 230 x 103 x 115 mm
Peso (sin accesorios): 1.3 kg

Aplicaciones

Ubicaciones especiales

  • Instalaciones fotovoltaicas de baja tensión

Especificaciones

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet PC SW EuroLink PRO en 1.0 13.03.2014 pdf 915.07 KB
Datasheet MI 3109 Eurotest PV Lite es 2019 12.11.2019 pdf 838.95 KB
Manual A 1378 PV Remote Unit en 2.3 04.04.2019 20 752 010 pdf 834.2 KB Acceso
Manual MI 3109 EurotestPV Lite es 1.2.2. 09.07.2019 20 752 087 pdf 2.17 MB Acceso
DoC EU Declaration of Conformity Multi-Language 10.08.2021 QR code Enlace externo Desconocida
PC Software Photon Module DB en 2016 13.02.2017 Readme xls 13.14 MB Acceso
PC Software SW 0101 EuroLink PRO (EU) en 4.37 09.06.2021 Readme zip 60.59 MB Acceso
Android SW 1306 EurolinkPV Android en 04.01.2021 QR code Enlace externo Desconocida
Firmware Firmware A 1378 en 2.09 28.08.2019 zip 345.49 KB Acceso
Firmware Firmware MI 3109 en 1.231 28.08.2019 zip 582.01 KB Acceso
