MI 3114 Comprobador de FV Nuevo

Comprobadores de instalaciones eléctricas y fotovoltaicas

MI 3114 Comprobador de FV
MI 3114 Comprobador de FV MI 3114 Comprobador de FV

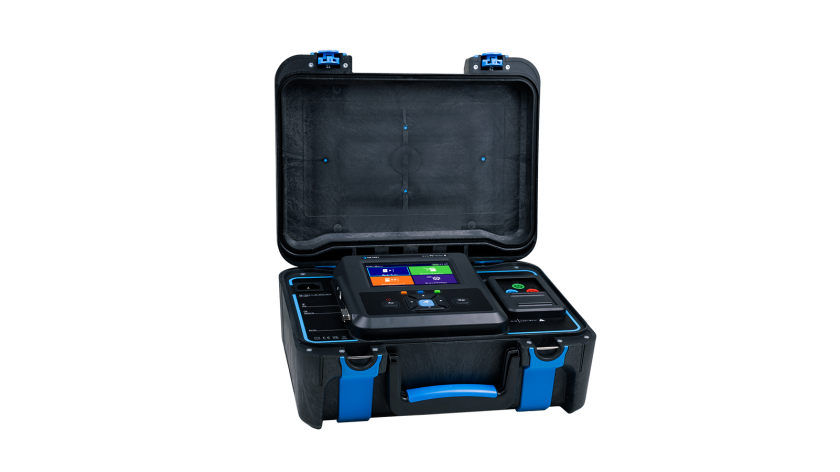

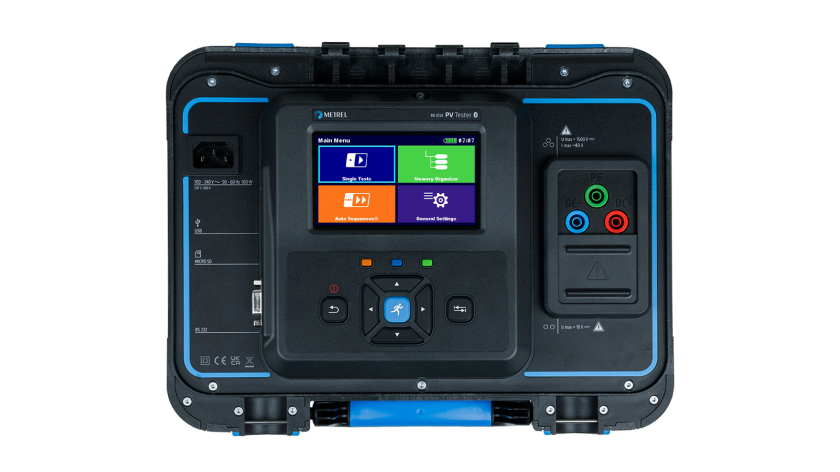

El comprobador de FV MI 3114 es un potente instrumento para probar sistemas fotovoltaicos (FV) con una tensión máxima de sistema de hasta 1500 V y una corriente máxima de cortocircuito de 40 A. Es compatible con las pruebas de conformidad con la norma IEC 62446-1 y admite todos los procedimientos de medición que cubren todas las pruebas de la categoría 1. Esto incluye mediciones específicas de FV, como la medición de la resistencia de aislamiento de las cadenas fotovoltaicas, mediciones de Isc y Uoc, así como el cálculo de los resultados medidos a valores STC y la comparación con los valores nominales dados por el fabricante del módulo fotovoltaico. La irradiancia y la temperatura de la célula se miden en tiempo real con la unidad remota inalámbrica. Además, todas las pruebas de categoría 1 se reúnen en una sola prueba automática que permite al usuario ejecutar todas las pruebas con solo pulsar el botón de inicio.
Seleccione un conjunto

¿Posee este producto?

Reparación y Calibración
Soporte técnico
Preguntas frecuentes
Centro de documentación
Metrel Academia

Seleccione un conjunto

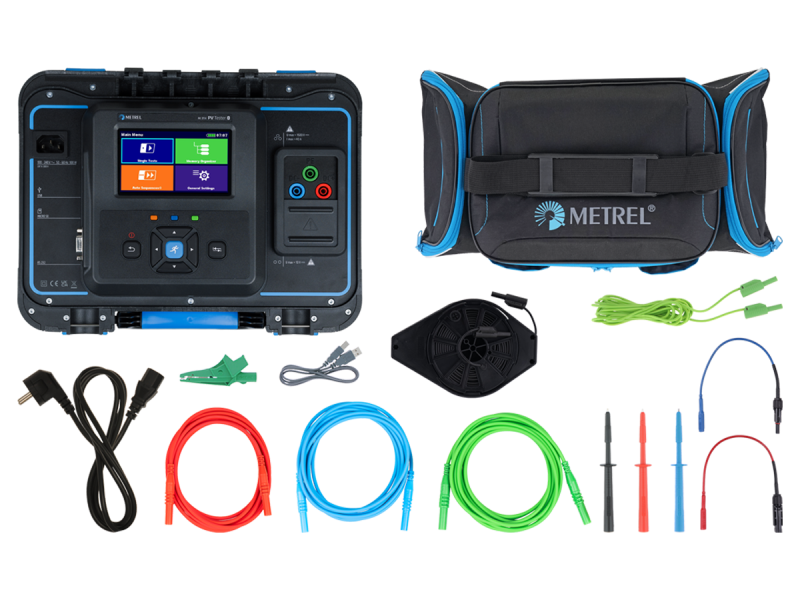

MI 3114 Kit estándar

  • Instrumento MI 3114
  • A 1790 Cable de prueba AZUL, 3 m, 2,5 mm2
  • A 1790 Cable de prueba ROJO, 3 m, 2,5 mm2
  • A 1792 Cable de prueba, verde, 3 m, 0,75 mm2
  • S 2146 Kit de adaptadores fotovoltaicos MC4 banana 1500 V
  • A 1509 Cable de prueba, negro, 50 m, 0,75 mm2
  • A 1012 Cable de prueba, verde, 4 m, 0,75 mm2
  • A 1309 Pinza de cocodrilo, verde
  • A 1014 Sonda de prueba, negra
  • A 1015 Sonda de prueba, azul
  • A 1016 Sonda de prueba, roja
  • A 1727 Cable de comunicación, 1 m, USB tipo B/A
  • A 1728 Cable de alimentación, 2 m, 3 x 0,75 mm2
  • A 1551 Funda flexible de transporte acolchada, tamaño: L
  • SW 1201 Metrel ES Manager (MESM)*
  • P 1000-UE Clave de licencia básica
  • Certificado de calibración para MI 3114
  • Manual de instrucciones
*Metrel ES Manager puede descargarse gratuitamente desde el servidor web
Añadir a consulta
Accesorios opcionales
Destacado

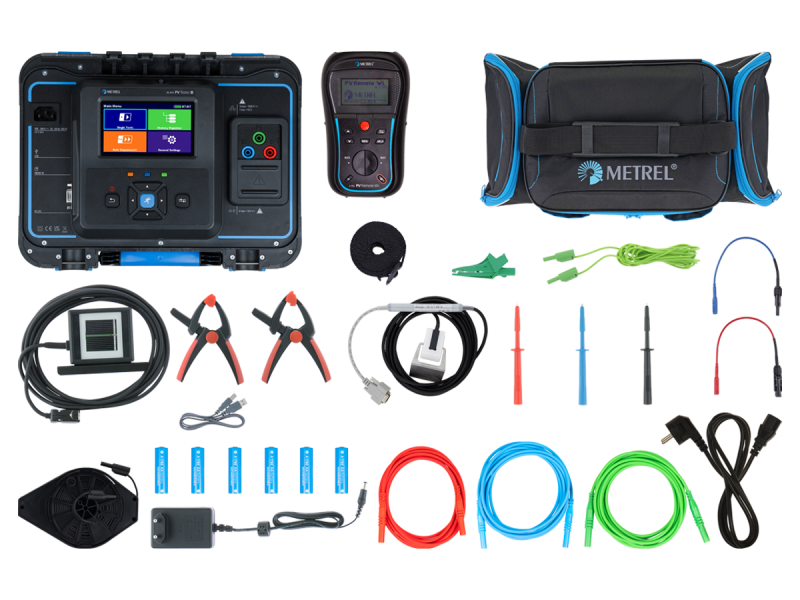

MI 3114 Kit pro

  • Kit estándar MI 3114 ST
  • A 1785 PV unidad remota
  • A 1833 PV Sensor de temperatura
  • A 1834 PV Célula de referencia
  • A 1835 Pinza para sujeción de accesorios, 2 uds
  • A 1791 Correa de transporte con hebilla de apriete
  • S 2080 6 Pilas recargables, 1,2 V, 2100 mAh, tipo AA
  • A 1548 Adaptador de fuente de alimentación 0,5 A/12 V**
  • Certificado de calibración para A 1785
**En algunos países se sustituye por la versión específica nacional de A 1569
Añadir a consulta
Accesorios opcionales
MI 3114 Comprobador de FV
MI 3114 Comprobador de FV
MI 3114 Comprobador de FV

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance

Sistemas fotovoltaicos

  • IEC/EN 62446 Photovoltaic (PV) systems - Requirements for testing, documentation and maintenance
  • EN 62466-1 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 1: Grid connected systems – Documentation, commissioning tests and inspection
  • EN 62466-2 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 2: Grid connected systems – Maintenance of PV systems
  • IEC/EN 60891 Photovoltaic devices - Procedures for temperature and irradiance corrections to measured I-V characteristics

Seguridad del instrumento respecto del usuario

  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
  • IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits

Seguridad de CEM

  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Características

Funciones de medición

  • Resistencia de aislamiento de cadenas de hasta 1500 V
  • Continuidad de conductores PE
  • Prueba de polaridad
  • Prueba de Isc y Uoc

Características clave

  • Prueba automática para pruebas de categoría 1
  • Cálculo de los valores STC y comparación con los datos nominales
  • Corrección de parámetros introducidos erróneamente con anterioridad en una medición o grupo de mediciones ya ejecutadas
  • Organizador de memoria, operaciones sobre una medición o un grupo de mediciones, funcionalidad de búsqueda, gestor de la base de datos de paneles fotovoltaicos
  • Unidad remota inalámbrica (wifi) para medir la irradiación y la temperatura de la célula
  • AUTOSEQUENCE
  • Software para PC Metrel ES Manager para preparar la estructura de medición y las mediciones por adelantado, cargar o descargar dicha estructura y, a continuación, revisar los resultados, explorar bases de datos de paneles fotovoltaicos y, como acto final, generar un informe profesional.

Datos técnicos

Dimensiones (ancho x alto x fondo): 310 x 130 x 250 mm

Peso: 4,4 kg

Aplicaciones

Fuentes de energía renovables

  • STC values and performance of PV panels

Ubicaciones especiales

  • Instalaciones fotovoltaicas de baja tensión

Especificaciones


Imprimir

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3114 PV Tester es 16.10.2024 pdf 522.12 KB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3114 PV Tester es 1.1.1. 20.03.2025 20753429 pdf 3.54 MB Acceso
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.25.1.56 24.10.2024 Readme zip 440.8 MB Acceso
