MI 3116 PV Analyser XA Nuevo
Comprobadores de instalaciones eléctricas y fotovoltaicas

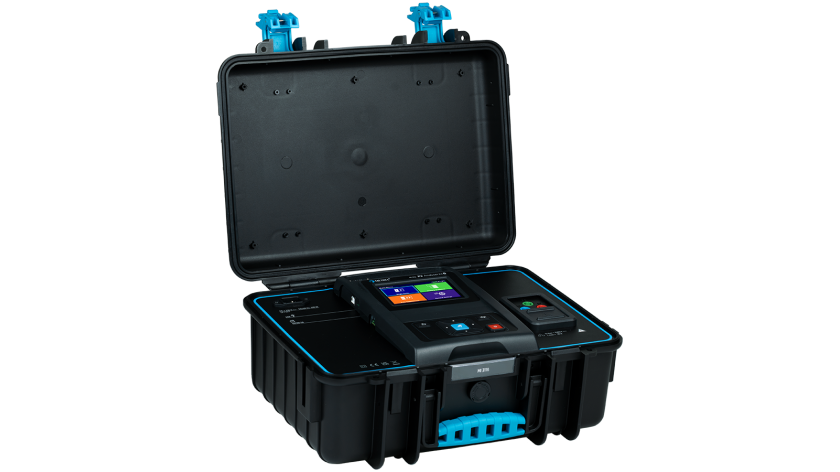

El analizador fotovoltaico MI 3116 PV XA es un comprobador avanzado de instalaciones eléctricas y fotovoltaicas diseñado para obtener la máxima eficiencia y precisión. Combina las mediciones de aislamiento e IV de sistemas fotovoltaicos de 1500 V en un solo dispositivo, al tiempo que garantiza pruebas precisas de paneles fotovoltaicos de alta eficiencia. Una unidad remota inalámbrica (wifi) permite medir y registrar en tiempo real la irradiación y la temperatura de la célula, lo que mejora la recopilación de datos. La función de prueba automática para las pruebas de categoría 1 agiliza el funcionamiento, mientras que la innovadora función de corrección permite a los usuarios ajustar parámetros previamente incorrectos en mediciones completadas o en grupos de prueba completos, lo que garantiza una mayor precisión y fiabilidad en el diagnóstico del sistema fotovoltaico.
¿Posee este producto?
¿Cuál es el mejor para usted?

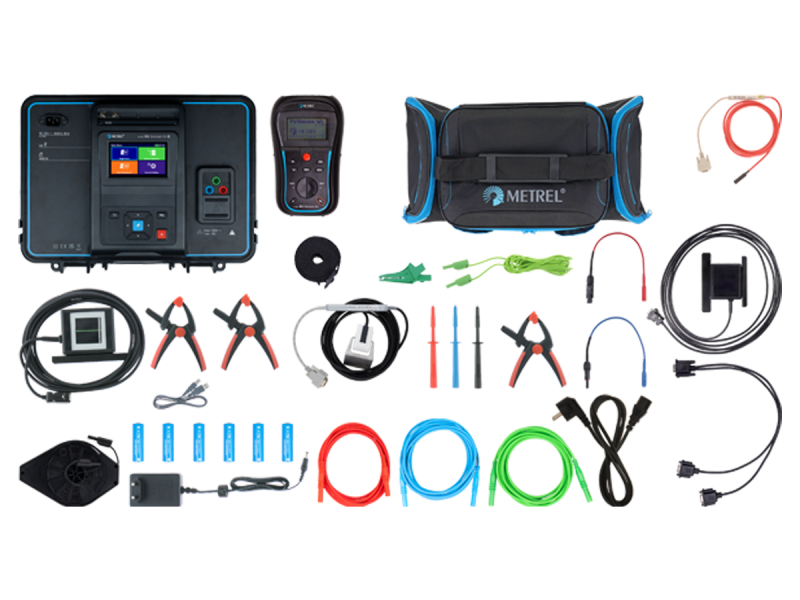

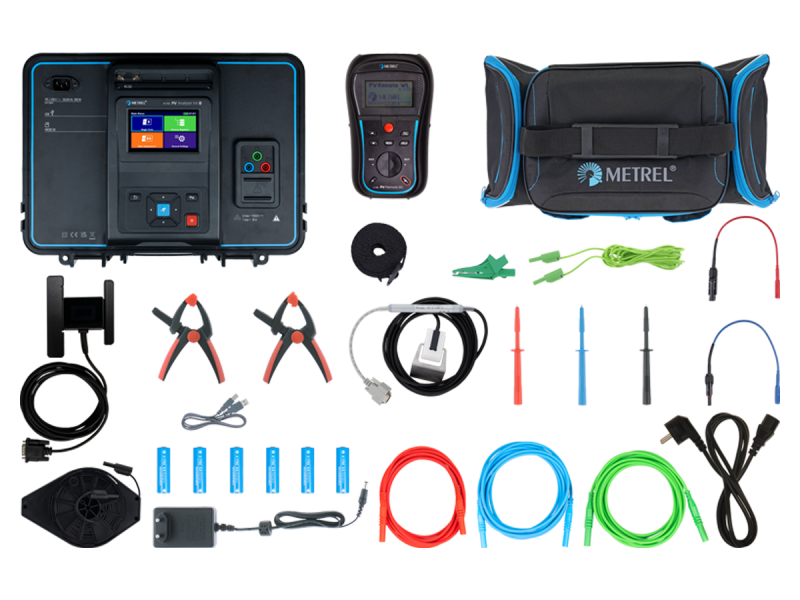

Seleccione un conjunto
Videos
Promotional
Normativas aplicadas
Instalación de BT en edificio
- EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
- EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
- IEC/EN 60364 Electrical Installations for Buildings series
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
Sistemas fotovoltaicos
- IEC/EN 62446 Photovoltaic (PV) systems - Requirements for testing, documentation and maintenance
- EN 62466-1 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 1: Grid connected systems – Documentation, commissioning tests and inspection
- EN 62466-2 Photovoltaic (PV) systems. Requirements for testing, documentation and maintenance – Part 2: Grid connected systems – Maintenance of PV systems
- IEC/EN 60891 Photovoltaic devices - Procedures for temperature and irradiance corrections to measured I-V characteristics
Seguridad del instrumento respecto del usuario
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
- IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
Seguridad de CEM
- IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements
Características
Funciones de medición
- Tensión máxima del sistema de hasta 1500 VDC;
- Corriente máxima de la cadena (string) hasta 40 ADC;
- Resistencia de aislamiento de cadenas (strings) hasta 1500 V;

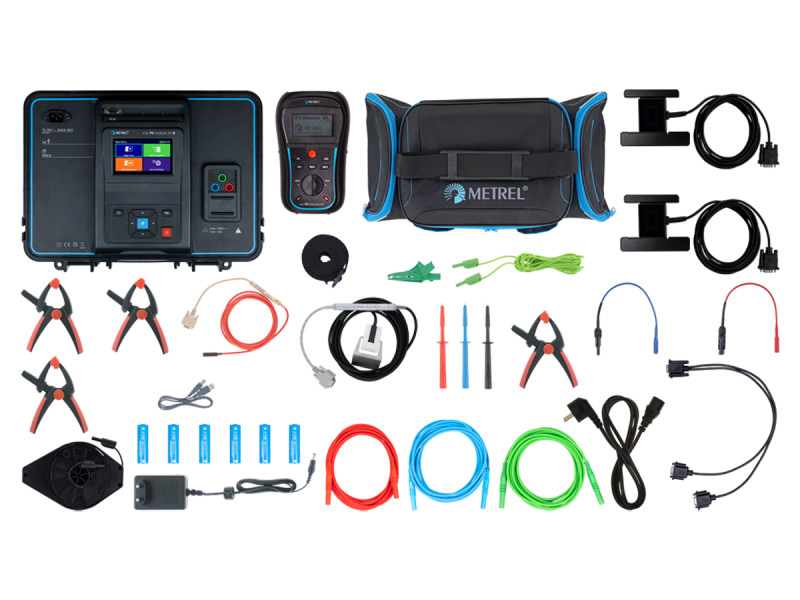

- Soporte para paneles bifaciales;
- Prueba de curva IV;
- Prueba de Isc y Uoc.
- Continuidad de conductores PE.
- Prueba de polaridad.
- Adquisición de irradiación y temperatura del panel fotovoltaico.
Características clave
- Medición del aislamiento y curvas IV de sistemas fotovoltaicos de hasta 1500 V en un solo instrumento.
- Medición de paneles fotovoltaicos de alta eficiencia.
- Método de medición capacitivo.
- Unidad remota inalámbrica (wifi) para medir y registrar irradiancia y la temperatura de los paneles fotovoltaicos.
- Prueba automática para pruebas de categoría 1.
- Cálculo de los valores STC y comparación con los datos nominales.
- Corrección de parámetros introducidos incorrectamente con anterioridad en una medición o grupo de mediciones ya ejecutadas.

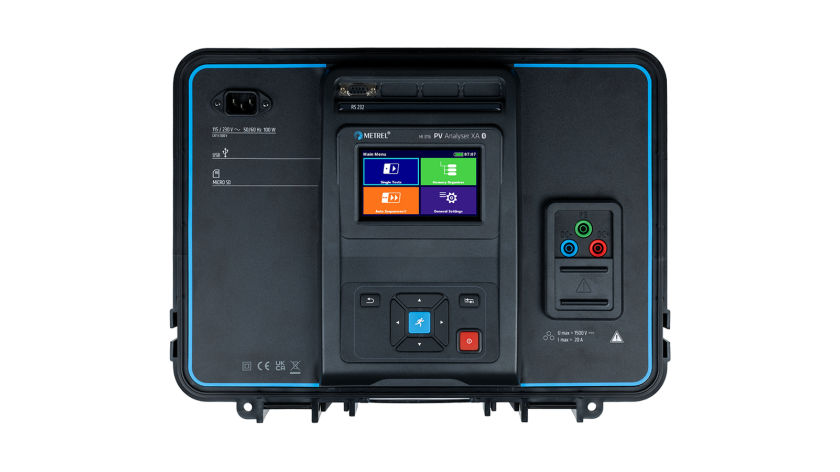

- El instrumento se controla a través de una pantalla táctil a color a través de la cual el usuario puede preparar e iniciar la prueba o medición seleccionada, almacenar los resultados y revisarlos en formato numérico y gráfico.
- Organizador de memoria, operaciones sobre una medición o un A grupo de mediciones, funcionalidad de búsqueda.
- Gestor de la base de datos de paneles fotovoltaicos.
- Auto-Secuencias (programas automáticos de prueba).
- El Metrel Electrical Safety Manager (MESM) SW 1201 es una potente solución de software diseñada para agilizar las pruebas de seguridad eléctrica. Permite a los usuarios predefinir estructuras de medición, cargar o descargar datos de prueba y revisar los resultados de manera eficiente. Con funciones avanzadas como el análisis de curvas de I/U, un explorador de bases de datos de paneles fotovoltaicos y la generación de informes profesionales, MESM mejora la eficiencia del flujo de trabajo y garantiza una gestión de datos precisa.
Datos técnicos
Unidad principal
Dimensiones (ancho x alto x fondo): 420 x 180 x 330 mm
Peso:6,8 kg
Unidad remota
Dimensiones (ancho x alto x fondo): 140 x 80 x 230 mm
Peso: 1 kg
Aplicaciones
Fuentes de energía renovables
- STC values and performance of PV panels
Ubicaciones especiales
- Instalaciones fotovoltaicas de baja tensión
