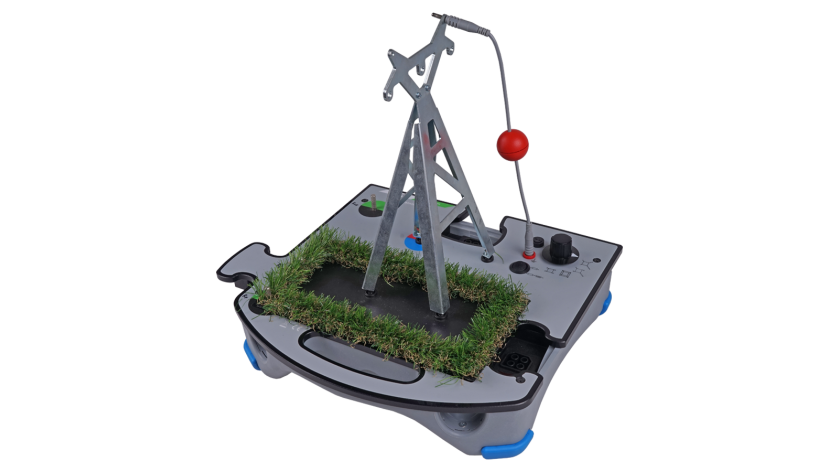

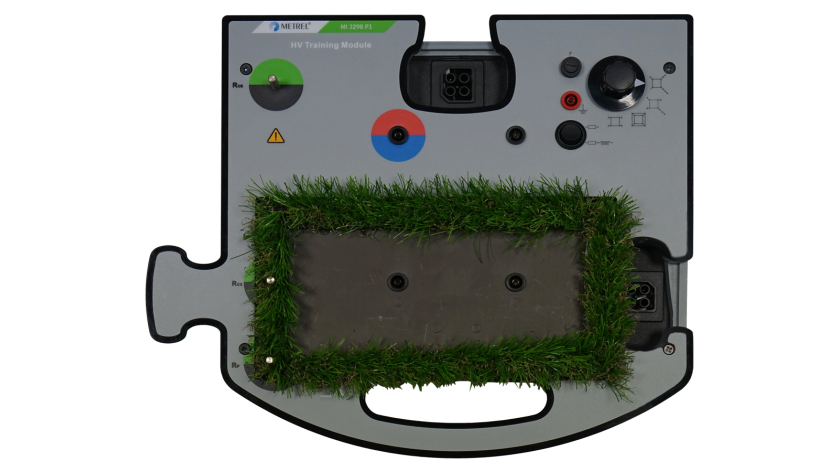

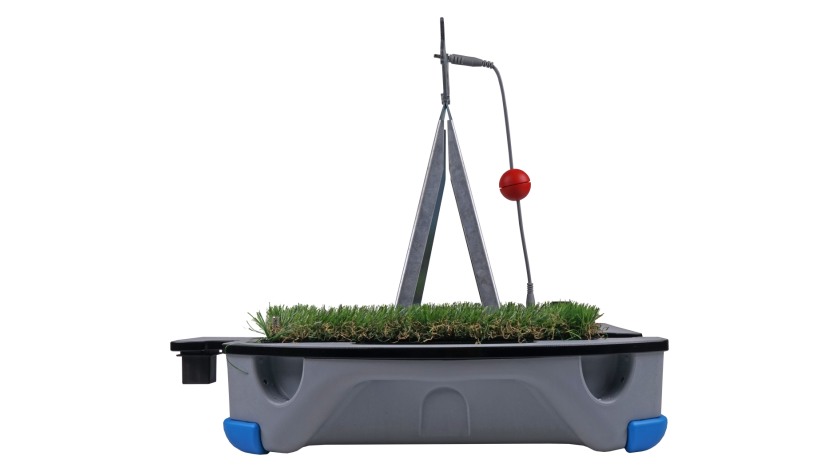

MI 3298 P1 Módulo de formación de conexiones de tierra Destacado
Paneles Demostrativos para Distribución de Energía
El módulo de formación de conexiones de tierra MI 3298 P1 se ha diseñado como un módulo independiente para formación en diferentes métodos de medición de conexiones de tierra. El módulo incluye simulaciones de diferentes errores y estados de objetos con interruptores de selección y conexiones de tierra. Este producto modular permite colocar los módulos de formación de conexiones de tierra MI 3298 P1 y de transformador/aislamiento MI 3298 T para simular una línea de transmisión completa con una subestación de transformadores al final.
¿Posee este producto?
¿Cuál es el mejor para usted?
Seleccione un conjunto

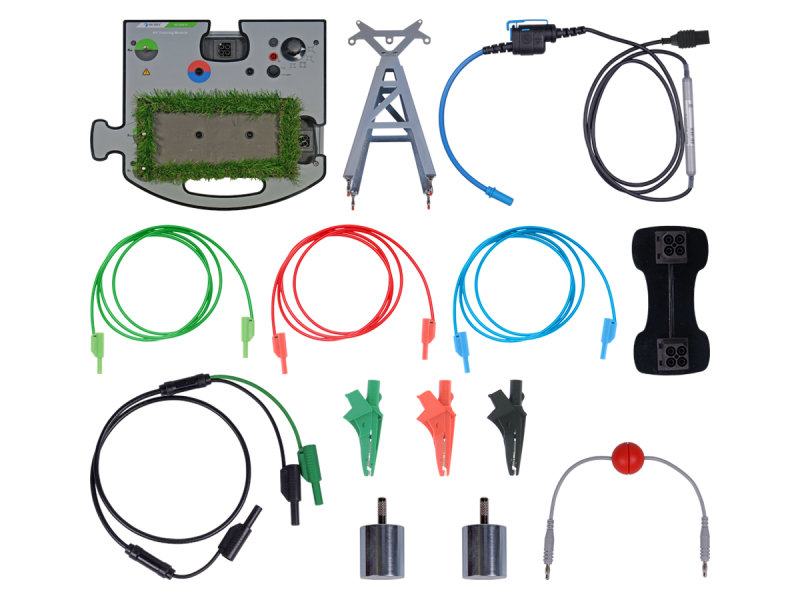

- Módulo de formación de conexiones de tierra MI 3298 P1, código 20 919 237.
- Sonda de tensión de paso, código 20 052 009, 2 unid.
- Poste, código 20 052 006.
- Conexión del cable de tierra, código 20 692 042.
- Pieza de interconexión de los módulos, código 20 052 010.
- Juego de cables de medición.
- Pinzas de corriente flexibles A 1612 (fi 14 cm), código 20 051 222.
Características
Funciones de medición
- Impedancia de red de tierra.
- Potenciales superficiales de tierra.
- Simulación de fallos de la tensión de paso y de contacto.
- Poste (selección de pies).
- Impedancia de puesta a tierra de AF.
Los distintos módulos pueden evaluarse por separado como sistemas independientes o conectarse para demostrar problemas de interconectividad e influencias entre ellos. De este modo, el personal en formación dispondrá de información clara sobre métodos de comprobación, valores de mediciones y resultados de sistemas conocidos, además de una visión global de situaciones más complejas con sistemas conectados entre sí.
Datos técnicos
- Dimensiones (ancho x alto x fondo): 40 cm x 11 cm x 33 cm
- Peso: 3,94 kg
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3298 P1 Ground trainer module | es | 2019 | 12.11.2019 | 1.57 MB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3298 Power Network Application Trainer | es | 1.0.1. | 07.01.2019 | 20 752 906 | 30.98 MB |
