MI 3298 T Módulo de formación de transformador/aislamiento
Paneles Demostrativos para Distribución de Energía

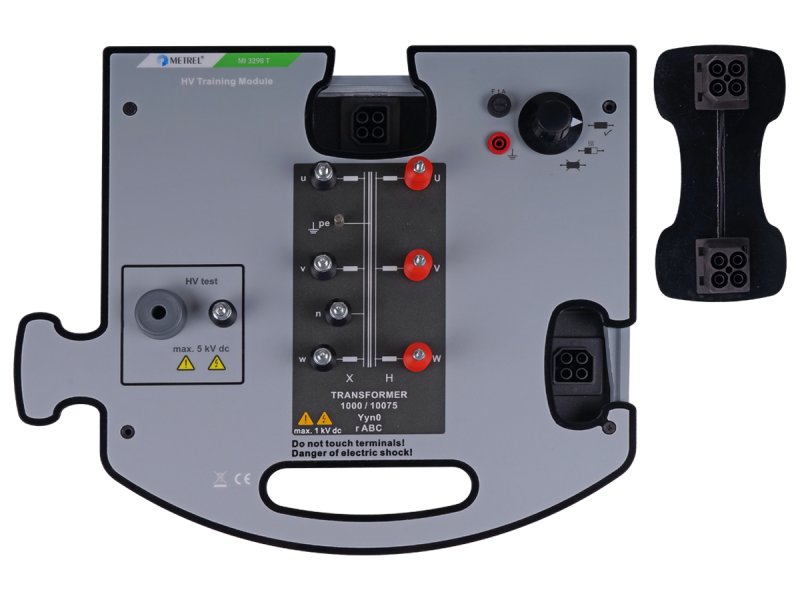

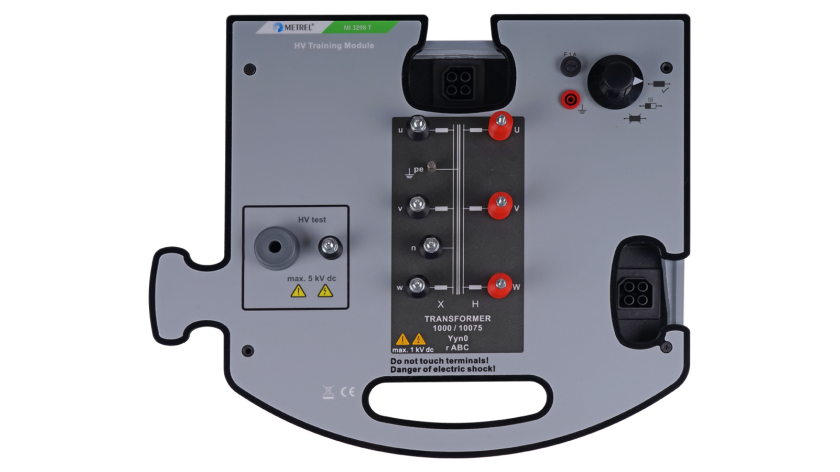

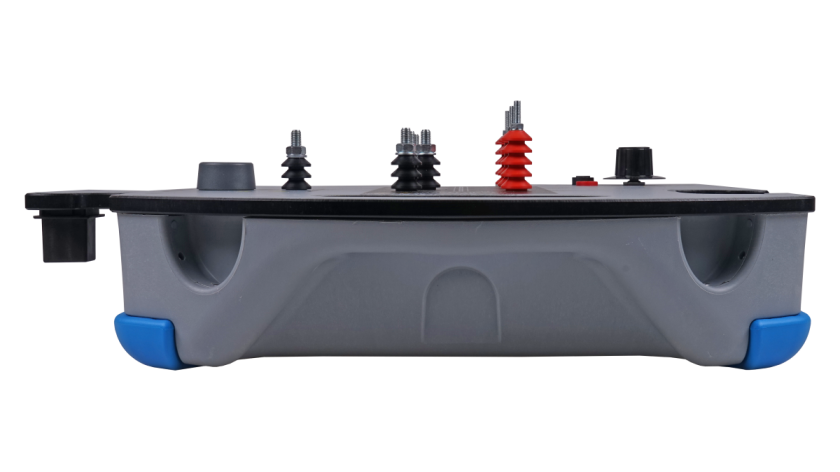

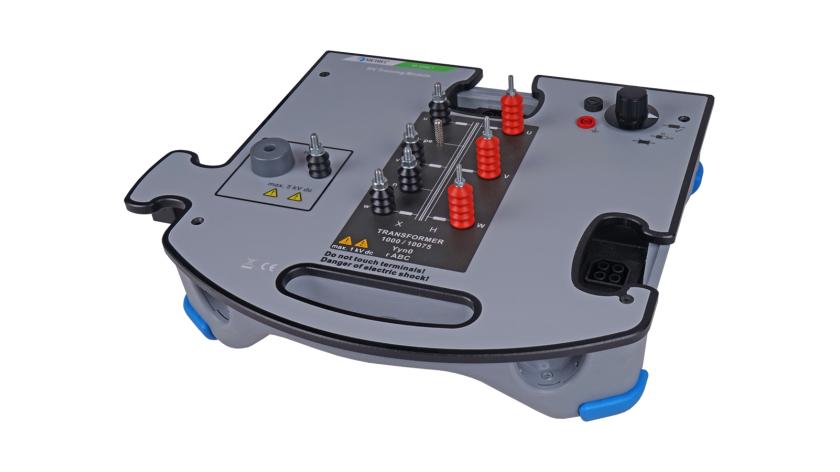

El módulo de formación de transformador/aislamiento MI 3298 T se ha diseñado como un módulo independiente para formación en diferentes métodos de medición de aislamiento y en métodos básicos de medición de transformadores. Es posible simular diferentes tipos de errores en el transformador. Este producto personalizable permite colocar los módulos de formación de conexiones de tierra MI 3298 P1 y de transformador/aislamiento MI 3298 T para simular una línea de transmisión completa con una subestación de transformadores al final.
¿Posee este producto?
¿Cuál es el mejor para usted?
Seleccione un conjunto
- Módulo de formación de transformador/aislamiento MI 3298 T, código 20 919 238.
- Pieza de interconexión de los módulos, código 20 052 010.
Características
Funciones de medición
- Impedancia de cables, resistencia y aislamiento.
- Resistencia de aislamiento de AT.
- Medición de la resistencia del bobinado.
- Análisis de la relación de vueltas del transformador.
Los distintos módulos pueden evaluarse por separado como sistemas independientes o conectarse para demostrar problemas de interconectividad e influencias entre ellos. De este modo, el personal en formación dispondrá de información clara sobre métodos de comprobación, valores de mediciones y resultados de sistemas conocidos, además de una visión global de situaciones más complejas con sistemas conectados entre sí.
Datos técnicos
- Dimensiones (ancho x alto x fondo): 40 cm x 11 cm x 33 cm
- Peso: 6,28 kg
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3298 T Transformer Insulation trainer module | es | 2019 | 12.11.2019 | 890.09 KB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3298 Power Network Application Trainer | es | 1.0.1. | 07.01.2019 | 20 752 906 | 30.98 MB |
