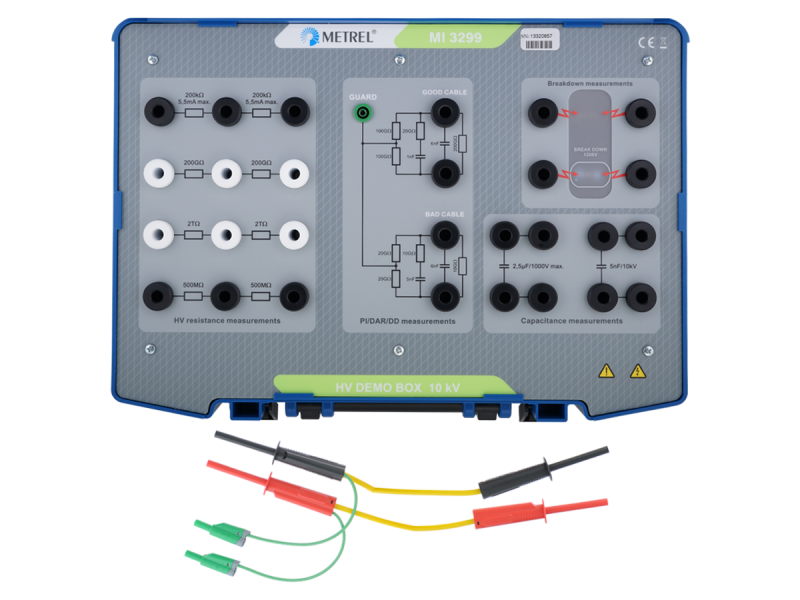

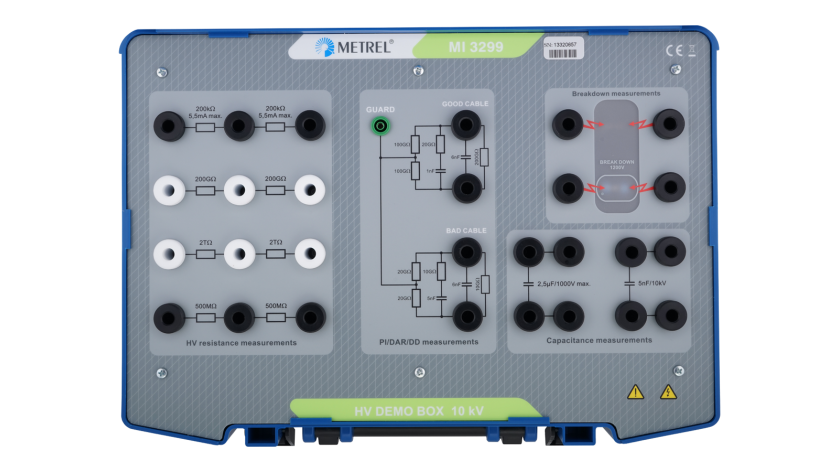

El MI 3299 High voltage Demonstration Box 10 kV ha sido desarrollado con fines de demostración para diagnósticos de aislamiento de alta tensión. Simula el típico aislamiento eléctrico que se suele encontar en el entorno industrial. Está equipado con resistencias de alta calidad a diferentes rangos, condensadores de alta tensión y una función de descarga que simula un fenómeno de descarga de gases. Además, pueden realizarse ejercicios de demostración sobre las mediciones de índice de polarización (IP), descarga dieléctrica (DD) y relación de absorción dieléctrica (DAR). Al estar equipado con todas estas características el kit de demostración resulta muy adecuado para la calibración básica de equipos de medición de resistencia de aislamiento de alto voltaje en DC.
¿Posee este producto?
Seleccione un conjunto
Características
Funciones de medición
- Resistores 10 kV con coeficiente de tensión muy bajo.
- Década de resistencias con 200 kΩ, 500 MΩ, 200 GΩ y 2 resistores de TΩ.
- Condensadores de alta tensión en rangos de 2,5 μF y 5 μF.
- Electrodo de chispas y tubo de descarga de gas incorporados.
- Es posible la demostración del fallo de aislamiento en gases.
- Dos modelos de material de aislamiento (cables en buen y mal estado) permiten simular el comportamiento del aislamiento real en circunstancias de alta tensión DC.
- El panel de demostraciones se coloca en el maletín robusto con asa para un transporte cómodo.
Datos técnicos
- Dimensiones: 440 × 320 × 110 mm
- Peso: 4 kg
Descargas
Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
MI 3299 HV demo BOX | en | 1.0 | 19.01.2011 | 699.38 KB |
Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
MI 3299 HV demo BOX | en | 1.1 | 19.01.2011 | 20 751 482 | 276.54 KB | Acceso |
