MI 3399 Aplicación de formación de calidad y seguridad eléctrica

Paneles de Demostración de Baja Tensión

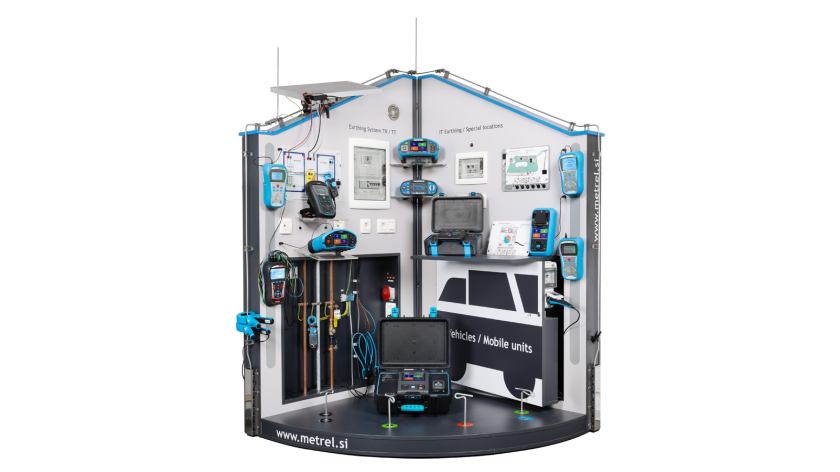

El MI 3399 Aplicación de formación de calidad y seguridad eléctrica es un simulador 3D de la seguridad real y situaciones de calidad con muchos riesgos y errores ajustables.El modelo está diseñado como unidad independiente para demostraciones, formaciones y fines educativos. El MI 3399 es adecuado para la formación y educación de grandes grupos de personas así como para la práctica individual. Gracias a los diferentes elementos eléctricos integrados, el modelo permite la comprobación completa y la resolución de problemas de análisis de calidad de energía así como de instalaciones eléctricas de baja tensión, sistemas de pararrayos, sistemas de tierra, sistemas FV, aparatos, equipos, máquinas o cuadros eléctricos con métodos modernos, procedimientos y equipos de comprobación.

Características

Funciones de medición

  • Resistencia de aislamiento;
  • Continuidad de conductores PE;
  • Impedancia de línea;
  • Impedancia de bucle;
  • Comprobación RCD (Tensión de contacto, tiempo de disparo, corriente de disparo, corriente de disparo, Autotest);
  • Ajuste y comprobación de control de fuga, aislamiento, IMD, ELM, RCM;
  • Resistencia de tierra (4 hilos, 3 hilos, 2 hilos, dos pinzas amperimétricas);
  • Resistencia de tierra específica;
  • Protección contra rayos y resistencia de bucle de conexión a tierra;
  • Comprobación de protectores de sobretensión
  • Corriente de fuga;
  • Rotación de fase;
  • Tensión;
  • Frecuencia;
  • Procedimiento de AUTO SEQUENCE® para sistemas de tierra TN, TT o IT.
  • Calidad de la energía.

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet MI 3399 Electrical Safety and Quality Application Trainer es 2019 12.11.2019 pdf 562.54 KB
Manual MI 3399 Electrical Safety and Quality Application Trainer es 1.1. 08.01.2019 20 752 500 pdf 1.76 MB Acceso
