A 1322 Active 3-phase Adapter
Otros Instrumentos / adaptadores / accesorios
El nuevo equipo de Metrel A 1322 es un adaptador de prueba multifunción, diseñado para solucionar problemas, así como para realizar comprobaciones períodicas en aparatos y máquinas trifásicos. Funciones únicas, tales como, pruebas de polaridad activa, prueba de corriente de fuga diferencial y comprobación de diferenciales trifásicos hacen del nuevo A 1322 adaptador activo trífasico un instrumento ideal para aplicaciones avanzadas. El equipo A 1422 está diseñado para su uso junto con el MI 3325 MultiServicerXD, con los conjuntos de MI 3360 OmegaGT y de MI 3365 OmegaEE XD, permitiendo realizar pruebas funcionales en máquinas de hasta 40 A. Varias tomas y clavijas comprobadoras hacen de este instrumento un comprobador ideal para los cables alargadores industriales,incluso aunque estén protegidos por RCD.
¿Posee este producto?
Seleccione un conjunto
Normativas aplicadas
Seguridad de los tableros de distribución eléctrica
- ESB Competences: Electrical Switchboards Safety Testing
- IEC/EN 61439-1 Low-voltage switchgear and controlgear assemblies - Part 1: General rules
Seguridad de las máquinas
- MST Competences: Machines Electrical Safety Testing
- IEC/EN 50191 Erection and operation of electrical test equipment
- IEC/EN 60204-1 Safety of machinery - Electrical equipment of machines - Part 1: General requirements
- IEC/EN 60950 Information technology equipment – Safety
Seguridad de los aparatos portátiles
- PAT Competences: Portable Appliances Safety Testing
- EN 50699 Recurrent Test of Electrical Equipment
- EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
- IEC/EN 60335-1 Household and similar electrical appliances - Safety
- IEC/EN 60598-1 Luminaires - Part 1: General requirements and tests
- VDE 0404-1 Testing and measuring equipment for checking the electric safety of electric devices - Part 1: General requirements
- VDE 0404-2 Testing and measuring equipment for checking the electric safety of electric devices - Part 2: testing equipment for tests after repair, change or in the case of repeat tests
- VDE 0701 Inspection after repair, modification of electrical appliances - periodic
- VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
- NEN 3140 Guidelines for safe working practices
- IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment
Seguridad del instrumento respecto del usuario
- Normativa EMC 89/336/EE sobre compatibilidad electromagnética
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
Características
Funciones de medición
- Tierra de enlace/continuidad de la resistencia.
- Continuidad (manual/automática).
- Resistencia de aislamiento.
- Resistencia de aislamiento - s.
- Prueba de alta tensión.
- Impedancia de bucle y posible corriente de falta.
- Tensión, frecuencia, campo rotatorio trifásico.
- Prueba de polaridad.
- Prueba de polaridad activo.
- Prueba de diferenciales.
- Prueba de diferenciales trifásicos.
Características clave
- Puede llevar a cabo todo tipo de pruebas en aparatos eléctricos trifásicos, incluyendo prueba instantánea de fugas, potencia, polaridad, RCD y polaridad activa.
- Fácil conexión al comprobador PAT/Machine con detection automática.
- Fácil procedimiento, igual que la de los equipos monofásicos.
- Secuencia de pruebas para pruebas trifásicas se ajustan automáticamente

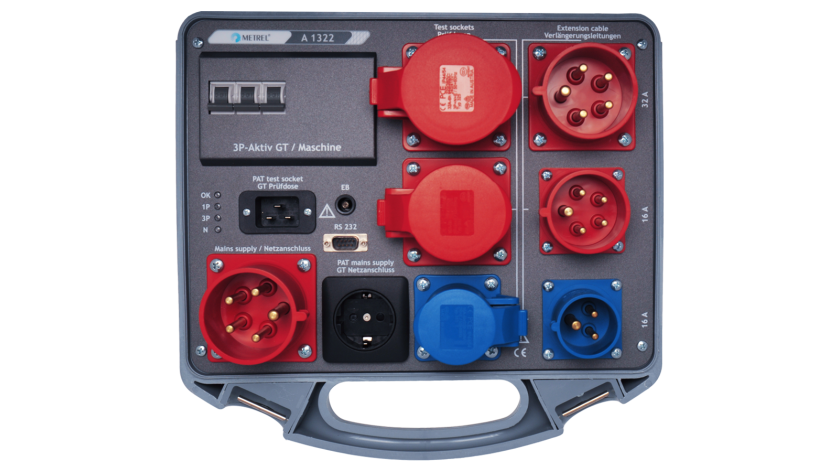

- Incluye clavija CEE 3-ph/32A 5 pins, clavija CEE 3-PH/16A 5 pins y clavija CEE 1-PH/16A 3 pins.

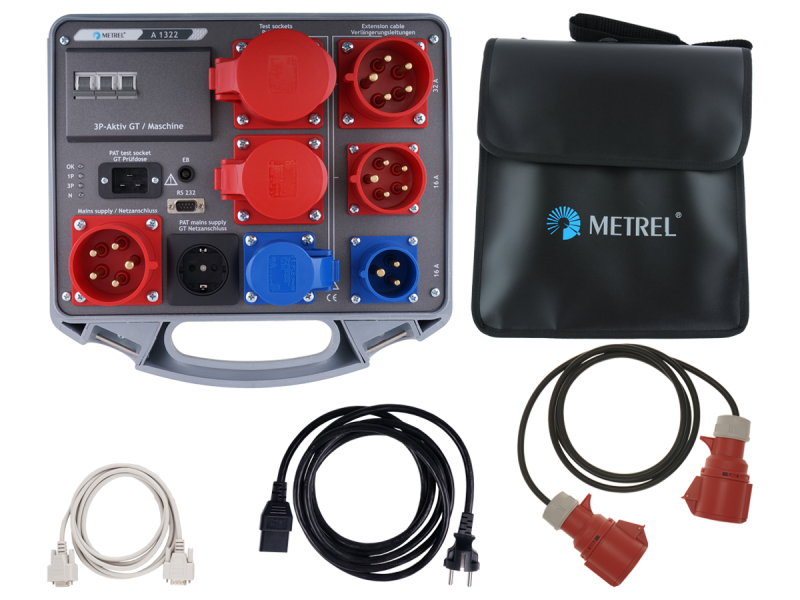

- El equipo viene con todos los accesorios necesarios para un fácil manejo y con una carcasa robusta y resistente al agua.
Datos técnicos
- Tamaño: 335 x 160 x 335 mm
- Peso (sin accesorios): 7,2 kg
Aplicaciones
Machines safety
- Seguridad de máquinas y cargas conectadas fijas
Portable and fixed appliances
- Medidas y gestión PAT
Especificaciones
Descargas
| Hoja de datos | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| A 1322 Active 3-phase Adapter | en | 2025 | 26.03.2025 | 841.06 KB |
|
| Manual de instrucciones | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| A 1322 & A 1422 Active 3-phase Adapter Plus | en | 2.1.8 | 03.11.2025 | 20 751 979 | 9.32 MB |
Acceso
|
| DoC | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Enlace externo | Desconocida |
|
