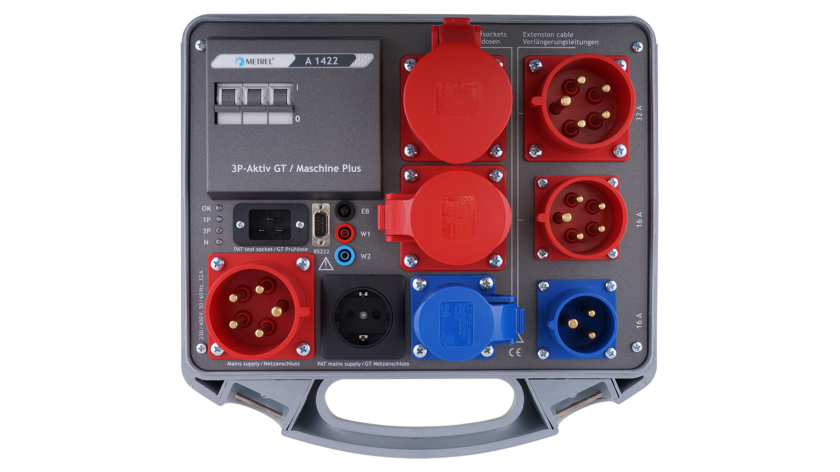

A 1422 Active 3-phase Adapter Plus

Otros Instrumentos / adaptadores / accesorios

El adaptador de prueba multifunción A 1422 dispone de soporte completo para comprobar equipamiento de soldadura de arco de acuerdo con la norma EN 60974-4 y VDE 0544-4.

Kits

Normativas aplicadas

Seguridad de los tableros de distribución eléctrica

  • ESB Competences: Electrical Switchboards Safety Testing
  • IEC/EN 61439-1 Low-voltage switchgear and controlgear assemblies - Part 1: General rules
  • IEC/EN 62271 High-voltage switchgear and controlgear - series
  • IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
  • IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers

Seguridad de las máquinas

  • MST Competences: Machines Electrical Safety Testing
  • IEC/EN 50191 Erection and operation of electrical test equipment
  • IEC/EN 60204-1 Safety of machinery - Electrical equipment of machines - Part 1: General requirements
  • IEC/EN 60950 Information technology equipment – Safety

Seguridad de los aparatos portátiles

  • PAT Competences: Portable Appliances Safety Testing
  • AWE Competences: Arc Welding Equipment Safety Testing
  • EN 50699 Recurrent Test of Electrical Equipment
  • EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
  • IEC/EN 60335-1 Household and similar electrical appliances - Safety
  • IEC/EN 60598-1 Luminaires - Part 1: General requirements and tests
  • VDE 0404-1 Testing and measuring equipment for checking the electric safety of electric devices - Part 1: General requirements
  • VDE 0404-2 Testing and measuring equipment for checking the electric safety of electric devices - Part 2: testing equipment for tests after repair, change or in the case of repeat tests
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • NEN 3140 Guidelines for safe working practices
  • IEC/EN 60974-4 Arc welding equipment - Part 4: Periodic inspection and testing
  • IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Seguridad del instrumento respecto del usuario

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits

Características

Funciones de medición

  • Comprobación de tensión de circuito abierto de unidades de soldadura de arco según norma EN 60974-4
  • Puede llevar a cabo todo tipo de pruebas en aparatos eléctricos trifásicos,incluyendo prueba instantánea de fugas, potencia, polaridad, RCD y polaridad activa.
  • Fácil conexión al comprobador PAT/ Machine con detección automática.
  • Procedimientos de prueba sencillos, igual que la de los equipos monofásicos.
  • Las secuencias de prueba para pruebas trifásicas se ajustan automáticamente, en base a códigos de prueba y tensiones de entrada.
  • Incluye toma de prueba CEE 3-ph/32A 5 pines, CEE 3-PH/16A 5 pines y CEE 1-PH/16A 3 pines.

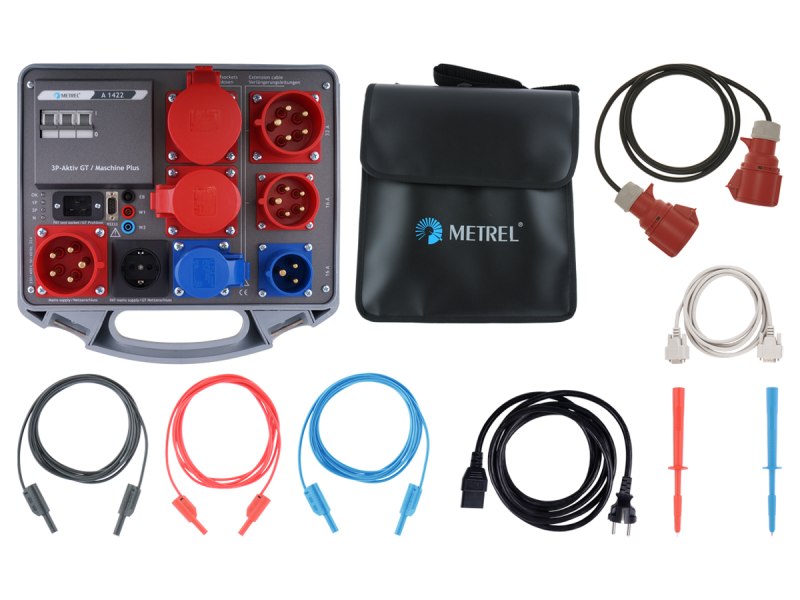

  • El equipo se suministra completo con todos los accesorios necesarios para un fácil manejo y con un maletín robusto y resistente al agua.

Datos técnicos

  • Dimensiones: 335 x 160 x 335 mm
  • Peso: 7,2 kg

Especificaciones

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet A 1422 Active 3-phase Adapter Plus en 2021 12.03.2021 pdf 808.17 KB
