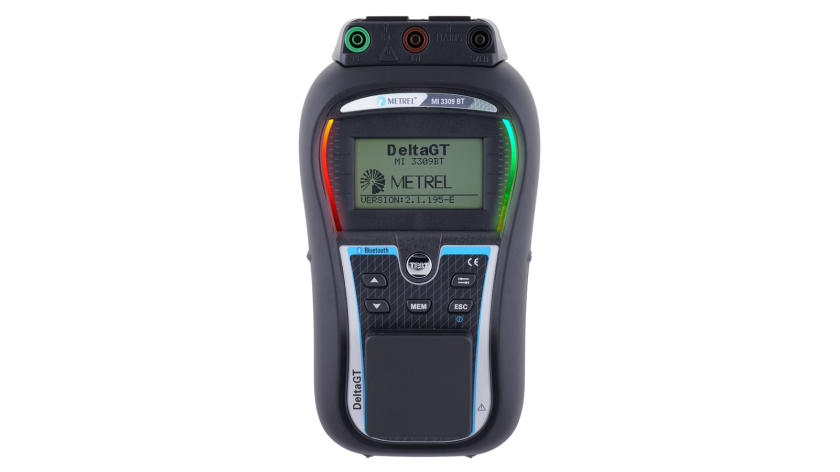

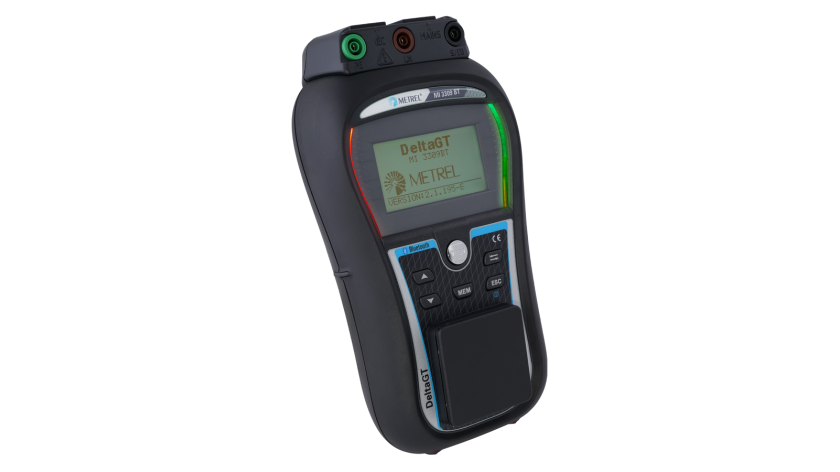

MI 3309 BT DeltaGT
Comprobadores de PAT
El nuevo MI 3309 DeltaGT es un instrumento multifunción con alimentación tanto a pilas como a la red eléctrica diseñado para realizar mediciones para la comprobación de la seguridad eléctrica de equipos eléctricos portátiles. La exclusiva tecnología integrada para la comprobación de diferenciales portátiles evita el disparo del diferencial de la red eléctrica durante la medición. Gracias a la capacidad de alimentación dual del MI 3309, éste permite realizar la comprobación de la corriente de fuga diferencial a pesar de su diseño ligero y portátil. La pantalla LCD de gran tamaño con retroiluminación, los dos indicadores LED PASA / NO PASA y las pantallas de AYUDA para cada medición facilitan y simplifican el manejo del instrumento. La memoria interna del instrumento puede albergar hasta 1500 resultados de pruebas con sus parámetros, que podrán ser descargados al ordenador para la posterior manipulación de los datos y la
creación de informes de prueba. Su diseño ligero, las secuencias de prueba preprogramadas y personalizadas, y los sistemas de códigos de barras y RFID opcionales hacen que el instrumento MI 3309 sea ideal para la comprobación profesional de la seguridad de grandes volúmenes de aparatos portátiles.
creación de informes de prueba. Su diseño ligero, las secuencias de prueba preprogramadas y personalizadas, y los sistemas de códigos de barras y RFID opcionales hacen que el instrumento MI 3309 sea ideal para la comprobación profesional de la seguridad de grandes volúmenes de aparatos portátiles.
¿Posee este producto?
Seleccione un conjunto

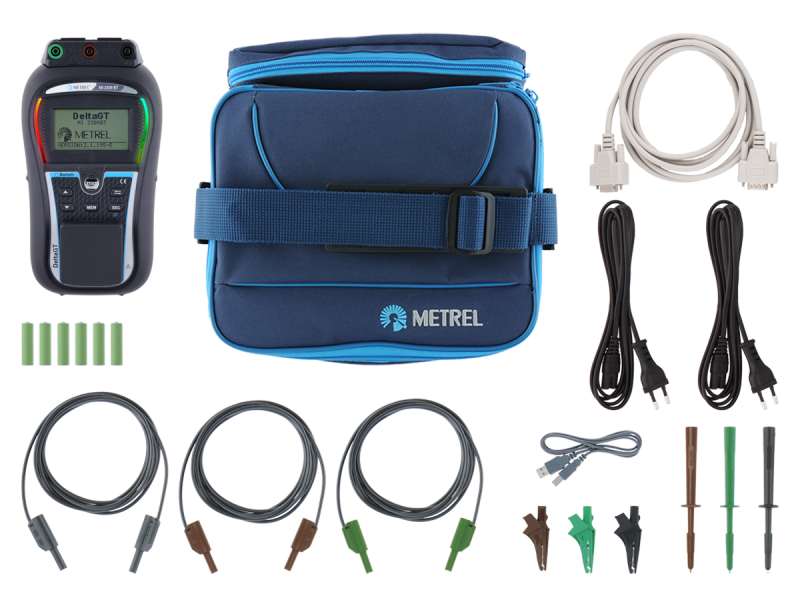

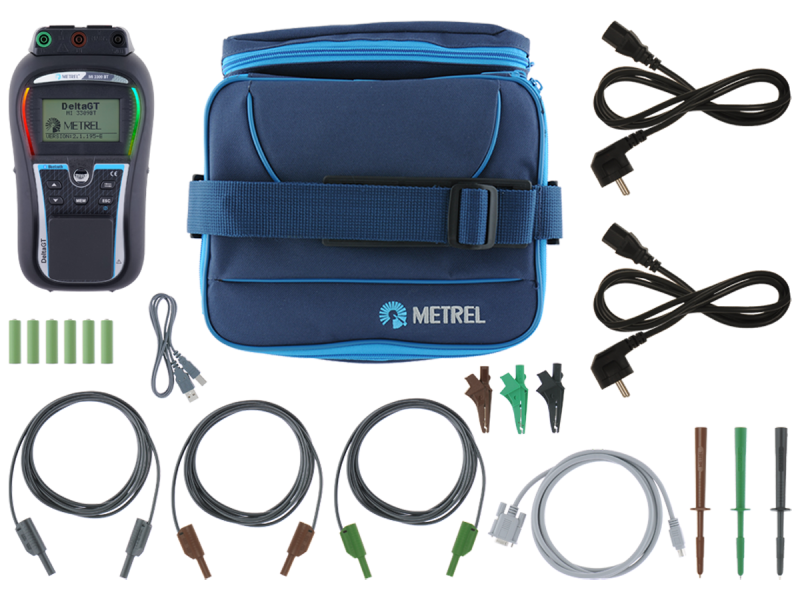

- Equipo MI 3309 DeltaGT.
- Pequeña bolsa de transporte.Cable IEC, 2 m, 2 uds.
- Conexión de cable de prueba universal, negro, verde, marrón, 1.5 m.
- Cocodrilos, negro, verde, marrón.
- Puntas de prueba, negro, verde, marrón.
- Software para PC PATLink PRO.
- Cable RS232.
- Cable USB.
- NiMH baterías recargables, tipo AA, 6 uds.
- Manual de instrucciones en CD.
- Manual de instrucciones abreviado.
- Certificado de calibración.
Normativas aplicadas
Instalación de BT en edificio
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - relevant parts
Seguridad de los aparatos portátiles
- PAT kompetence: Testiranje varnosti aparatov
- EN 50699 Ponavljalni preskus električne opreme
- EN 50678 Splošni postopek preverjanja učinkovitosti zaščitnih ukrepov za električno opremo po popravilu
- AS / NZ 3760 In-service safety inspection and testing of electrical equipment
- VDE 0404-1 Testing and measuring equipment for checking the electric safety of electric devices - Part 1: General requirements
- VDE 0404-2 Testing and measuring equipment for checking the electric safety of electric devices - Part 2: testing equipment for tests after repair, change or in the case of repeat tests
- VDE 0701 Inspection after repair, modification of electrical appliances - periodic
- VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
- NEN 3140 Guidelines for safe working practices
- IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment
Seguridad eléctrica de las unidades móviles
- eMOB kompetence: Električne nizkonapetostne inštalacije v mobilnih enotah
- IEC/EN/HD 60364-7-717 Nizkonapetostne električne inštalacije - 7-717. del: Zahteve za posebne inštalacije ali lokacije - Premične ali prenosne enote
Características
Funciones de medición
- Inspección funcional y visual.
- Resistencia de la conexión de tierra.
- Resistencia de aislamiento.
- Resistencia de aislamiento de partes conductoras accesibles aisladas.
- Corriente de fuga de sustitución.
- Corriente de fuga de sustitución de partes conductoras accesibles aisladas.
- Prueba de corriente de fuga diferencial.
- Prueba de fuga de contacto.
- Comprobación tanto de diferenciales como de diferenciales portátiles.
- Prueba de potencia.
- Prueba de polaridad de cables IEC.
- Medidor de tensión TRMS.
Características clave
- Autosecuencias: autosecuencias preprogramables compatibles con VDE, hasta 50 autosecuencias personalizadas y autotests con códigos de barras que agilizan la comprobación y garantizan la realización de todas y cada una de las pruebas.
- Alimentación doble: el instrumento puede recibir alimentación de la red y de las pilas.
- PASA / NO PASA: grandes luces verde y roja a ambos lados de la pantalla LCD, que indican si el resultado de la prueba PASA / NO PASA.
- Comprobación de aparatos fijos: las entradas adicionales y los accesorios opcionales permiten la comprobación de aparatos con instalación fija.
- Lectura y comprobación: el sistema de código de barras opcional y la impresión de etiquetas de código de barras PASA / NO PASA agilizan y simplifican la repetición de las comprobaciones.
- RFID: posibilidad de utilizar el avanzado sistema de identificación RFID.
- Comprobación de diferenciales: el instrumento permite la comprobación de los parámetros tanto de diferenciales como de diferenciales portátiles.
- Memoria: la extensa memoria flash permite almacenar hasta 1500 resultados de pruebas y parámetros para su posterior descarga a un ordenador.
- Cargador integrado y pilas recargables: el instrumento cuenta con un circuito de carga integrado, y se suministra con un juego de pilas recargables de NiMH.
- El software PATLink PRO incluido en el equipo estándar permite la descarga, visualización e impresión de los resultados de las pruebas, así como la exportación de los datos a aplicaciones de hojas de cálculo.
- El software PATLink PRO Plus permite el análisis avanzado de los resultados de las pruebas, el volcado de autosecuencias preprogramadas personalizadas y la creación de informes de prueba profesionales.
Datos técnicos
Tamaño: 140 x 80 x 230 mm
Peso (sin accesorios): 1,2 kg
Aplicaciones
Portable and fixed appliances
- Medidas y gestión PAT
Fuentes de energía auxiliar en la sanidad
- Ambulancias
Mantenimiento preventivo
- Seguridad de los aparatos portátiles
Solución de problemas
- Solución de problemas de aparatos
Especificaciones
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| A 1433 PATLink Android | en | 1.0 | 24.11.2014 | 721.51 KB |
|
||
| A 1434 aPAT Android | en | 1.0 | 26.01.2016 | 1.89 MB |
|
||
| PC SW PATLink PRO | en | 1.0 | 27.03.2012 | 358.47 KB |
|
||
| MI 3309 BT DeltaGT | es | 2021 | 30.08.2021 | 585.96 KB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3309 BT DeltaGT | en | 1.10.9 | 23.01.2024 | 20 752 183 | 2.46 MB |
Acceso
|
| DoC | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Enlace externo | Desconocida |
|
| PC Software | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| SW 1201 Metrel Electrical Safety Manager (MESM) | Multi-Language | 1.23.0.1115 | 29.02.2024 | Readme | zip | 369.58 MB |
Acceso
|
| Android | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| SW 1204 RISK Calculator Android | en | 04.01.2021 | QR code | Enlace externo | Desconocida |
|
| USB driver | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| USB driver | Multi-Language | 2.06.00 | 10.12.2018 | Readme | zip | 2.99 MB |
Acceso
|
