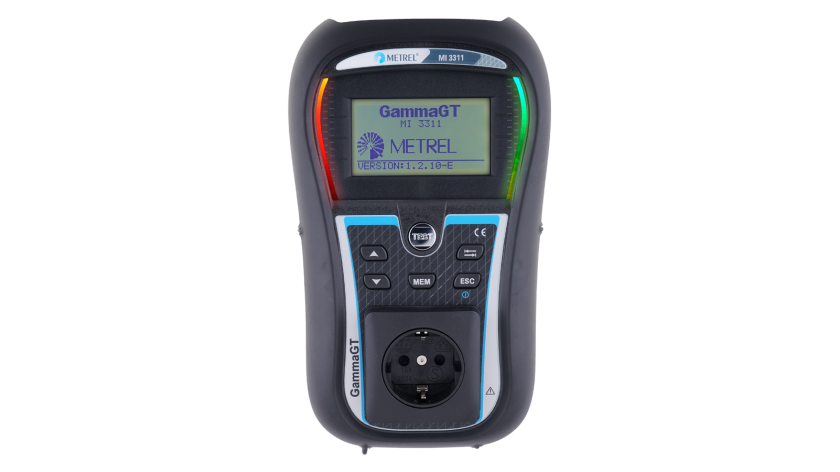

MI 3311 GammaGT

Comprobadores de PAT

El nuevo MI 3311 GammaGT es un instrumento multifunción con alimentación a pilas diseñado para realizar mediciones para la comprobación de la seguridad eléctrica de equipos eléctricos portátiles. Gracias a la pantalla LCD de gran tamaño con retroiluminación, los dos indicadores LED PASA / NO PASA y las pantallas de AYUDA para cada medición, el manejo del instrumento es fácil y sencillo. La memoria interna del instrumento puede albergar hasta 1500 resultados de pruebas con sus parámetros, que podrán ser descargados al ordenador para la posterior manipulación de los datos y la creación de informes de prueba. Su diseño ligero, las secuencias de prueba preprogramadas y personalizadas, los sistemas de códigos de barras y RFID opcionales y la unidad de calibración integrada hacen que el instrumento MI 3311 sea ideal para la comprobación profesional de la seguridad de grandes volúmenes de aparatos portátiles.

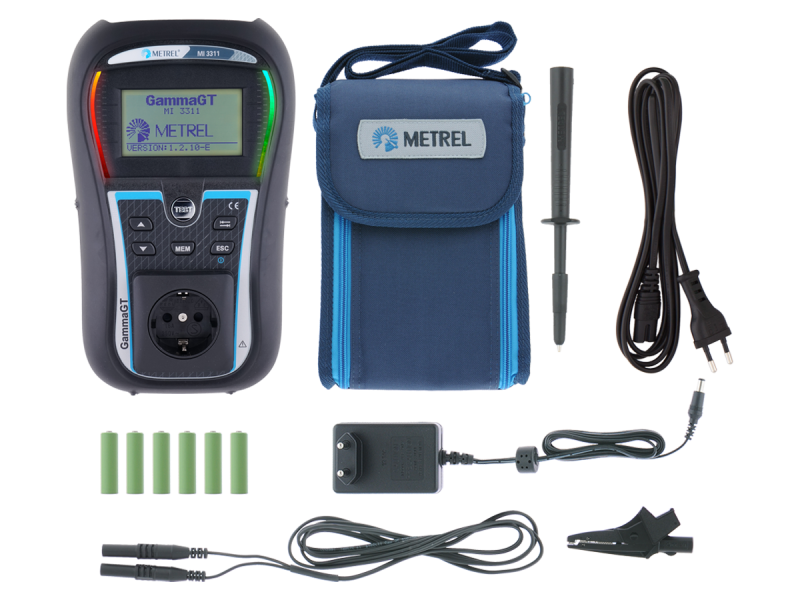

Seleccione un conjunto

Normativas aplicadas

Instalación de BT en edificio

  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - relevant parts

Seguridad de los aparatos portátiles

  • PAT kompetence: Testiranje varnosti aparatov
  • EN 50699 Ponavljalni preskus električne opreme
  • EN 50678 Splošni postopek preverjanja učinkovitosti zaščitnih ukrepov za električno opremo po popravilu
  • VDE 0404-1 Testing and measuring equipment for checking the electric safety of electric devices - Part 1: General requirements
  • VDE 0404-2 Testing and measuring equipment for checking the electric safety of electric devices - Part 2: testing equipment for tests after repair, change or in the case of repeat tests
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Características

Funciones de medición

  • Prueba de continuidad con 200 mA.
  • Resistencia de aislamiento.
  • Resistencia de aislamiento de partes conductoras accesibles aisladas.
  • Corriente de fuga de sustitución.
  • Corriente de fuga de sustitución de partes conductoras accesibles aisladas.
  • Prueba de polaridad de cables IEC.
  • Tensión TRMS.
  • Inspección funcional y visual.

Características clave

  • Autosecuencias: autosecuencias preprogramables compatibles con VDE, hasta 50 autosecuencias personalizadas y autotests con códigos de barras que agilizan la comprobación y garantizan la realización de todas y cada una de las pruebas.
  • Casilla de verificación: la unidad de calibración integrada calibra el instrumento, y los resultados de la calibración son almacenados automáticamente en la memoria del instrumento.
  • PASA / NO PASA: las grandes luces LED verde y roja a ambos lados de la pantalla indican la evaluación PASA o NO PASA del resultado de la prueba.
  • Lectura y comprobación: el sistema de código de barras opcional y la impresión de etiquetas de código de barras PASA / NO PASA agilizan y simplifican la repetición de las comprobaciones.
  • RFID: posibilidad de utilizar el avanzado sistema de identificación RFID.
  • Fácil de utilizar: la pantalla LCD de gran tamaño, los dos LED indicadores PASA / NO PASA, las pantallas de ayuda y las advertencias facilitan sumamente el manejo del instrumento.
  • Multitarea: el instrumento realiza la prueba de continuidad, pruebas de aislamiento con 250 V y 500 V, mediciones de la corriente de fuga de sustitución, y pruebas de funcionamiento y de polaridad.
  • Memoria: es posible almacenar hasta 1500 resultados de pruebas con sus parámetros de medición en una memoria de dos niveles, para después descargarlos al ordenador con la ayuda del software PATLink PRO.
  • Cargador integrado y pilas recargables: el instrumento cuenta con un circuito de carga integrado, y se suministra con un juego de pilas recargables de NiMH.
  • El software PATLink PRO permite la descarga, visualización e impresión de los resultados de las pruebas, así como la exportación de los datos a aplicaciones de hojas de cálculo.
  • El software PATLink PRO Plus permite el análisis avanzado de los resultados de las pruebas, el volcado de autosecuencias personalizadas preprogramadas y la creación de informes de prueba profesionales.

Datos técnicos

Tamaño: 140 x 80 x 230 mm
Peso (sin accesorios): 0,86 kg

Aplicaciones

Portable and fixed appliances

  • Medidas y gestión PAT

Fuentes de energía auxiliar en la sanidad

  • Ambulancias

Mantenimiento preventivo

  • Seguridad de los aparatos portátiles

Solución de problemas

  • Solución de problemas de aparatos

Especificaciones

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
PC SW PATLink PRO en 1.0 27.03.2012 pdf 358.47 KB
MI 3311 GammaGT en 2021 30.08.2021 pdf 540.01 KB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3311 GammaGT en 2.2.3 29.10.2021 20 751 625 pdf 1.19 MB Acceso
DoC Idioma Versión Fecha Notas Tipo Tamaño Descargar
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Enlace externo Desconocida
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
PATLink PRO Demo file Multi-Language 1.0 17.01.2014 Readme zip 1.16 MB Acceso
SW 0201 PATLink PRO (32-bit) Multi-Language 1.9.33 02.12.2020 Readme zip 490.6 MB Acceso
SW 0201 PATLink PRO (64-bit) Multi-Language 2.0.6 30.11.2020 Readme zip 373.04 MB Acceso
Android Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1308 PATLink Android en 04.01.2021 QR code Enlace externo Desconocida
SW 1204 RISK Calculator Android en 04.01.2021 QR code Enlace externo Desconocida
USB driver Idioma Versión Fecha Notas Tipo Tamaño Descargar
USB driver Multi-Language 2.06.00 10.12.2018 Readme zip 2.99 MB Acceso
