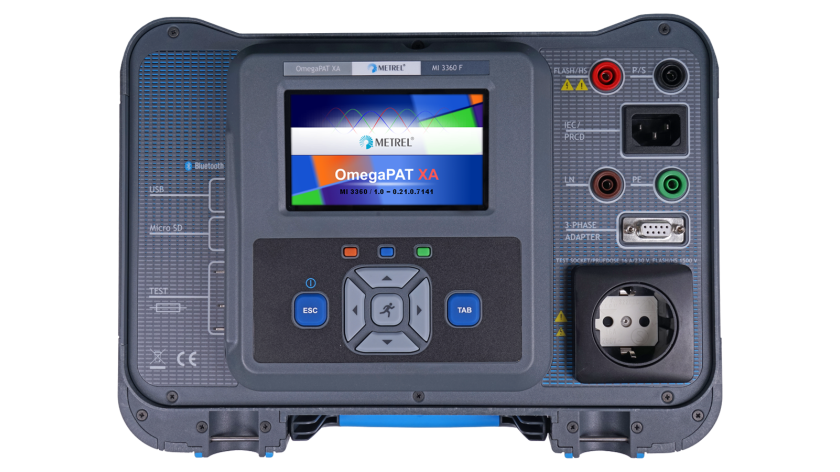

MI 3360 OmegaPAT XA Destacado

Comprobadores de PAT

El MI 3360 OmegaGT XA se ha diseñado para aquellos casos en que son necesarias comprobaciones que no exigen comprobaciones robustas de continuidad, como instituciones públicas, hoteles, colegios, etc. donde los dispositivos eléctricos utilizados son principalmente de las clases de protección I, II y III. Pero, a pesar de la funcionalidad limitada, el instrumento es compatible con adaptadores trifásicos (opcionales).

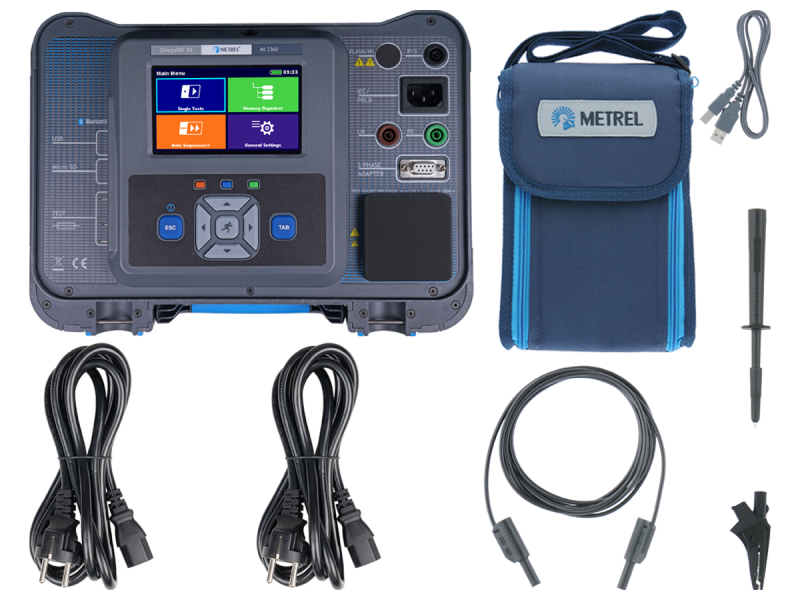

Kits

Normativas aplicadas

Instalación de BT en edificio

  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - relevant parts
  • AS / NZ 3017 Electrical installations – Verification guidelines

Seguridad de los aparatos portátiles

  • PAT Competences: Portable Appliances Safety Testing
  • AWE Competences: Arc Welding Equipment Safety Testing
  • AS / NZ 3760 In-service safety inspection and testing of electrical equipment
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • IEC/EN 60974 Arc welding equipment series
  • IEC/EN 60974-4 Arc welding equipment - Part 4: Periodic inspection and testing

Características

Funciones de medición

  • Inspecciones visuales.
  • Prueba de fusible.
  • Continuidad /Resistencia de tierra protectora 200 mA.
  • Resistencia de aislamiento (Riso, Riso-S);
  • Corriente de subfuga, Corriente de fuga de sustitución - S.
  • Corriente de fuga diferencial.
  • Corriente de fuga de PE.
  • Corriente de fuga de contacto.
  • Resistencia de aislamiento, IEC/EN 62353.
  • Corriente de fuga de contacto, IEC/EN 62353.
  • Fuga de equipo (directa, diferencial, alterna), IEC/EN 62353.
  • Fuga de piezas aplicadas (directa, alterna), IEC/EN 62353.
  • Resistencia al aislamiento (opción A 1422), IEC/EN 60974-4.
  • Fuga del circuito de soldadura (opción A 1422), IEC/EN 60974-4.
  • Fuga primaria (opción A 1422), IEC/EN 60974-4.
  • Tensión sin carga (opción A 1422), IEC/EN 60974-4.
  • Potencia (P, S, Q, PF, THDu, THDi, CosØ, I, U,).
  • Prueba PRCD, (2 polos, 3 polos, K/Di (varistor), S - 3 polos).
  • Prueba con sonda PRCD PE, prueba con conductor abierto PRCD, prueba con conductor PE (PRCD).
  • Prueba RCD (tipo A, AC, B, B+, F).
  • Prueba flash (1500V, 3000V);
  • Polaridad/Prueba de polaridad activa.
  • Pinza amperimétrica (con opción A 1283).

Características clave

  • Pantalla táctil: pantalla táctil a color de alta resolución, TFT de 4,3 pulgadas.
  • Doble manipulación: el teclado y la pantalla táctil permiten al usuario controlar el instrumento como desee.
  • AUTOSEQUENCE® predefinidas: habilitar al usuario la ejecución sencilla y rápida de la secuencia de pruebas para el dispositivo seleccionado.
  • Lea el código y pruebe: Sistema QR y código de barras para etiquetado en combinación con AUTOSEQUENCE® que habilita al usuario pruebas rápidas y sencillas de dispositivos eléctricos.
  • Grupos de comprobación: los instrumentos cuentan con filtros incorporados en función de su área de aplicación que permite al usuario seleccionar sin complicaciones las secuencias de pruebas necesarias.
  • Compatible con comprobación PRCD: compatible con todo tipo de PRCD, incluyendo de 2 polos, 3 polos, K/Di (varistor), S (3 polos) y comprobación con sonda PE.
  • Compatible con comprobación RCD: todos los instrumentos son compatibles con comprobaciones de RCD tipo A, AC, B, B+ y F.
  • Comprobación de fusibles: el instrumento tiene un módulo de comprobación especial e integrado para la comprobación rápida de todo tipo de fusibles.
  • Dispositivos con cable rígido: los instrumentos cuentan con terminales de prueba integrados que permiten al usuario comprobar fácilmente dispositivos con cables rígidos.
  • Comprobación del equipo de soldadura (solo en combinación con A 1422): todos los modelos de OmegaGT XA son compatibles con la comprobación del equipo de soldadura según la IEC/EN 60974-4.
  • Memoria grande: compatible con tarjetas de memoria microSD, tarjeta de 8 GB ya integrada en el instrumento, aunque puede expandirse a 32 GB.

Software

  • Software Metrel ES Manager para PC: permite la creación de estructuras de pruebas, AUTOSEQUENCE® definidas por el usuario, informes de pruebas profesionales y transferencia de datos para su archivado.
  • Software aMESM Android: permite la lectura de códigos QR y la subida de AUTOSEQUENCE® predefinidas por el usuario.

Datos técnicos

Dimensiones (a×h×p): 31 cm × 13 cm × 25 cm
Peso: 6,1 kg

Aplicaciones

Seguridad de aparatos y máquinas

  • Medidas y gestión PAT

Mantenimiento preventivo

  • Seguridad de los aparatos portátiles

Solución de problemas

  • Solución de problemas de aparatos

Especificaciones

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet MI 3360 OmegaGT XA en 2021 24.02.2021 Single leaflets pdf 3.49 MB
Manual MI 3360 OmegaPAT XA en 1.8.10 24.11.2020 20 752 658 pdf 5.86 MB Acceso
PC Software SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.17.0.6767 15.04.2021 Readme zip 306.31 MB Acceso
Android SW 1204 RISK Calculator Android en 04.01.2021 Google Play jpg 39.4 KB
Auto Sequences Metrel AUTO SEQUENCEs en 2017 05.10.2017 Mi 3360 PAT-GT zip 214.47 KB Acceso
