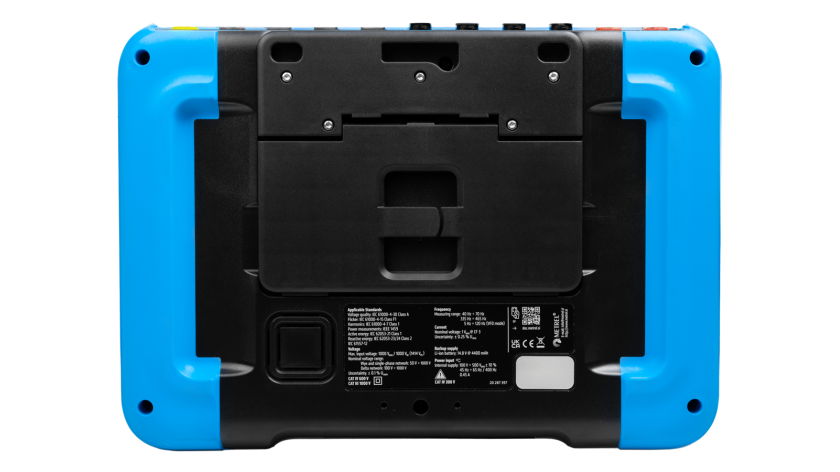

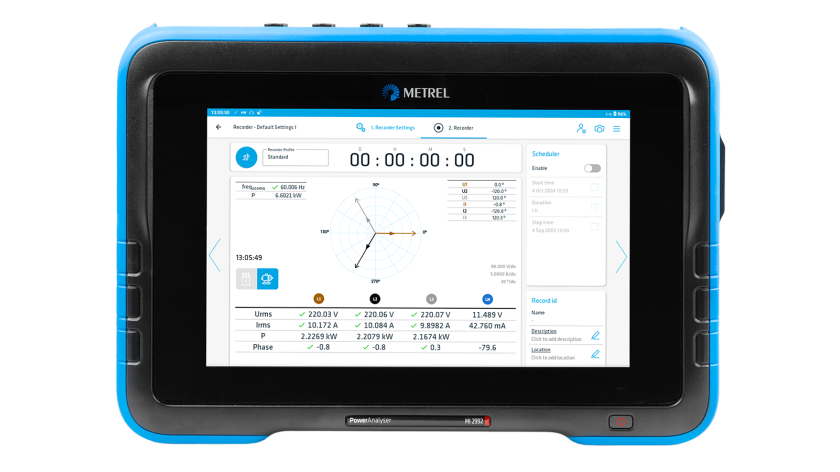

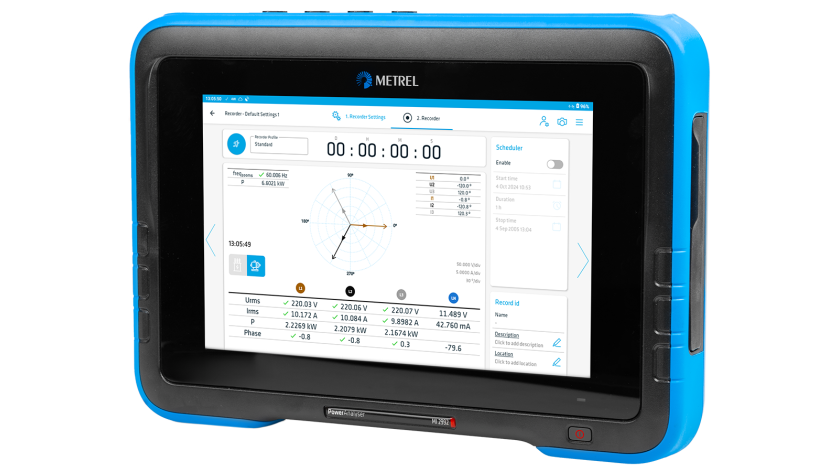

MI 2992 Power Analyser Nuevo

Funciones de medición

• Tensión: TRMS, DC, fundamental, subtensión, sobretensión, pico, factor de cresta (4 canales);
• Corriente: TRMS, DC, fundamental, pico, factor de cresta (4 canales);
• Soporte para diferentes conexiones: 1W, 2W (dividido), 3W, delta abierto, 4W, INV-3W, INV-1W;
• Mediciones de potencia:
  • Combinada;
  • Fundamental,
  • No fundamental;
  • Activo;
  • No activo;
  • Aparente;
  • Inductivo;
  • Capacitiva;
  • Desequilibrio de carga;
  • Consumida;
  • Generada.
• Mediciones de desequilibrio;
• Medición de parpadeo;
• Medición de armónicos de potencia hasta el 63.º;
• Contaminación armónica;
• Análisis de armónicos e interarmónicos (hasta el armónico 63.º), mediciones de THD (tensión y corriente) y TDD:
  • Valor absoluto;
  • % RMS;
  • % Fundamental.
• Mediciones de supraarmónicos: 2,1 - 14,9 kHz con intervalos de 200 Hz;
• Ángulo de fase de los armónicos;
• Energía (activa, reactiva, generada, consumida);
• Monitoreo y registro de corrientes de arranque;
• Factor K;
• Captura de diferentes eventos durante la sesión de registro:
  • Eventos (huecos, sobretensiones, interrupciones);
  • RVC;
  • Arranque;
  • Alarmas;
  • Señalización;
  • Transitorios.
• Análisis de la calidad del suministro de acuerdo con la norma EN 50160, IEEE 519;
• Registro de hasta 10 alarmas ajustables;
• Medición de temperatura;
• Factor de potencia, factor de potencia de desplazamiento, cos fi y tg fi.

Características clave

• Cumplimiento total de la norma de calidad del suministro IEC 61000-4-30 Clase A;
• Frecuencia de muestreo de medición de alta velocidad;
• Perfiles de registrador personalizados predefinidos para informes personalizados específicos (intervalo de registro mínimo de 200 ms);
• Perfiles de registrador definidos por el usuario;
• Fuente de alimentación incorporada; alimentada directamente desde terminales de tensión (P-N o p-p);
• Captura simultánea de eventos, arranques, alarmas definidas por el usuario, RVC, transitorios, señalización;
• Sincronización horaria NTP;
• Descarga automática de firmware;
• Acceso remoto a través de VNC Viewer;
• Vista de alcance en línea para tensiones y corrientes;
• Fácil de identificar posibles problemas de calidad de suministro a través de la pantalla de mediciones en vivo;
• Medición de componentes armónicos de hasta el 63.º;
• Medición de supraarmónicos (2,1-14,9 kHz);
• Mediciones de armónicos de suministro;
• Registrador sencillo y potente con almacenamiento interno (tarjeta eMMC), tarjeta de memoria microSD externa (hasta 32 GB);
• Descarga de datos a través de cable USB, tarjeta SD, unidad flash USB, Ethernet;
• Creación automática de informes de acuerdo con estándares como EN 50160, IEEE 519, Código de Red, Osinergimin e informes específicos personalizados o exportación a .xls, .csv para su uso con software de terceros;
• Intervalos de registro: 200 ms (con perfil especial), 1 s ... 2 h (perfil interior definido fijo o seleccionable por el usuario);
• Dos intervalos de registro independientes (por energía/demanda y otros valores) para un perfil definido por el usuario;
• Períodos de registro independientes (ilimitados) para perfiles predefinidos;
• Intervalos de promediado: avg, mín., máx., avgon;
• Análisis avanzado de datos con el software MPVision;
• Categoría de sobretensión CAT IV 600 V / CAT III 1000 V;
• Batería de iones de litio integrada;
• Conexión directa al sistema de 1500 DC mediante el uso del atenuador S 2149;
• Registrador de forma de onda/arranque, que se puede activar en eventos/alarmas/nivel; registrador de transitorios para líneas de fase (tensión o corriente) con selección de activación por nivel o envolvente ejecutada simultáneamente con el registrador general;
• Soporte para DC, 50/60 Hz, 400 Hz de frecuencia del sistema y modo VFD;
• 4 canales de tensión con amplio rango de medición: hasta 1000 V RMS, CAT III / 1000 V, con soporte para sistemas de media y alta tensión;
• 4 canales de corriente con soporte para detección automática de pinza y selección de rango;
• Cumplimiento de IEC 61557-12 e IEEE 1459 (Potencia combinada, fundamental, no fundamental) e IEC 62053-21 (Energía);
• Con una fuente de alimentación de amplio rango incorporada (85 – 500 V AC) y batería de iones de litio;
• Pantalla táctil de TFT 10.1" en color;
• Las opciones de comunicación avanzadas incluyen USB Tipo C, interfaz Ethernet 10/100/1000 Mbit/s, Wi-Fi certificado 802.11 ac/a/b/g/n, Bluetooth 4.2/BLE;
• El software para PC MPVision es una parte integral de un sistema de medición que proporciona una forma fácil de descargar, ver y analizar datos medidos o imprimir informes.

Software

El software MPVision para PC es una plataforma versátil para descargar y analizar los datos registrados, y generar informes detallados de las pruebas de calidad del suministro. Ofrece un conjunto completo de funciones para evaluar en profundidad los fenómenos de calidad del suministro, comparar datos y elaborar informes complejos. Diseñado para funcionar a la perfección con los analizadores de calidad de suministro de nueva generación de Metrel, permite la transferencia de datos tanto local como remota, así como el control remoto de instrumentos para una máxima flexibilidad y eficiencia.

Datos técnicos

• Dimensiones: 320 x 230 x 60 mm
• Peso: 2,5 kg
