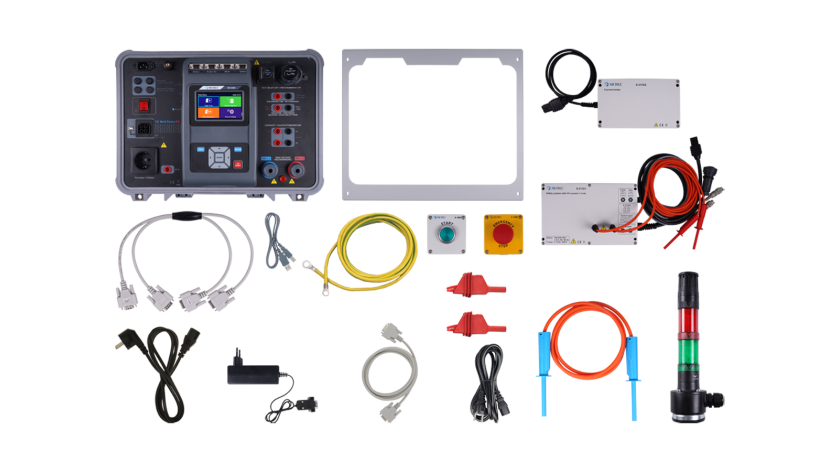

PAQUETE S 2115 Sistema de pruebas de seguridad con limitación de corriente
Sets
El sistema de pruebas de seguridad con limitación de corriente de Metrel está diseñado para realizar pruebas de alta tensión al final de la línea de producción (EOL) en entornos de producción, con una corriente de prueba limitada a Itest ≤ 3 mA, lo que reduce considerablemente el riesgo para el operador. Esta solución combina la limitación de corriente inherente con el monitoreo continuo de la corriente, el interbloqueo de seguridad, la parada de emergencia y el control de arranque externo, lo que garantiza un funcionamiento de la prueba controlado y deliberado. Cuando se aplica correctamente de acuerdo con los principios de la norma EN 50191, esta arquitectura de baja energía puede reducir la necesidad de medidas de protección física complejas, siempre que se respeten la normativa local y los resultados de la evaluación de riesgos. El sistema completo se compone del MI 3394 CE MultiTester XS, módulos de conmutación y distribución de alta tensión, limitación de corriente y monitoreo de seguridad, así como señalización para el operador, todo ello integrado en una plataforma de pruebas compacta y lista para la producción.
- Instrumento MI 3394 CE MultiTester XS
- S 2115 Sistema de seguridad con protección de corriente
- A 1496 Luz de advertencia (luz de columna LED 2), imán
- A 1499 Adaptador de alimentación 24 V
- A 1495 PL Adaptador para lámparas de pedal y de señalización
- A 1584 Adaptador para montaje en bastidor para MI 3394 CE MultiTester XA
- A 1690 Botón de arranque
- A 1689 Botón de parada
- A 1017 Cable de comunicación RS232
- A 1728 Cable de alimentación, 2 m, 3 x 0,75 mm2
- Cable de alimentación A 1493, 2 m, 3 x 1,5 mm2
- A 1695 Cable de tierra, amarillo/verde, 2 m, 2,5 mm2
- A 1602 Cable de prueba AT, azul, 1,5 m, 5 kV
- A 1727 Cable USB tipo A/B
- 2x A 1773 AT Cocodrilo, rojo, mini
- Certificado de calibración
- Manual de instrucciones abreviado
- Manual de instrucciones
- Licencia BASIC para Metrel ES Manager
- SW 1201 Metrel ES Manager (instalación del programa)
¿Posee este producto?
Accesorios opcionales
P 1101 Metrel ES Manager (Licencia)
Actualización de clave de licencia de BASIC a PRO para Metrel ES Manager
A 1015 Punta de prueba, azul
La sonda de prueba con conexión fi 4 mm es adecuada para realizar mediciones tanto en salidas de corriente como en situaciones en que no hay salida schuko.
A 1298 Punta de prueba, marrón
La sonda de prueba con conexión fi 4 mm es adecuada para realizar mediciones tanto en salidas de corriente como en situaciones en que no hay salida schuko.
A 1062 Punta de prueba, verde
La sonda de prueba con conexión fi 4 mm es adecuada para realizar mediciones tanto en salidas de corriente como en situaciones en que no hay salida schuko.
A 1014 Punta de prueba, negra
La sonda de prueba con conexión fi 4 mm es adecuada para realizar mediciones tanto en salidas de corriente como en situaciones en que no hay salida schuko.
A 1310 Cocodrilo, azul
La punta de cocodrilo asegura el contacto seguro y permanente durante la medición en barras de autobuses, tornillos de fijación, etc.
A 1297 Cocodrilo, marrón
La punta de cocodrilo asegura el contacto seguro y permanente durante la medición en barras de autobuses, tornillos de fijación, etc.
A 1309 Cocodrilo, verde
La punta de cocodrilo asegura el contacto seguro y permanente durante la medición en barras de autobuses, tornillos de fijación, etc.
A 1013 Cocodrilo, negro
La punta de cocodrilo asegura el contacto seguro y permanente durante la medición en barras de autobuses, tornillos de fijación, etc.
A 1271 Funda de transporte (S)
Funda de transporte pequeña para transportar y guardar el equipo de prueba los accesorios.
A 1016 Punta de prueba, roja
La sonda de prueba con conexión fi 4 mm es adecuada para realizar mediciones tanto en salidas de corriente como en situaciones en que no hay salida schuko.
A 1064 Cocodrilo, rojo
La punta de cocodrilo asegura el contacto seguro y permanente durante la medición en barras de autobuses, tornillos de fijación, etc.
S 1072 Cable de prueba de continuidad con cocodrilo, 2 x 2,5 m, 2 uds
Puntas de prueba Kelvin con cocodrilos y protección como alternativa ligera en el kit estándar.
A 1495 Pedal de control remoto
El pedal de control remoto se emplea para iniciar de forma segura y remota la prueba de aislamiento de alta tensión y también permite la operación manos libres del trabajador.
A 1496 Testigo luminoso / torre señalizadora mediante 2 LED con zumbador
Las luces de advertencia señalan visualmente que se está realizando una prueba de aislamiento de alta tensión y advierten al usuario sobre condiciones de tensión peligrosas para el uso con A 1460. Si se utiliza A 1496 en combinación con MI 3325 o MI 3394, se deberá emplear un adaptador de alimentación externa A 1499.
A 1497 Testigo luminoso / torre señalizadora mediante 4 LED con zumbador
Color - La columna de señalización LED con zumbador incorporado señaliza visual y acústicamente las pruebas en curso y las condiciones de prueba para su uso con A 1460. Si se utiliza A 1497 en combinación con MI 3325 o MI 3394, se deberá emplear un adaptador de alimentación externa A 1499.
A 1511 5M Cománder de punta, 5 m
El cománder de punta funciona como control remoto para la ejecución de pruebas pasivas al usarse en combinación con el A 1460. O para la realización de la prueba de continuidad de 4 hilos al usarlo directamente con el MI 3325. El commander incluye una linterna y luces LED de estado de PASA / NO PASA y una tecla de inicio para la ejecución de las pruebas. Al usarse directamente con el MI 3325 se debe utilizar el cable de conexión A 1583.
S 2062 Impresora de etiquetas BT (funciona con red eléctrica)
La impresora soporta impresión de códigos de barras que contienen información completa del aparato y el estado del resultado PASA / NO PASA.
A 1268 Punta de prueba, tipo escobilla, 4 mm
La punta de prueba tipo escobilla garantiza un buen contacto galvánico al medir piezas giratorias, superficies planas, conexiones roscadas y similares. Equipado con conector estándar 4 mm.
A 1489 Impresora de etiquetas Able, con cables de corriente y datos (funciona con batería o red).
La impresora soporta impresión de códigos de barras que contienen información completa del aparato y el estado del resultado PASA / NO PASA, o códigos QR que contienen información de los resultados previos, el estado de prueba y la secuencia de prueba utilizada anteriormente.
A 1520 Etiquetas para impresora ABLE, (250 etiquetas por rollo)
Rollo de etiquetas de repuesto para impresora A 1488 y 1489, (250 etiquetas por rollo)
A 1450 Rollo de etiquetas de repuesto para S 2062
Rollo de etiquetas de repuesto para S 2062, 50x25,5 mm, (2500 etiquetas por rollo)
A 1573 Etiquetas NFC labels, fi 29 mm autoadhesivas, 50 uds
Las etiquetas NFC tienen suficiente espacio en la memoria para guardar los resultados de las pruebas y la información del dispositivo comprobado.
A 1511 2M5 Cománder de punta, 2.5 m
El cománder de punta funciona como control remoto para la ejecución de pruebas pasivas al usarse en combinación con el A 1460. O para la realización de la prueba de continuidad de 4 hilos al usarlo directamente con el MI 3325. El commander incluye una linterna y luces LED de estado de PASA / NO PASA y una tecla de inicio para la ejecución de las pruebas. Al usarse directamente con el MI 3325 se debe utilizar el cable de conexión A 1583.
A 1571 Lector/grabador NFC
El lector/grabador NFC te permite leer y actualizar los resultados de la prueba y la información del equipo eléctrico probado en las etiquetas NFC (NTAG 216).
A 1572 Etiquetas NFC, fi 34 mm autoadhesivas, 50 uds
Las etiquetas NFC tienen suficiente espacio en la memoria para guardar los resultados de las pruebas y la información del dispositivo comprobado.
A 1574 Bridas para cables NFC, L 130 mm 50 uds.
Las bridas para cables NFC tienen suficiente espacio para indicar los resultados de prueba, los códigos de las pruebas y la información de loa dispositivos probados.
A 1578 RS232 a adaptador USB para teclado externo USB
El adaptador A 1578 permite la conexión del teclado USB externo, para introducir fácilmente datos
A 1550 Funda de transporte (XXL)
Bolsa de transporte blanda grande para transporte y almacenamiento de instrumentos de prueba y los accesorios incluidos.
Datos técnicos
- Tamaño: 170 x 640 x 330 mm
A 1610 Adaptador de prueba de continuidad
Adaptador de prueba de continuidad permitiendo la comprobación punto a punto de la continuidad de tierra con corrientes de prueba de 10 y 25 A.
A 1511 10M Cománder de punta, 10 m
El cománder de punta funciona como control remoto para la ejecución de pruebas pasivas al usarse en combinación con el A 1460. O para la realización de la prueba de continuidad de 4 hilos al usarlo directamente con el MI 3325. El commander incluye una linterna y luces LED de estado de PASA / NO PASA y una tecla de inicio para la ejecución de las pruebas. Al usarse directamente con el MI 3325 se debe utilizar el cable de conexión A 1583.
A 1593 Cocodrilo grande de prueba Kelvin
Cocodrilo grande Kelvin robusto para mediciones de resistencia precisas en grandes objetos.
A 1105 Lector de código de barras
Lector de códigos de barras para la identificación de elementos de estructura de la instalación marcados con códigos de barras como tomas de corriente, conmutadores, fusibles, cuadros eléctricos, etc.
A 1105 2D Escáner de código de barras 2D con conexión RS232
Escaner de código de barras 2D para la identificación de dispositivos etiquetados con código de barras.
A 1653 QR / Escáner código de barras (Bluetooth)
Escáner QR / Código de barras para la identificación de los dispositivos etiquetados con código de barras.
P 1104 Metrel SDK (Licencia)
Clave de licencia SDK para la integración del instrumento con software de terceros
SW 1304 aMESM Android
El aMESM es una herramienta avanzada de comprobación de instalaciones eléctricas para dispositivos Android. Permite la gestión rápida y sencilla de datos de instalaciones comprobadas así como una visión inmediata de las pruebas ya realizadas. La aplicación permite al usuario enviar resultados a la oficina principal antes de dejar el lugar de la prueba e introducir y guardar los datos del equipo de prueba mediante el teclado del smartphone. Además, permite la creación de una base de datos personalizada para identificaciones de dispositivos portátiles, nombres y ubicaciones de dispositivos. Todas estas características permiten al usuario un manejo más rápido y sencillo.
