MI 2892 Power Master

Analizadores de calidad de energía de Clase A

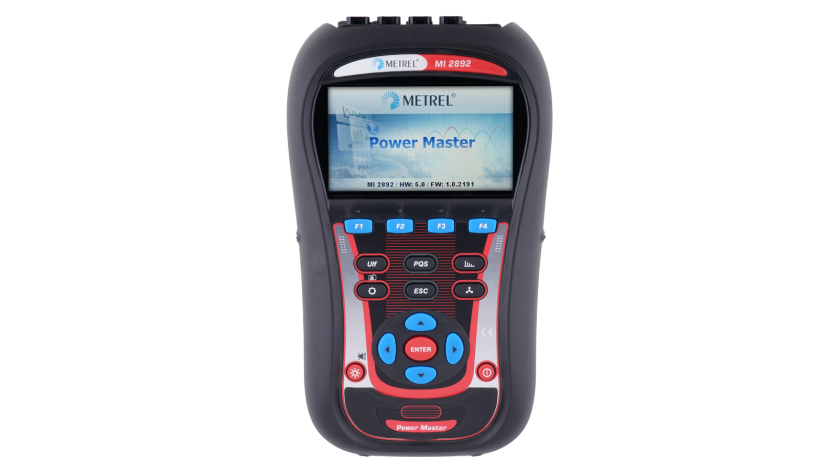

El Nuevo MI 2892 Power Master es un analizador de redes trifásico portátil con un display gráfico y a color de grandes dimensiones, fácil de leer y permitiendo al usuario detectar armónicos, anomalías de las formas de onda, y otros fenómenos en las redes con solo conectar el dispositivo. El equipo ha sido diseñado para un registro de datos de larga duración además de para la detección de problemas en instalaciones monofásicas y trifásicas. Al avanzado software PowerView3  permite un análisis detallado de los datos registrados, una lectura directa de la tarjeta de memoria microSD, un análisis de los datos grabados durante largos períodos de tiempo y la creación automática de informes profesionales.

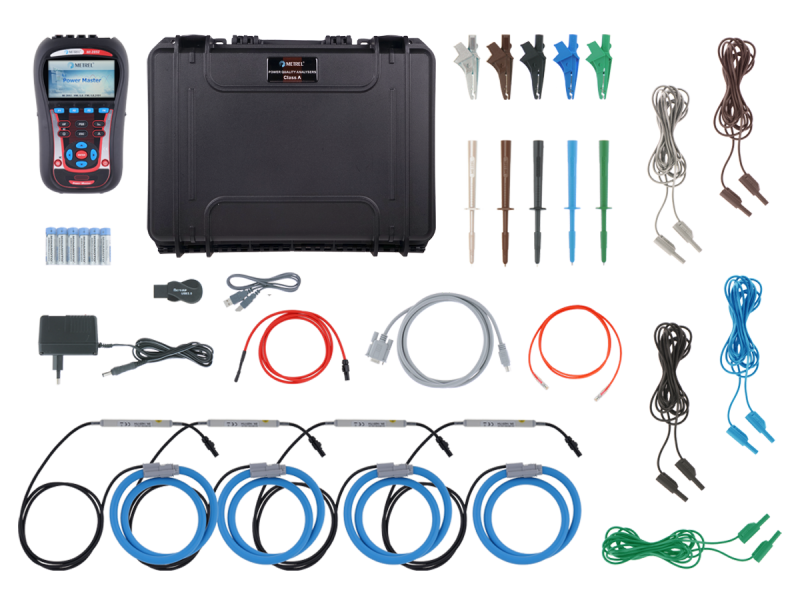

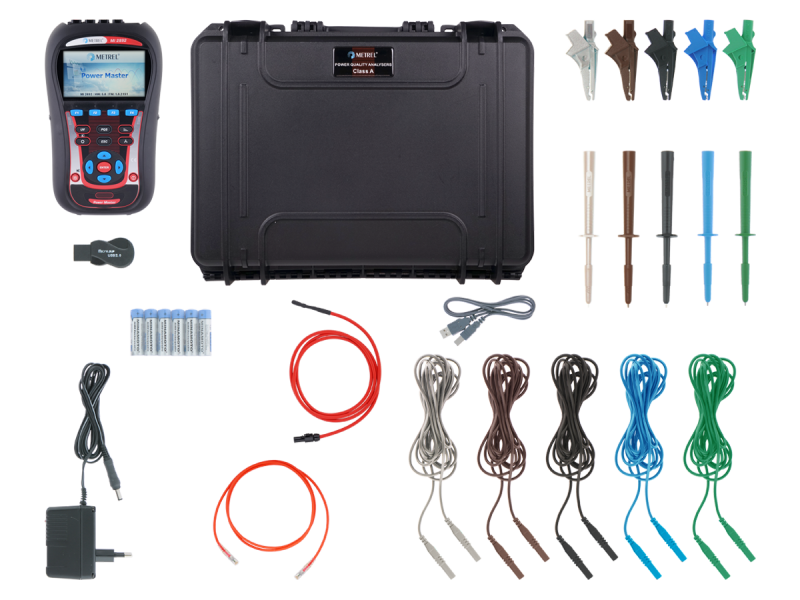

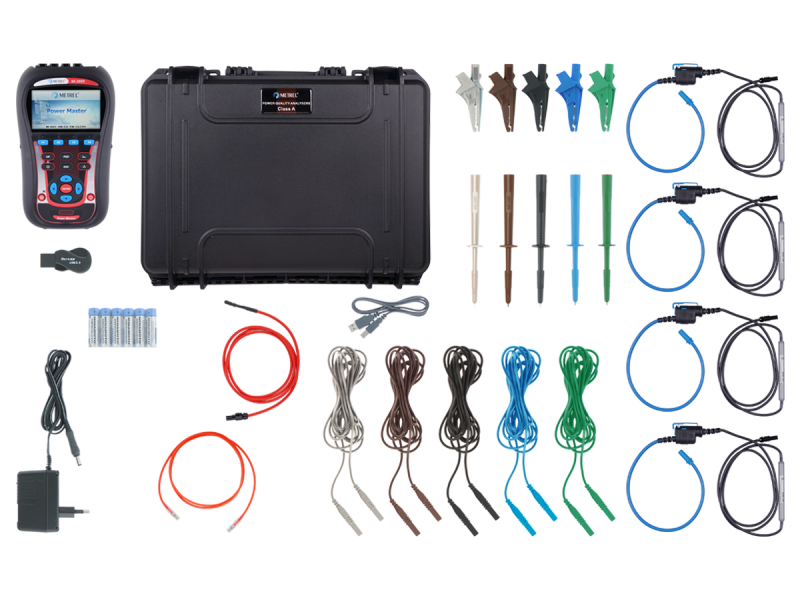

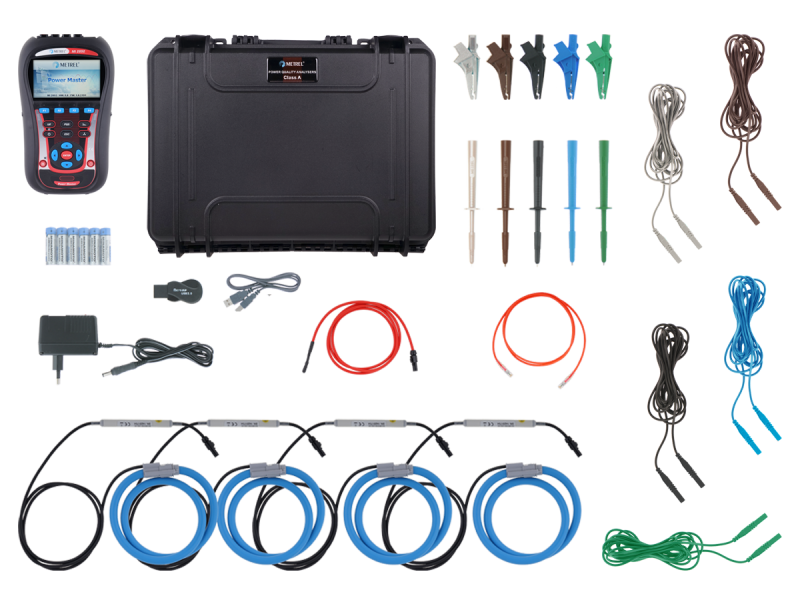

Kits

Normativas aplicadas

Calidad de la energía

  • PQA Competences: Power Quality Analyzing & Reporting
  • IEC/EN 61000-4-15 Electromagnetic compatibility (EMC) – Part 4: Testing and measurement techniques – Section 15: Flickermeter – Functional and design specifications
  • IEC/EN 61000-4-30 Ed. 3.0 Electromagnetic compatibility (EMC) – Part 4-30: Testing and measurement techniques – Power quality measurement methods
  • IEC/EN 61557-12 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 12: Power metering and monitoring devices (PMD)
  • IEEE 1459-2010 IEEE Standard Definitions for the Measurement of Electric Power Quantities Under Sinusoidal, Nonsinusoidal, Balanced, or Unbalanced Conditions
  • GOST 33073-2014 Energía eléctrica. Compatibilidad electromagnética de equipos técnicos. Control y seguimiento de la calidad de la energía eléctrica en los sistemas públicos de suministro eléctrico
  • GOST R 54149: 2010 Electric energy. lectromagnetic compatibility of technical equipment. Power quality limits in the public power supply systems
  • IEEE 519 Recommended Practice and Requirements for Harmonic Control in Electric Power Systems
  • EN 50160 Voltage characteristics of electricity supplied by public distribution networks

Seguridad del instrumento respecto del usuario

  • IEC/EN 61000 Electromagnetic compatibility (EMC) series
  • IEC/EN 61000-4-7 Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto

Características

Funciones de medición

  • Tensión: TRMS, pico, factor de cresta (4 canales);
  • Corriente: TRMS, pico, factor de cresta (4 canales);
  • Potencia (activa, reactiva, aparente);
  • Mediciones de potencia según IEEE 1459 (activa, no activa, fundamental, armónicos, desequilibrio de cargas);
  • VFD (variadores de frecuencia, 5 Hz – 110 Hz), 400 Hz;
  • Desequilibrio, medición de flicker;
  • Análisis de armónicos e interarmónicos hasta el armónico 50, medición de THD;
  • Energía (activa, reactiva, generada, consumida);
  • Captura y registro de eventos en el suministro eléctrico (desconexiones, interrupciones, subidas, caídas).
  • Monitorización y registro de corrientes de arranque;
  • Presentación, captura y y registro de formas de onda/arranque;
  • Registro de sobretensiones transitorias;
  • Análisis de la calidad de la energía según la norma EN 50160, IEEE 519;
  • Registro de hasta 7 alarmas ajustables;
  • Medición de temperatura;
  • Mediciones de eficacia del inversor fotovoltaico; Factor de potencia, tg fi.

Características clave

  • 4 canales de tensión con una amplia escala de medición: 0 ... 1000 Vrms (CAT III / 1000 V);
  • 4 canales de corriente con reconocimiento automático de pinzas y selección de escala “en el equipo“;
  • Detección automática de pinzas inteligentes y su escala;
  • Frecuencia de muestreo en grabación de transitorios 49 k muestras/segundo en 8 canales simultáneamente;
  • Cumplimiento de la norma de calidad de la energía IEC 61000-4-30 Clase A;
  • Análisis completo de calidad de energía según la norma EN 50160, incluida la señalización y los interarmónicos;
  • Soporte para tarjeta de memoria microSD (de 8 GB suministrada con el equipo) hasta 32 GB;
  • Terminales de entrada con código de colores y etiquetas en los terminales para adaptarse a la zona geográfica;
  • Menú principal intuitivo e iconos grandes que hacen que el equipo sea muy fácil de navegar y configurar;
  • Selección automática del rango de la pinza de corriente;
  • El potente software para PC PowerView3 permite la descarga, visualización y análisis de los datosregistrados, así como la generación de informes profesionales;
  • Pinzas flexibles (sin alimentación adicional) incluidas en el equipo estándar;
  • Comunicación remota mediante Ethernet Sincronización reloj con GPS - opcional).

Software

El software PowerView contiene un grupo de funcionalidades necesarias para realizar una profunda evaluación de la calidad de la energía y para la creación de informes complejos como:

  • Descarga de datos
  • Informe predefinido de calidad de la energía según EN50160
  • Fusión de datos
  • Transferencia de los datos de los ensayos a otras aplicaciones (Excel, Word, etc.)
  • Filtrado de datos registrados
  • Herramienta para la reparación de los datos en proceso de descarga para prevenir la pérdida de los mismos durante la transmisión

Datos técnicos

  • Tamaño: 230 x 140 x 80 mm
  • Peso (sin accesorios): 0.96 kg

Aplicaciones

Calidad de energía de baja tensión

  • Suministro ininterrumpido de energía
  • Informes de calidad de energía
  • Efectos de los problemas de calidad de la energía en el entorno laboral y de vida

Suministro y distribución de energía

  • Calidad de la energía
  • Sistema de alimentación ininterrumpida en la atención sanitaria

Especificaciones

Software

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet MI 2892 Power Master es 2020 11.03.2020 pdf 687.68 KB
Manual MI 2892 Power Master es 8.2.3 04.12.2018 20 752 281 pdf 6.52 MB Acceso
PC Software SW 0802 PowerView3 (64-bit) Multi-Language 3.0.0.5172 11.01.2021 Readme zip 152.38 MB Acceso
PC Software SW 0802 PowerView3 (32-bit) Multi-Language 3.0.0.5172 11.01.2021 Readme zip 152.05 MB Acceso
