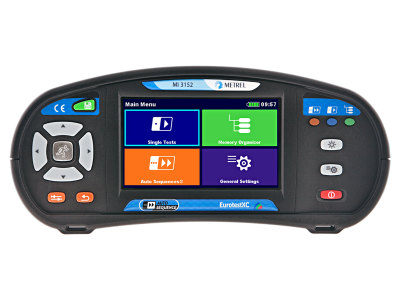

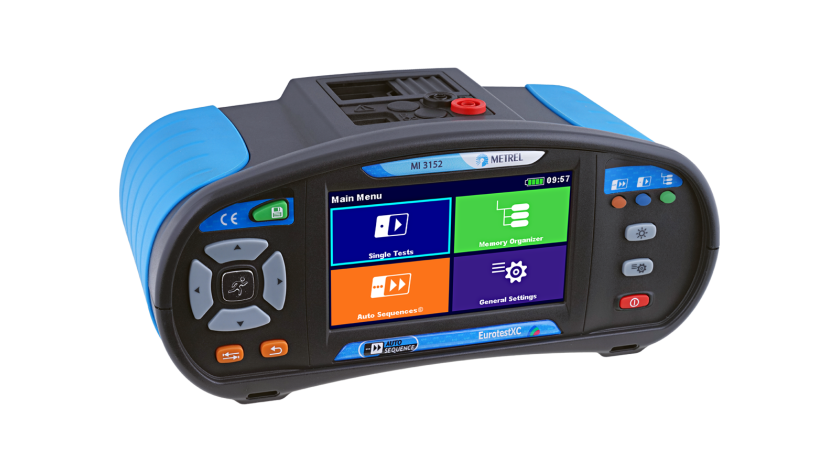

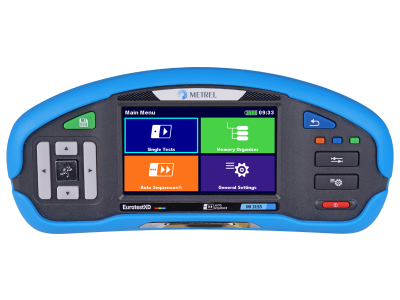

MI 3152 EurotestXC

Comprobadores multifunción

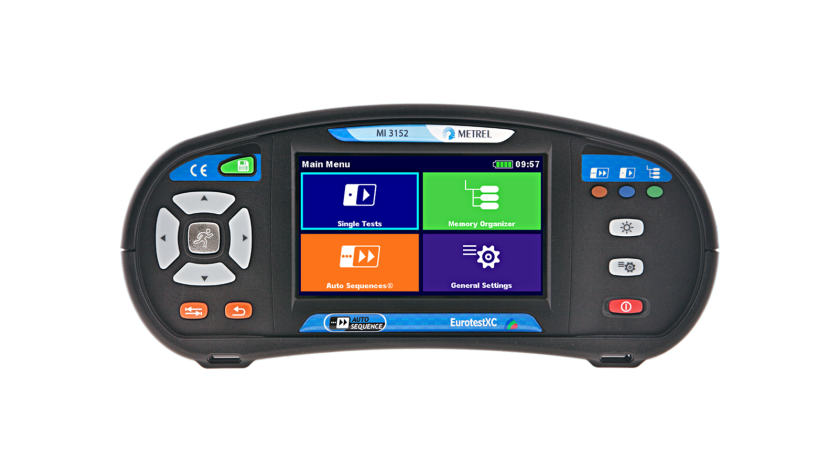

MI 3152 EurotestXC es un instrumento de la nueva generación de instrumentos de medida multifunción de Metrel. Las funciones que ya conocemos como pruebas de seguridad de la instalación eléctrica según la IEC/çen 61557 y la prueba de AUTOSECUENCIA en sitemas TN, TT e IT son ahora gestionadas por un nuevo interfaz de usuario completamente nuevo instalado sobre una gran pantalla táctil a color. Se han incluido una amplia gama de funciones: monitoreo online de la tensión, pruebas de secuencia de fase, mediciones de resistencia de tierra, medida de iluminancia y corriente TRMS, pruebas en RCD, pruebas de impedancia de línea y lazo y también medidas ISFL y pruebas del IMD.

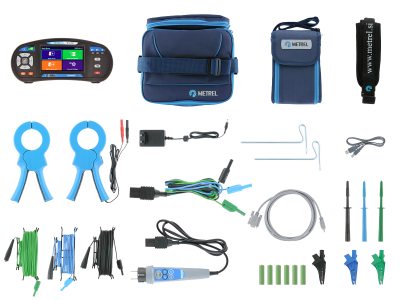

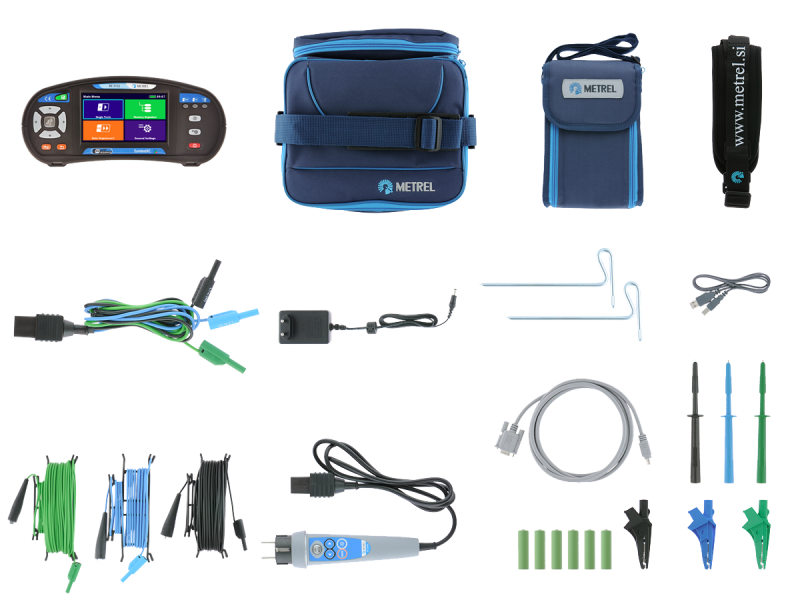

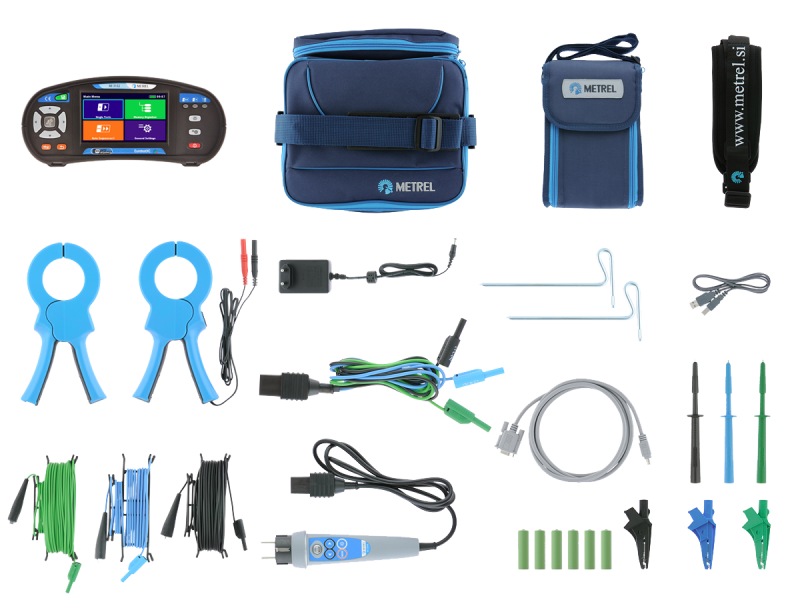

Kits

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-6 Electrical Installations for Buildings - Verification
  • IEC/EN 60364-4-41 Electrical Installations for Buildings - Protection against electric shock
  • IEC/EN 60755 General safety requirements for residual current operated protective devices
  • IEC/EN 61008-1 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs)
  • IEC/EN 61009 Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs)
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
  • IEC/EN 61557-3 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance
  • IEC/EN 61557-6 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 6: Effectiveness of residual current devices (RCD) in TT, TN and IT systems
  • IEC/EN 61557-7 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • VDE 0413 (IEC 61557) Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • AS / NZ 3017 Electrical installations – Verification guidelines
  • AS / NZ 3018 Electrical installations - Domestic installations
  • BS 7671 IEE Wiring Regulations (18th edition)
  • CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current

Protección contra rayos y puesta a tierra

  • LPSinsp Competences: Lightning Protection of Buildings Inspection
  • LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
  • IEC 62305 Protection against lightning - series
  • IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth
  • IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding

Calidad de la energía

  • PQA Competences: Power Quality Analyzing & Reporting
  • IEC/EN 61557-12 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 12: Power metering and monitoring devices (PMD)

Seguridad de los tableros de distribución eléctrica

  • ESB Competences: Electrical Switchboards Safety Testing
  • IEC/EN 62271 High-voltage switchgear and controlgear - series
  • IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
  • IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers

Seguridad eléctrica de las unidades móviles

  • eMOB Competences: Electrical LV Installations in Mobile Units Safety
  • IEC/EN/HD 60364-7-717 Low-voltage electrical installations: Requirements for special installations or locations – Supplies for Electrical Vehicles

Equipo de suministro de vehículos eléctricos

  • EVSE Competences: Electrical Vehicle Supply Equipment Safety
  • IEC/EN 61851 Electric vehicle conductive charging system
  • IEC/EN 62752 In-cable control and protection device for mode 2 charging of electric road vehicles (IC-CPD)
  • IEC/EN 62955 Residual direct current detecting device (RDC-DD) to be used for mode 3 charging of electric vehicles

Instalaciones de salas médicas y quirófanos

  • MEDi Competences: Medical and Surgery Rooms Electrical Installations Safety
  • IEC/EN 60364-7-710 Requirements for special installations or locations – Medical Location

Seguridad del instrumento respecto del usuario

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Características

Funciones de medición

  • Resistencia de aislamiento en continua de 50 V a 1000 V;
  • Continuidad de los conductores PE con 200mA CC de  corriente de prueba  con cambio de polaridad;
  • Continuidad de los conductores PE con corriente de prueba 7 mA sin disparo del RCD.
  • Impedancias de Linea/Bucle
  • Impedancia de bucle con la función de bloqueo de disparo del RCD;
  • Tensión y frecuencia TRMS;
  • Secuencia de fases;
  • Potencia y armónicos;
  • Pruebas de RCD (general y selectiva, tipo AC, A, F, B, B +);
  • Resistencia de tierra (método de 3 hilos y método de 2 pinzas);
  • Resistencia de tierra específica con adaptador-Rho (opcional);
  • Corrientes de carga y de fuga en TRMS (opcional);
  • Corriente de fuga de primera falla (ISFL);
  • Prueba de dispositivos de control de aislamiento (IMDS);
  • Iluminación (opcional);
  • Impedancia de bucle de alta resolución  (mOhm) (opcional).

Características clave

  • Mini AUTO SECUENCIA predefinida:
    - Auto TT (T, ZLN, Zs, Uc);
    - Auto TN / RCD (U, ZLN, Zs, RPE);
    - Auto TN (U, ZLN, Zlpe, RPE);
    - Auto de TI (U, ZLN, Isc, ISFL, IMD).
  • Pantallas de ayuda incorporadas para apoyarse  en el momento.
  • Tablas de fusibles incorporadas para una evaluación automática del resultado de las impedancias de línea/bucle
  • Monitorización de las 3 tensiones en tiempo real.
  • Cambio de polaridad automatico en la prueba de continuidad
  • Proceso de comprobación automatico de RCD
  • Incorpora cargador y baterías recargables como accesorios estándar.
  • Comunicación BT con PC, tablets Android y smartphones
  • PC Software Metrel ES Manager, para creación de estructuras de pruebas, cargas y descargar los resultados y crear informes.
  • Eurolink APP para Android, herramienta de gestión de datos (opcional)

Datos técnicos

  • Tamaño: 230 x 103 x 115 mm
  • Peso (sin accesorios): 1.3 kg

Aplicaciones

e-Mobility

  • Renewable power and car charging

Railways

  • Remote antenna tower earthing resistance

Seguridad en instalaciones eléctricas de baja tensión

  • Seguridad eléctrica de la subestación
  • Conexión a la red y tensiones de contacto durante la falla
  • Tablero de distribución y protección automática de desconexión
  • Seguridad eléctrica de lugares públicos

Protección contra rayos y puesta a tierra de baja tensión

  • Medición de puesta a tierra con método de caída de potencial
  • Método de 2 pinzas para medir la protección contra rayos y tierra
  • Dispositivos de protección contra sobretensiones

Ubicaciones especiales

  • Lugares húmedos y al aire libre
  • Sistema de TI
  • Instalaciones DC
  • Construcción y prueba de SEVE

Protección contra rayos y puesta a tierra en hospitales

  • Método de 2 pinzas para medir la protección contra rayos y tierra
  • Medición de la toma de tierra del hospital con el método de la caída de potencial
  • Conexión a la red y tensiones de contacto durante la falla
  • Dispositivos de protección contra sobretensiones en hospitales

Suministro y distribución de energía

  • Tableros de distribución de hospitales y protección automática contra desconexiones

Salas de cirugía o quirófanos

  • Sistema TI médico
  • Los DCR de zonas aisladas

Salas de recuperación de pacientes y salas de hospital

  • Seguridad eléctrica pública y del espacio de trabajo en la atención médica
  • Seguridad eléctrica en zonas húmedas de hospitales

Fuentes de energía auxiliar en la sanidad

  • Seguridad del generador
  • Ambulancias
  • Hospital de campaña

Especificaciones

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet MI 3152 EurotestXC es 2016 15.11.2017 pdf 627.96 KB
Manual MI 3152 EurotestXC es 1.2.5. 20.06.2019 20 752 509 pdf 5.45 MB Acceso
DoC EU Declaration of Conformity Multi-Language 10.08.2021 QR code Enlace externo Desconocida
PC Software SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.17.0.6962 02.07.2021 Readme zip 307.51 MB Acceso
Android SW 1304 aMESM Android en 04.01.2021 QR code Enlace externo Desconocida
