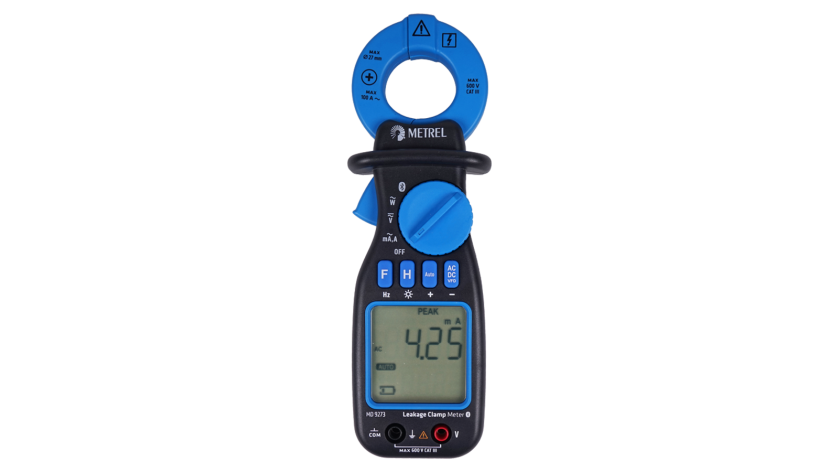

MD 9273 Pinza de fugas TRMS Bluetooth® con funciones de potencia
Pinzas amperimétricas
La MD 9273 es la nueva incorporación con tecnología Bluetooth para la gama de comprobadores multifuncionales Metrel MI 3155, MI 3152 y MI 3325.
Al combinarlos, permiten realizar medidas a una distancia segura. Estos instrumentos multifuncionales registran las corrientes de arranque de la medición del MD 9273 y muestran los datos en forma de tabla o gráfico; también pueden utilizarse para generar una señal de 128 Hz que el MD 9273 puede filtrar y seguir para el trazado de cables. Cuando actúa como sonda remota, permite enviar datos de corriente, tensión, potencia y armónicos. Por otro lado, es un instrumento independiente con mejoras de precisión y construcción y nuevas funciones, como el filtro VFD. Puede medir con precisión la corriente de fuga AC TRMS, pérdidas en el sistema, sugerir posibles causas de la pérdida, detectar los armónicos de la señal y realizar pruebas básicas de calidad del suministro.
Al combinarlos, permiten realizar medidas a una distancia segura. Estos instrumentos multifuncionales registran las corrientes de arranque de la medición del MD 9273 y muestran los datos en forma de tabla o gráfico; también pueden utilizarse para generar una señal de 128 Hz que el MD 9273 puede filtrar y seguir para el trazado de cables. Cuando actúa como sonda remota, permite enviar datos de corriente, tensión, potencia y armónicos. Por otro lado, es un instrumento independiente con mejoras de precisión y construcción y nuevas funciones, como el filtro VFD. Puede medir con precisión la corriente de fuga AC TRMS, pérdidas en el sistema, sugerir posibles causas de la pérdida, detectar los armónicos de la señal y realizar pruebas básicas de calidad del suministro.
¿Posee este producto?
¿Cuál es el mejor para usted?

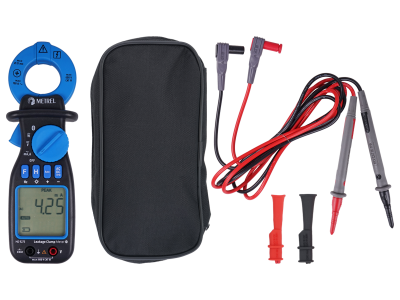

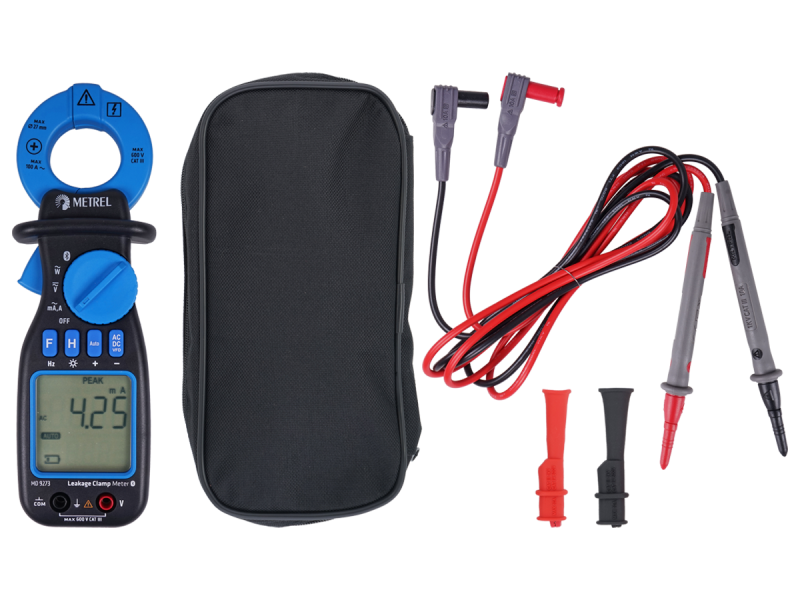

Seleccione un conjunto
- MD 9273 Pinza de fugas TRMS Bluetooth® con funciones de potencia
- Cable de prueba con sonda, 2 unidades
- AMD 9028 Pinza de cocodrilo, 2 unidades
- Pila de 1,5 V, tipo AA, 2 unidades
- Bolsa
- Manual de instrucciones
- Certificado de calibración
Videos
Promotional
Instructional
Instructional
Instructional
Instructional
Instructional
Normativas aplicadas
Instalación de BT en edificio
- EISinsp kompetence: Pregledi nizkonapetostnih inštalacij
Seguridad de los aparatos portátiles
- PAT kompetence: Testiranje varnosti aparatov
Seguridad del instrumento respecto del usuario
- Normativa EMC 2004/108 / EC sobre compatibilidad electromagnética
- Normativa EMC 89/336/EE sobre compatibilidad electromagnética
- IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
- IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
- IEC/EN 61010-2-032 Safety requirements for electrical equipment for measurement, control and laboratory use - Part 2-032: Particular requirements for hand-held and hand-manipulated current sensors for electrical test and measurement
- IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage
Seguridad de CEM
- IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
Características
Funciones de medición
- Medición de tensión TRMS AC y DC.
- Medición de corriente TRMS AC.
- Medición de frecuencia.
- Medición de la frecuencia y la tensión del VFD.
- Medición de armónicos.
- Medición de parámetros de potencia.
Características clave
- Bluetooth para conexión a MI 3155, MI 3152 y MI 3325.
- Registro de corrientes de arranque con MI 3155, MI 3152 y MI 3325.
- Mediciones remotas de corriente, tensión, potencia, armónicos de corriente y armónicos de tensión con MI3155, MI3152 y MI3325.
- Filtro de rechazo de banda (notch) de 128 Hz para el trazado de cables.
- TRMS: mediciones precisas en señales sinusoidales y no sinusoidales.
- Tamaño de la mordaza: 28 mm.
- Mordaza apantallada: la mordaza apantallada permite utilizar la pinza amperimétrica en los entornos más ruidosos.
- Precisión: lecturas de corriente AC con una precisión del 0,8 % y una resolución base de 0,01 mA y de tensión con una precisión del 0,5 % y una resolución base de 0,01 V.
- Potencia: mide distintos parámetros de potencia (activa, reactiva, aparente, THD, FP, desplazamiento de fase).
- Análisis inteligente de pérdidas: algoritmos complejos que detectan las pérdidas y permiten determinar las posibles causas de la pérdida de corriente.
- Armónicos: mide los componentes armónicos de corriente o tensión y un valor porcentual hasta los armónicos de orden 19.
- THD y FP: la doble pantalla permite visualizar las lecturas junto con la distorsión armónica total (THD) o el factor de potencia (FP).
- Valor de pico: se puede mostrar el valor de pico de la forma de onda o el factor de cresta.
- Modo MÁX/MÍN/RETENCIÓN: muestra el valor máximo, el mínimo o el último valor medido.
Datos técnicos
- Dimensiones: 185 mm x 62 mm x 42 mm
- Peso: 210 g
Aplicaciones
Generación de energía
- Analiza kakovosti električne energije na inštalacijah s srednjo napetostjo
Protección contra rayos y puesta a tierra de baja tensión
- Dispositivos de protección contra sobretensiones
Calidad de energía de baja tensión
- Suministro ininterrumpido de energía
Ubicaciones especiales
- Lugares húmedos y al aire libre
- Construcción y prueba de SEVE
Machines safety
- Seguridad de máquinas y cargas conectadas fijas
Protección contra rayos y puesta a tierra en hospitales
- Dispositivos de protección contra sobretensiones en hospitales
Suministro y distribución de energía
- Tableros de distribución de hospitales y protección automática contra desconexiones
- Calidad de la energía
- Sistema de alimentación ininterrumpida en la atención sanitaria
Salas de cirugía o quirófanos
- Sistema TI médico
- Los DCR de zonas aisladas
- Dispositivos médicos
Salas de recuperación de pacientes y salas de hospital
- Seguridad eléctrica pública y del espacio de trabajo en la atención médica
Fuentes de energía auxiliar en la sanidad
- Seguridad del generador
- Ambulancias
Mantenimiento preventivo
- Resistencia de tierra básica
- Medidas de tensión
- Medidas de corriente
- Seguridad de los aparatos portátiles
Solución de problemas
- Sistemas fotovoltaicos
- Solución de problemas de aparatos
- Detección de secuencia de fase
Objetivo general
- Trabajo de pasatiempo
Especificaciones
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MD 9273 Pinza de fugas | es | 2023 | 08.03.2023 | 390.32 KB |
|
