MI 3125 BT EurotestCOMBO

Comprobadores multifunción

MI 3125 BT EurotestCOMBO
MI 3125 BT EurotestCOMBO

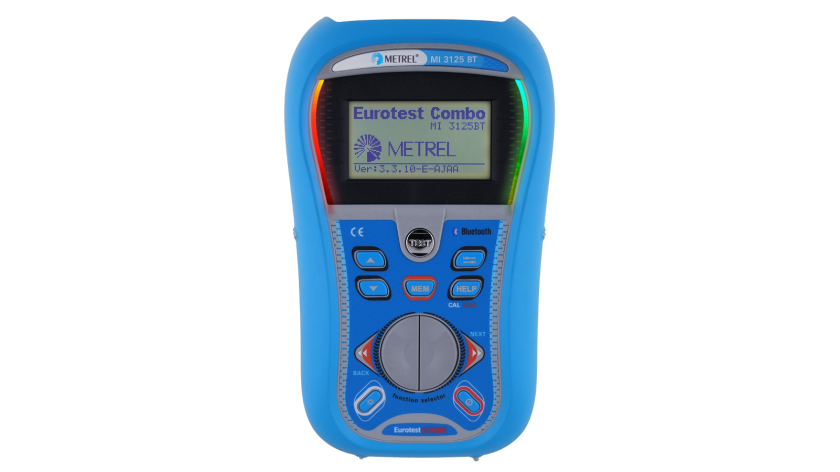

MI 3125 BT EurotestCOMBO Nuevo es el instrument idea para aquellos ingenieros los cuales realizan un alto número de pruebas en sistemas TT y TN. Contiene todo lo necesario para realizar pruebas en instalaciones de BT, MI 3125 BT ofrece la nueva función de hacer pruebas en RCD tipo B (DC sensible). EurotestCOMBO esta equipado con las características de fusibles y RCD, s (incluido tipo B) para la evaluación de los resultadosde impedancia de línea / bucle . Su brillante pantalla de gran tamaño y sus grandes botones permiten un fácil manejo del instrumento (incluso con guantes). Los LEDs rojo y verde en ambos lados de la pantalla proporcionan una evaluación rápida y clara de verificación PASA / NO PASA de los resultados. Cada prueba tiene su propia pantalla de ayuda donde podemos ver como conectar el instrumento y como realizar la medición. Todos los resultados pueden ser guardados rápidamente y referenciados al instrumento a través del software EuroLink PRO (incluido en el set estándar) para después descargarlos en el ordenador para su evaluación y para generar el informe posterior.
Seleccione un conjunto

¿Posee este producto?

Reparación y Calibración
Soporte técnico
Preguntas frecuentes
Centro de documentación
Metrel Academia

Seleccione un conjunto

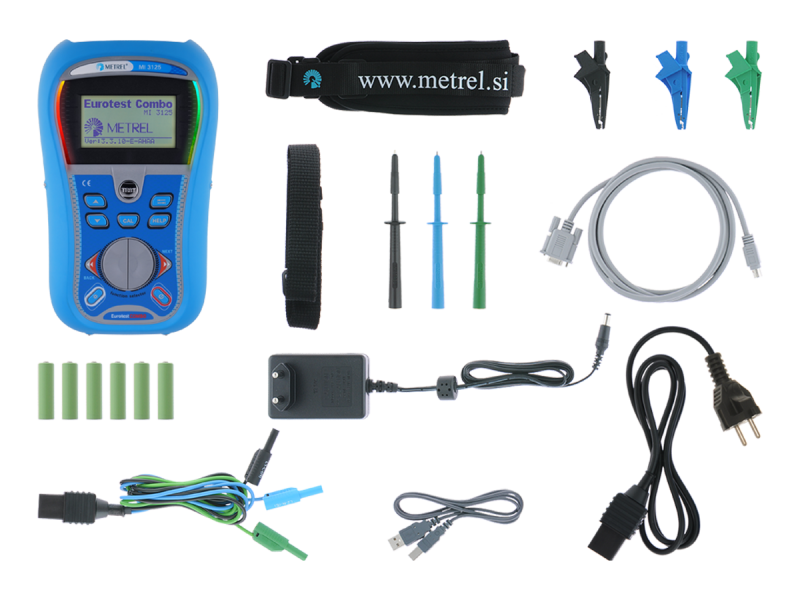

MI 3125 BT Kit estándar

  • Equipo EurotestCOMBO
  • Juego de correas de transporte
  • Cable de prueba, 3 x 1.5 m
  • Cable de prueba tipo schuko, 1.5 m
  • Puntas de prueba, 3 uds. (azul, negro, verde)
  • Cocodrilos, 3 uds (azul, negro, verde)
  • Adaptador de corriente + 6 pilas NiMH recargables, tipo AA
  • Cable USB
  • Cable RS232 - PS/2
  • Software para PC EuroLink PRO
  • Manual de instrucciones abreviado
  • Manual de instrucciones y guía en CD
  • Certificado de calibración
Añadir a consulta
Accesorios opcionales

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-6 Electrical Installations for Buildings - Verification
  • IEC/EN 60364-4-41 Electrical Installations for Buildings - Protection against electric shock
  • IEC/EN 60755 General safety requirements for residual current operated protective devices
  • IEC/EN 61008-1 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs)
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
  • IEC/EN 61557-3 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance
  • IEC/EN 61557-6 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 6: Effectiveness of residual current devices (RCD) in TT, TN and IT systems
  • IEC/EN 61557-7 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • VDE 0413 (IEC 61557) Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • AS / NZ 3017 Electrical installations – Verification guidelines
  • AS / NZ 3018 Electrical installations - Domestic installations
  • BS 7671 IEE Wiring Regulations (18th edition)
  • CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current

Protección contra rayos y puesta a tierra

  • LPSinsp Competences: Lightning Protection of Buildings Inspection
  • LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
  • IEC 62305 Protection against lightning - series
  • IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth
  • IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding

Seguridad del instrumento respecto del usuario

  • Normativa EMC 89/336/EE sobre compatibilidad electromagnética
  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series

Características

Funciones de medición

  • Resistencia de aislamiento con tensiones DC
  • Continuidad de los conductores PE con corrientes de prueba 200 mA DC y cambio de polaridad
  • Continuidad de los conductores PE con prueba de corriente a 7 mA (medición en continua)
  • Impedancias de línea/bucle
  • Impedancia de bucle con función de bloqueo de disparo del RCD
  • Tensiones y frecuencias TRMS
  • Secuencia de fase
  • Pruebas RCD (general y selectivos, tipo AC, A y B)
  • Resistencia de tierra (métodos de 3 hilos)

Características clave

  • Indicadores LED para una rápida evaluación PASA / NO PASA a ambos lados del display
  • Pantallas de ayuda integradas
  • Prueba para RCD tipo B
  • Medicion de la resistencia de tierra a 3 hilos utilizando dos picas adicionales
  • Tablas de impedancias de bucle integradas que permiten una evaluación rápida de las impedancias de línea / bucle comparándolas con la norma
  • Monitorización de las 3 tensiones en tiempo real
  • Inversión automática de la polaridad en la prueba de continuidad
  • Amplio rango de medición para la prueba de aislamiento con tensiones desde 50 V hasta 1000 V, leyendo hasta 1000 MΩ
  • Calculo de la impedancia de bucle sin disparo del RCD mediante la función Zs (RCD) con bloqueo de disparo
  • Cargador y recargador de baterías integrado como accesorio estándar
  • Prueba automática de RCD
  • Comunicación Bluetooth con PC, tabletas Android y “smartphones”
  • Software PC EuroLink PRO descarga parámetros y resultados de la prueba y crea informes de la prueba
  • APP Android Eurolink  (opción)

Datos técnicos

Tamaño: 230 x 140 x 80 mm
Peso (sin accesorios): 1.0 kg

Aplicaciones

Salas de recuperación de pacientes y salas de hospital

  • Seguridad eléctrica pública y del espacio de trabajo en la atención médica

Fuentes de energía auxiliar en la sanidad

  • Hospital de campaña

Mantenimiento preventivo

  • Prueba de aislamiento y continuidad de tierra
  • Pruebas DCR de impedancia de línea y bucle
  • Resistencia de tierra básica
  • Medidas de tensión
  • Medidas de corriente
  • Medidas de frecuencia

Solución de problemas

  • Solución de problemas de instalación

Especificaciones


Imprimir

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
PC SW EuroLink PRO en 1.0 13.03.2014 pdf 915.07 KB
MI 3125 BT EurotestCOMBO en 2020 18.06.2020 pdf 752.16 KB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3125 BT EurotestCOMBO es 2.7.10. 05.04.2023 20 753 326 pdf 2.7 MB Acceso
DoC Idioma Versión Fecha Notas Tipo Tamaño Descargar
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Enlace externo Desconocida
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 0101 EuroLink PRO (EU) en 4.38 18.01.2022 Readme zip 60.59 MB Acceso
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.25.1.56 24.10.2024 Readme zip 440.8 MB Acceso
Android Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1304 aMESM Android en 04.01.2021 QR code Enlace externo Desconocida
SW 1307 Eurolink Android en 04.01.2021 QR code Enlace externo Desconocida
