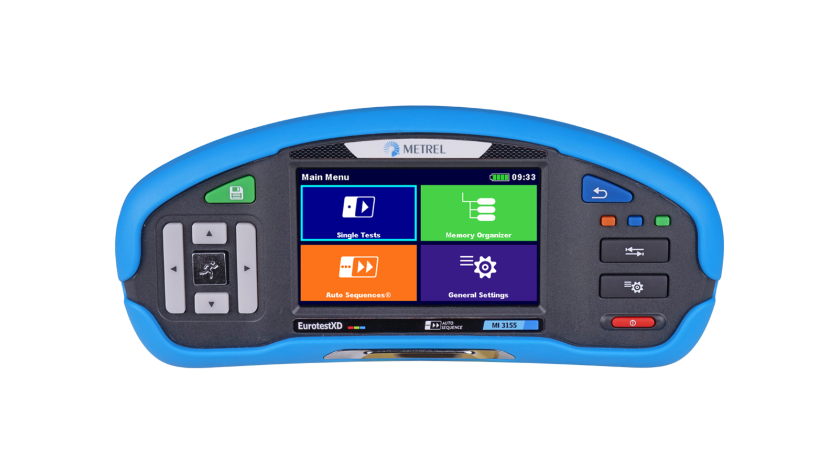

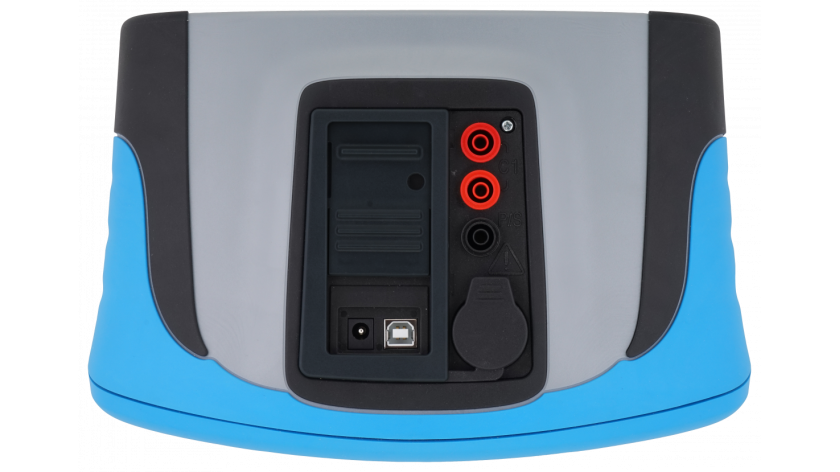

MI 3155 EurotestXD Destacado

Comprobadores multifunción

El MI 3155 EurotestXD es el nuevo medidor multifunción estrella avanzado de Metrel. Está especialmente diseñado para el sector industrial y se diferencia del resto por su diseño ergonómico e interfaz de usuario muy intuitiva con un organizador de medidas y AUTO SECUENCIAS totalmente programables. Se controla con una gran pantalla táctil a color y cumple con las normas de funcionalidad (p.e. IEC/EN 61557) y otras normativas de referencia para comprobaciones (p.e. IEC/EN/HD 60364-4-41,...) aplicables a instrumentos de medición de corriente TRMS, pruebas de diferenciales y de impedancia de línea y bucle con 3 (y 4) hilos y mediciones de resistencia de tierra. Además el instrumento realiza muchas más pruebas y mediciones, como la monitorización de la tensión on-line, la comprobacion de la secuencia de las fases, la prueba de varistores, el cálculo PI/DAR, medidas de luminosidad, comprobación del tiempo de descarga, mediciones ISFL, pruebas IMD e inspecciones funcionales y visuales.

Seleccione un conjunto

Videos

Promotional

Instructional

Instructional

Instructional

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp kompetence: Pregledi nizkonapetostnih inštalacij
  • EISc kompetence: Varnost nizkonapetostnih inštalacij za izvajalce in vzdrževalce
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-6 Electrical Installations for Buildings - Verification
  • IEC/EN 60364-4-41 Electrical Installations for Buildings - Protection against electric shock
  • IEC/EN 60755 General safety requirements for residual current operated protective devices
  • IEC/EN 61008-1 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs)
  • IEC/EN 61009 Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs)
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
  • IEC/EN 61557-3 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance
  • IEC/EN 61557-6 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 6: Effectiveness of residual current devices (RCD) in TT, TN and IT systems
  • IEC/EN 61557-7 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • IEC/EN 61557-11 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 11: Effectiveness of residual current monitors (RCM) in TT, TN and IT systems
  • IEC/EN 60364-7 Electrical Installations for Buildings - Requirements for special installations or locations
  • VDE 0413 (IEC 61557) Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • AS / NZ 3017 Electrical installations – Verification guidelines
  • AS / NZ 3018 Electrical installations - Domestic installations
  • BS 7671 IEE Wiring Regulations (18th edition)
  • CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current

Protección contra rayos y puesta a tierra

  • LPSinsp komeptence: Pregled strelovodne zaščite zgradb
  • LPSc kompetence: Strelovodna zaščita za izvajalce in vzdrževalce
  • IEC 62305 Zaščita pred delovanjem strele
  • IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth
  • IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding

Energética Eléctrica

  • EEA kompetence: Elektroenergetska omrežja s samodejno zaščito
  • IEC/EN 60909-0 Short-circuit currents in three-phase a.c. systems - Part 0: Calculation of currents
  • IEC / EN 60947-2 Low-voltage switchgear and controlgear – Part 2: Circuit-breakers

Puesta y conexión a tierra

  • EES kompetence: Varnost ozemljitve elektroenergetskih sistemov
  • HD 637 S1 Ozemljitev elektroenergetskih postrojev, ki presegajo 1 kV izmenične napetosti
  • IEEE Guide for Safety in AC Substation Grounding
  • IEEE 81-2012 IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System
  • IEEE 142 Recommended Practice for Grounding of Industrial and Commercial Power Systems
  • IEEE 367-2012 - IEEE Recommended Practice for Determining the Electric Power Station Ground Potential Rise and Induced Voltage from a Power Fault
  • EN 50522 Ozemljitev elektroenergetskih postrojev, ki presegajo 1 kV izmenične napetosti
  • RAT 2008 Spanish high-voltage regulation

Calidad de la energía

  • PQA kompetence: Analiza kakovosti električne energije in poročanje
  • IEC/EN 61557-12 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 12: Power metering and monitoring devices (PMD)

Seguridad de los tableros de distribución eléctrica

  • ESB kompetence: Testiranje varnosti električnih omaric
  • IEC/EN 62271 High-voltage switchgear and controlgear - series
  • IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
  • IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers

Seguridad de las máquinas

  • MST kompetence: Testiranje varnosti električnih strojev
  • IEC/EN 50191 Erection and operation of electrical test equipment
  • IEC/EN 61557-14 Electrical safety in low voltage distribution systems up to 1 000 V a.c and 1 500 V d.c - Equipment for testing,measuring or monitoring of protective measures - Part 14: Equipment for testing the safety of electrical equipment for machinery

Seguridad eléctrica de las unidades móviles

  • eMOB kompetence: Električne nizkonapetostne inštalacije v mobilnih enotah
  • IEC/EN/HD 60364-7-717 Nizkonapetostne električne inštalacije - 7-717. del: Zahteve za posebne inštalacije ali lokacije - Premične ali prenosne enote
  • ISO 6469-3 - Electrically propelled road vehicles Safety specification Part 3: Electrical safety

Equipo de suministro de vehículos eléctricos

  • EVSE kompetence: Varnost opreme za polnjenje električnih vozil
  • IEC/EN 61851 Electric vehicle conductive charging system
  • IEC/EN 62752 In-cable control and protection device for mode 2 charging of electric road vehicles (IC-CPD)

Equipo médico eléctrico

  • AS/NZS 3551 Management programs for medical devices

Instalaciones de salas médicas y quirófanos

  • MEDi kompetence: Električna varnost bolnišničnih in kirurških prostorov

Seguridad del instrumento respecto del usuario

  • IEC 61000-6-4:2015 Electromagnetic compatibility (EMC) - Part 6-4: Generic standards - Emission standard for industrial environments
  • Normativa EMC 89/336/EE sobre compatibilidad electromagnética
  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series

Características

Funciones de medición

  • Mediciones de impedancia de transformadores activos mediante prueba de 4 hilos;
  • Evaluación de la corriente de cortocircuito con alta precisión y cálculo del factor punto caliente (H);
  • Prueba de 3 hilos de PE (función RPE) sin cable de prolongación;
  • Función de aislamiento automática entre L-N, N-PE y L-PE (función R AIS TODO);
  • Prueba de continuidad de 4 hilos;
  • Resistencia de aislamiento con tensión DC desde 50 V a 2500 V y cálculo de PI, DAR;
  • Prueba de varistores;
  • Continuidad de conductores PE con corriente de prueba de 200 mA DC y cambio de polaridad;
  • Continuidad de conductores PE con corriente de prueba de 7 mA sin disparo del RCD;
  • Medición de impedancia de bucle con 2 y 3 hilos (L-PE) con bloqueo de disparo del RCD;
  • Medición de tensión de contacto con sonda P/S externa.
  • Medición de impedancia de línea de 2 y 3 hilos (L-L, L-N);
  • Mediciones de tensiones monofásicas / trifásicas TRMS y frecuencia;
  • Mediciones de Línea, bucle y RCD en un rango de frecuencia de 16 ... 400 Hz;
  • Secuencia de fases;
  • Medición de potencia y THD (hasta el 12º armónico);
  • Comprobación RCD (general and selectivo, tipo AC, A, F, B, B+, MI RCD, EV RCD, PRCD, PRCD-K, PRCD-S);
  • Resistencia de tierra (Método de los 3 hilos y de las 2 pinzas);
  • Resistencia de tierra específica con adaptador Ro (opcional);
  • Corrientes de fuga y de carga TRMS (opcional);
  • Corriente de fuga de primer fallo (ISFL);
  • Comprobación de los dispositivos de control de aislamiento (IMDs);
  • Incluye el modo Máquina con tiempo de descarga;
  • Iluminación (opcional);
  • Impedancia de bucle de alta resolución (mΩ) (opcional);
  • Soporte EVSE (Equipo de suministro de vehículo eléctrico) (opcional);
  • Determinación de la localización de cables (opcional);
  • Soporte de escáner QR y/o de código de barras (opcional).

Características clave

  • AUTO SECUENCIAS PROGRAMABLES.
  • AUTO SECUENCIAS en función del perfil predefinido.
  • Pruebas automáticas predefinidas:
    - Auto TT (U, Zln, Zs, Uc);
    - Auto TN/RCD (U, Zln, Zs, Rpe);
    - Auto TN (U, Zln, Zlpe, Rpe);
    - Auto IT (U, Zln, Isc, Isfl, IMD).
  • Inspecciones funcionales.
  • Inspecciones visuales.
  • Inspecciones personalizadas (visual y funcional) que pueden incluirse en las AUTO SECUENCIAS.
  • AUTO SECUENCIAS EVSE e inspecciones funcionales.
  • Inspecciones funcionales y visuales de máquinas.
  • Pantallas de ayuda incorporadas para comprobación in situ.
  • Tablas de fusibles incorporadas para la evaluación automática del resultado de la impedancia de línea/bucle.
  • Monitorización de las 3 tensiones en tiempo real.
  • Inversión automática de la polaridad en la prueba de continuidad.
  • Procedimiento de prueba automático de Diferenciales (AUTO RCD).
  • Procedimiento de prueba automático de Impedancia (AUTO Z).
  • Filtro de medición de acuerdo al grupo de área seleccionado.
  • Cargador integrado y pilas recargables como accesorio estándar.
  • Comunicación BT con PC, tablets Android tablets y smart phones mediante BT integrado.

Datos técnicos

Peso: 1.78 kg
Tamaño (l x a x p): 252 x 111 x 165 mm

Aplicaciones

Generación de energía

  • Ozemljitev in strelovodna zaščita v termoelektrarnah

Fuentes de energía renovables

  • Testiranje statorjev generatorjev
  • Testiranje strelovodnih sistemov vetrnih elektrarn
  • Metoda padca potenciala solarnih in vetrnih elektrarn
  • Dvokleščna metoda za meritve ozemljitvenih zank okoli sončnih elektrarn

Distribución de potencia

  • Napetosti koraka in dotika pri transformatorjih
  • Izolacija dolgih kablov
  • Prestavno razmerje, upornost navitij, odcepni preklopnik

Industrial installations

  • Ozemljitvena upornost oddaljenih antenskih stolpov
  • Impedanca transformatorjev pod napetostjo in tokovi napake s hot faktorjem
  • Métodos específicos de medición de la resistencia de tierra
  • Relé de fuga a tierra y corrientes de falla

Seguridad en instalaciones eléctricas de baja tensión

  • Seguridad eléctrica de la subestación
  • Conexión a la red y tensiones de contacto durante la falla
  • Tablero de distribución y protección automática de desconexión
  • Seguridad eléctrica de lugares públicos

Protección contra rayos y puesta a tierra de baja tensión

  • Medición de puesta a tierra con método de caída de potencial
  • Método de 2 pinzas para medir la protección contra rayos y tierra
  • Dispositivos de protección contra sobretensiones

Calidad de energía de baja tensión

  • Efectos de los problemas de calidad de la energía en el entorno laboral y de vida

Ubicaciones especiales

  • Lugares húmedos y al aire libre
  • Sistema de TI
  • Instalaciones DC
  • Construcción y prueba de SEVE

e-Mobility

  • EVSE testiranje inštalacij
  • EVSE periodični pregledi
  • Obnovljivi viri in polnjenje električnih vozil

Mobile installations

  • Vozila z generatorjem na krovu
  • Gradnja in vzdrževanje cest
  • Reševalna vozila
  • Telekomunikacijska oprema v mobilnih inštalacijah

Protección contra rayos y puesta a tierra en hospitales

  • Método de 2 pinzas para medir la protección contra rayos y tierra
  • Medición de la toma de tierra del hospital con el método de la caída de potencial
  • Conexión a la red y tensiones de contacto durante la falla
  • Dispositivos de protección contra sobretensiones en hospitales

Suministro y distribución de energía

  • Tableros de distribución de hospitales y protección automática contra desconexiones

Salas de cirugía o quirófanos

  • Sistema TI médico
  • Los DCR de zonas aisladas

Salas de recuperación de pacientes y salas de hospital

  • Seguridad eléctrica pública y del espacio de trabajo en la atención médica
  • Seguridad eléctrica en zonas húmedas de hospitales

Fuentes de energía auxiliar en la sanidad

  • Seguridad del generador
  • Ambulancias
  • Hospital de campaña

Especificaciones

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3155 EurotestXD es 2022 26.05.2022 pdf 1.19 MB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3155 EurotestXD es 1.2.6. 07.10.2022 20 752 846 pdf 7.03 MB Acceso
DoC Idioma Versión Fecha Notas Tipo Tamaño Descargar
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Enlace externo Desconocida
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.22.0.1063 17.11.2023 Readme zip 367.44 MB Acceso
