MI 3144 Euro Z 800V
MI 3144 Euro Z 800V

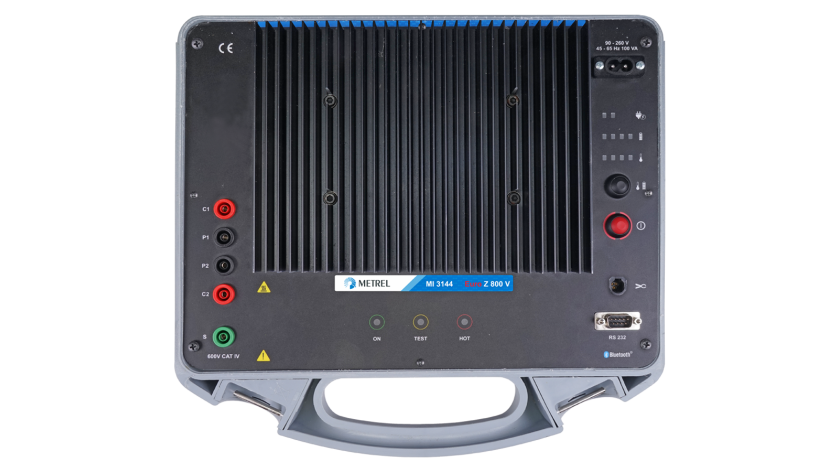

El MI 3144 Euro Z 800 V es una herramienta de comprobación multifuncional, con batería portátil (de iones de litio) o enchufable a la corriente, que goza además de una excelente protección IP: IP 65 (con el maletín cerrado), IP 54 (con el maletín abierto). Se puede controlar con la app para Android aMESM, MI 3152, MI 3152H, MI 3155 o MI 3325. El MI 3144 Euro Z 800 V está diseñado para medir la eficacia de la protección de disparo automática de transformadores y otros equipos de alta tensión. Esta herramienta de comprobación en entornos industriales es ideal, gracias a las mediciones de las impedancias de bucle y línea de alta precisión en circuitos CA y CC, las mediciones de línea y bucle con elevada corriente dR 300A para comprobación de caídas de corriente parciales y de tensión parciales, la medición de la tensión de contacto, la comprobación de fugas eléctricas en relés diferenciales con inyección de corrientes erróneas y la medición del tiempo de disparo y la medición de las fuentes de corriente continua, acumuladores, baterías, líneas de corriente continua y circuitos.
Seleccione un conjunto

¿Posee este producto?

Reparación y Calibración
Soporte técnico
Preguntas frecuentes
Centro de documentación
Metrel Academia

Seleccione un conjunto

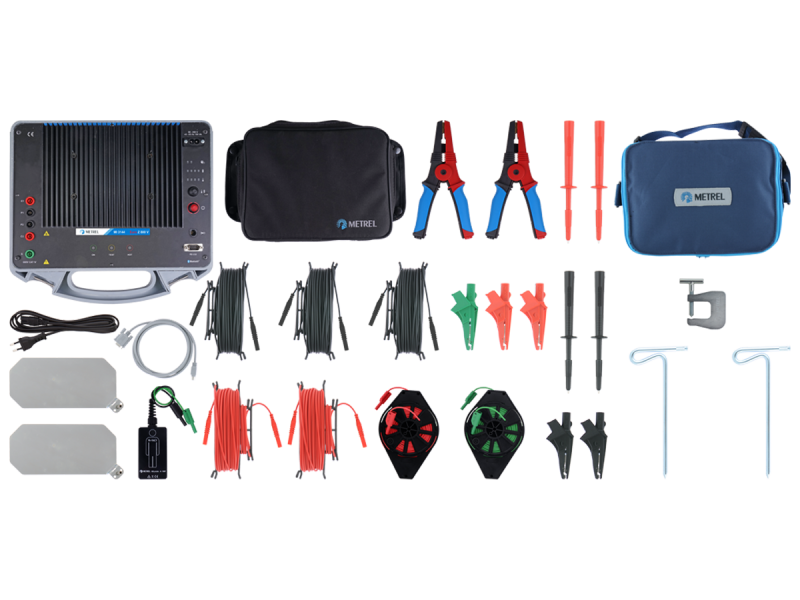

MI 3144 Kit estándar

  • Instrumento MI 3144 Euro Z 800 V
  • Cable de alimentación
  • Cable RS232-PS/2
  • Cable de prueba 5 m, negro, 2 uds
  • Cable de prueba 5 m, rojo, 2,5 mm2, 2 uds
  • Cable de prueba 50 m, rojo, 2,5 mm2*
  • Cable de prueba 20 m, negro
  • Cable de prueba 50 m, verde*
  • Punta de pueba Kelvin grande, 2 uds
  • Punta de cocodrilo, negra, 2 uds
  • Punta de cocodrilo, roja, 2 uds
  • Punta de cocodrilo, verde
  • Sonda de prueba, negra, 2 uds Sonda de prueba, roja, 2 uds
  • Pinza G
  • Sonda de resistencia del cuerpo humano
  • Varilla de prueba, 2 uds
  • Placas de tensión de paso, 2 uds
  • App para dispositivos Android Metrel aMESM con licencia P 1102-AND PRO integrada en el instrumento
  • Manual de instrucciones breve
  • Certificado de calibración
  • Bolsa protectora para accesorios
  • Bolsa de transporte blanda
* Sustituidas por cables de prueba en bobina en el kit MI 3144 EU
Añadir a consulta
Accesorios opcionales

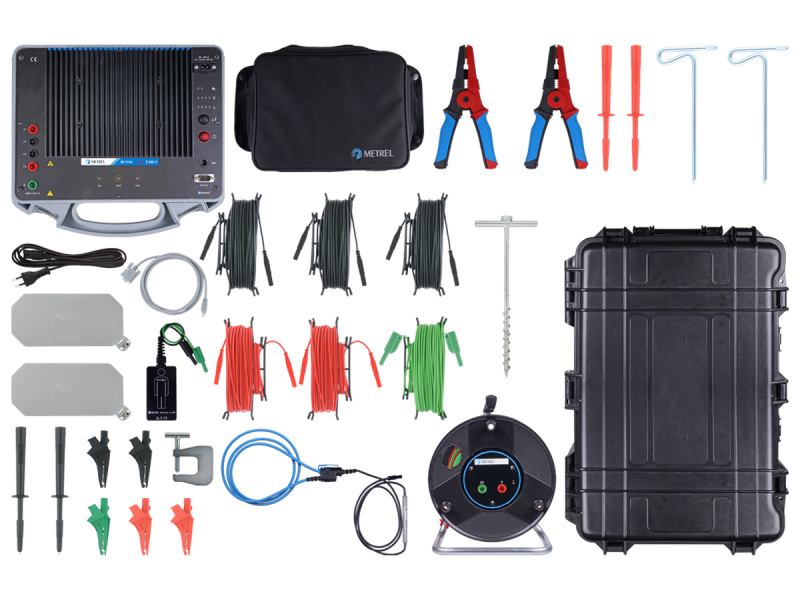

MI 3144 Kit euro

  • MI 3144 Kit estándar
  • Cable de prueba 5 m, verde
  • Cable de prueba en rollo de cable, 75 m, rojo, 2,5 mm2
  • Cable de prueba en rollo de cable, 75 m, verde
  • Pica de tierra de corriente profesional, 42 cm
  • Pinza de corriente flexible monofásica
  • Maletín jumbo
  • Soporte para maletín jumbo
  • Rollo de cable alargador
Añadir a consulta
Accesorios opcionales

Videos

Instructional

Instructional

MI 3144 Euro Z 800V
MI 3144 Euro Z 800V
MI 3144 Euro Z 800V
MI 3144 Euro Z 800V
MI 3144 Euro Z 800V
MI 3144 Euro Z 800V

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-3 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance

Protección contra rayos y puesta a tierra

  • LPSinsp Competences: Lightning Protection of Buildings Inspection
  • LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
  • IEC 62305 Protection against lightning - series

Energética Eléctrica

  • EEA Competences: Electrical Energetic Installations with Automatic Trip-Out Ability
  • IEC/EN 60909-0 Short-circuit currents in three-phase a.c. systems - Part 0: Calculation of currents
  • IEC / EN 60947-2 Low-voltage switchgear and controlgear – Part 2: Circuit-breakers

Puesta y conexión a tierra

  • EES Competences: Electrical Energetic Systems Earthing and Grounding Safety
  • HD 637 S1 Power installations exceeding 1 kV a.c.
  • IEEE Guide for Safety in AC Substation Grounding
  • IEEE 81-2012 IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System
  • IEEE 142 Recommended Practice for Grounding of Industrial and Commercial Power Systems
  • IEEE 367-2012 - IEEE Recommended Practice for Determining the Electric Power Station Ground Potential Rise and Induced Voltage from a Power Fault
  • EN 50522 Earthing of power installations exceeding 1 000 V a.c.
  • RAT 2008 Spanish high-voltage regulation

Seguridad de los tableros de distribución eléctrica

  • ESB Competences: Electrical Switchboards Safety Testing
  • IEC/EN 62271 High-voltage switchgear and controlgear - series
  • IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
  • IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers

Seguridad de los aparatos portátiles

  • IEC/EN 60974 Arc welding equipment series
  • IEC/EN 60974-2 Arc welding equipment - Part 2: Liquid cooling systems

Características

Funciones de medición

  • Comprobador de alta precisión de 4 hilos y 300 A para mediciones de la impedancia de Zbucle y de Zlínea;
  • Mediciones de impedancia de alto rango en redes de 800 V / 16 ... 420 Hz CA;
  • Medición de la resistencia de línea y de la fuente de corriente continua en 3 redes ... 260 V CC;
  • 4 hilos para elevada corriente dR de 300 A Caídas de tensión parciales y resistencias del flujo de corriente;
  • Relés diferenciales (ELR), tiempo de comprobación del disparo y corriente;
  • Tipos de ERL compatibles: AC, A, B;
  • Análisis de errores de tierra con tensión de paso y de contacto;
  • Voltímetro flotante para resultados de contactos parciales;
  • Método de puesta a tierra de alta corriente de una pinza con pinzas (flexible y de hierro);
  • Carga de prueba seleccionable (16,6 % a 100 %);
  • Rendimiento térmico mejorado;
  • Comprobador portátil con batería (de iones de litio) o enchufable a la corriente;
  • Protección IP: IP 65 (con el maletín cerrado), IP 54 (con el maletín abierto);
  • Categoría de seguridad CAT IV 600V (3000 m);
  • Comunicación Bluetooth ;
  • Con Black-Box (control remoto con dispositivo Android).

Datos técnicos

  • Dimensiones (a x h x p): 36 cm x 16 cm x 33 cm
  • Peso: 7 kg (sin accesorios)

Aplicaciones

Generación de energía

  • Single flex clamp method for testing building construction integrity for lightning protection

Distribución de potencia

  • Step and touch voltages of transformers
  • Ground integrity of conductive constructions with high current dR 300A
  • DC Networks’ and Power Sources’ Line and Loop Resistances

Industrial installations

  • Grid impedance and automatic trip-out ability
  • Impedance of live transformer and fault currents with hot factor
  • Partial voltage drops and partial clamp currents
  • Partial earth bonding resistance with single flex clamp method
  • Relé de fuga a tierra y corrientes de falla

Seguridad en instalaciones eléctricas de baja tensión

  • Seguridad eléctrica de la subestación
  • Conexión a la red y tensiones de contacto durante la falla
  • Tablero de distribución y protección automática de desconexión

Ubicaciones especiales

  • Instalaciones DC

Protección contra rayos y puesta a tierra en hospitales

  • Conexión a la red y tensiones de contacto durante la falla

Especificaciones
