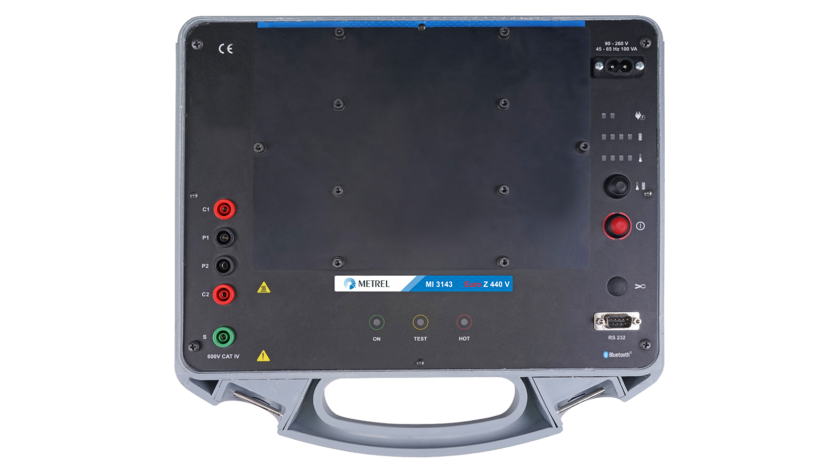

MI 3143 Euro Z 440V Destacado
Otros Instrumentos / adaptadores / accesorios
El MI 3143 Euro Z 440 V es una herramienta de comprobación multifuncional, con batería portátil (de iones de litio) o enchufable a la corriente, que goza además de una excelente protección IP: IP 65 (con el maletín cerrado), IP 54 (con el maletín abierto). Se puede controlar con la app para Android aMESM, MI 3152, MI 3152H, MI 3155 o MI 3325. El MI 3143 Euro Z 440 V está diseñado para medir la eficacia de la protección de disparo automática de transformadores y otros equipos de alta tensión. Es ideal como herramienta de comprobación en entornos industriales, gracias a las mediciones de las impedancias de bucle y línea de alta precisión en circuitos CA, las mediciones de línea y bucle con elevada corriente dR 300A para comprobación de caídas de tensión parciales y medición de la tensión de contacto.
¿Posee este producto?
¿Cuál es el mejor para usted?

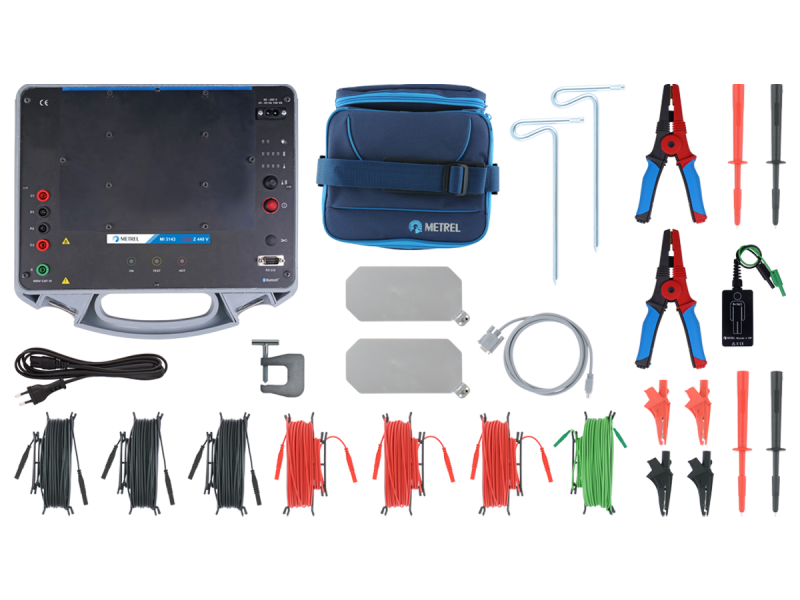

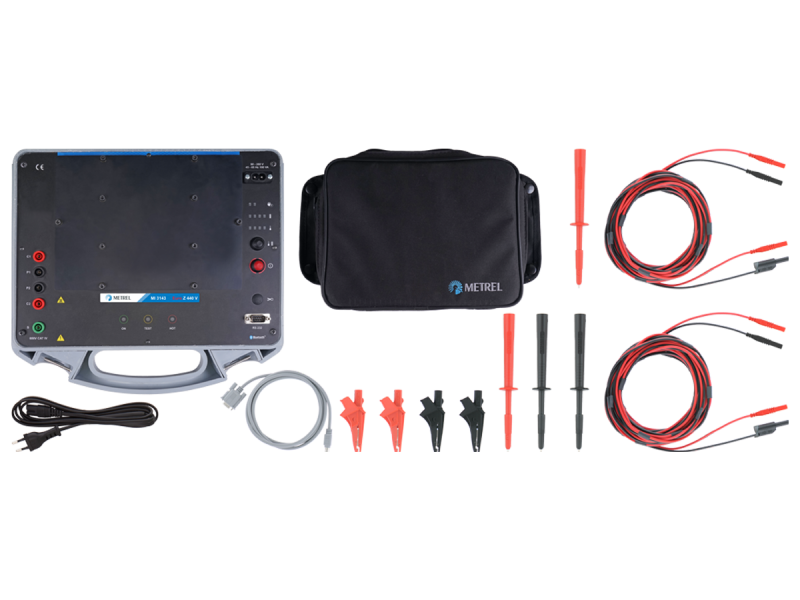

Seleccione un conjunto
- Instrumento MI 3143 Euro Z 440 V
- Cable de alimentación
- Cable RS232-PS/2
- Cable de prueba, 2 hilos, 2 uds
- Punta de cocodrilo, negra, 2 uds
- Punta de cocodrilo, roja, 2 uds
- Sonda de prueba, negra, 2 uds
- Sonda de prueba, roja, 2 uds
- App para dispositivos Android Metrel aMESM con licencia P 1102-AND PRO integrada en el instrumento
- Manual de instrucciones breve
- Certificado de calibración
- Bolsa protectora para accesorios (Instalado en funda)
- Cable de prueba 5 m, negro, 2 uds
- Cable de prueba 5 m, rojo, 2,5 mm2, 2 uds
- Cable de prueba 20 m, rojo, 2,5 mm2
- Cable de prueba 20 m, negro
- Cable de prueba 20 m, verde
- Punta de pueba Kelvin grande, 2 uds
- Pinza G
- Sonda de resistencia del cuerpo humano
- Varilla de prueba, 2 uds
- Placas de tensión de paso, 2 uds
- Bolsa de transporte blanda
Normativas aplicadas
Instalación de BT en edificio
- EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
- EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
- IEC/EN 61557-3 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance
Energética Eléctrica
- EEA Competences: Electrical Energetic Installations with Automatic Trip-Out Ability
- IEC/EN 60909-0 Short-circuit currents in three-phase a.c. systems - Part 0: Calculation of currents
- IEC / EN 60947-2 Low-voltage switchgear and controlgear – Part 2: Circuit-breakers
Seguridad de los tableros de distribución eléctrica
- ESB Competences: Electrical Switchboards Safety Testing
- IEC/EN 62271 High-voltage switchgear and controlgear - series
- IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
- IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers
Características
Funciones de medición
- Comprobador de alta precisión de 4 hilos y 220 A para mediciones de la impedancia de Zbucle y de Zlínea;
- Mediciones de impedancia de alto rango en redes de 440 V / 16 ... 420 Hz CA;
- 4 hilos para elevada corriente dR 300 A, caídas de tensión parciales;
- Análisis de errores de tierra con tensión de paso y de contacto;
- Voltímetro flotante para resultados de contactos parciales
- Carga de prueba seleccionable (33,3 % a 100 %);
- Rendimiento térmico mejorado;
- Comprobador portátil con batería (de iones de litio) o enchufable a la corriente;
- Protección IP: IP 65 (con el maletín cerrado), IP 54 (con el maletín abierto);
- Categoría de seguridad CAT IV 600 V (3000 m);
- Comunicación Bluetooth;
- Con caja negra (control remoto con dispositivo Android).
Datos técnicos
- Dimensiones (a x h x p): 360 mm x 160 mm x 330 mm
- Peso (sin accesorios): 7 kg
Aplicaciones
Distribución de potencia
- Step and touch voltages of transformers
Seguridad en instalaciones eléctricas de baja tensión
- Conexión a la red y tensiones de contacto durante la falla
Especificaciones
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3143 Euro Z 440 V | es | 2022 | 15.09.2022 | 838.84 KB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3143 Euro Z 440V | en | 1.4.10 | 15.04.2024 | 20 752 882 | 1.43 MB |
Acceso
|
|
| MI 3143 Euro Z 440 V | es | 1.4.9. | 06.04.2023 | 20753329 | 1.22 MB |
Acceso
|
| DoC | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Enlace externo | Desconocida |
|
| Android | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| SW 1304 aMESM Android | en | 04.01.2021 | QR code | Enlace externo | Desconocida |
|
