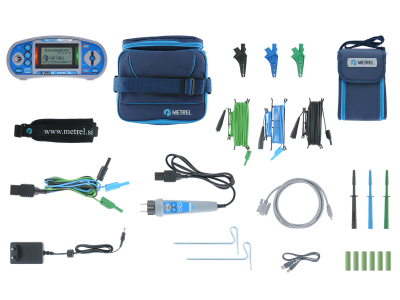

MI 3102 BT EurotestXE es un equipo de medida multifunción que realiza un conjunto completo de pruebas de seguridad de instalación según la norma IEC/EN 61557. Soporta la comprobación AUTO SEQUENCE® de sistemas de tierra TN, TT e IT. Se pueden realizar mediciones ISFL y pruebas IMD. Además, el MI 3102 BT EurotestXE permite monitorizar la tensión en línea, comprobar la secuencia de fase y medir la resistencia de tierra, la iluminancia y la corriente TRMS. EurotestXE esta equipado con las características integradas de fusibles y RCD para la evaluación PASA / NO PASA de los resultados de las pruebas. Todos los resultados se pueden guardar y consultar rápidamente en el equipo y descargarlos a un PC mediante el software EuroLink PRO (incluido en el kit estándar) para evaluarlos y generar informes profesionales después de las pruebas.˝
¿Posee este producto?
Seleccione un conjunto
Normativas aplicadas
Instalación de BT en edificio
- EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
- EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
- IEC/EN 60364 Electrical Installations for Buildings series
- IEC/EN 60364-6 Electrical Installations for Buildings - Verification
- IEC/EN 60364-4-41 Electrical Installations for Buildings - Protection against electric shock
- IEC/EN 60755 General safety requirements for residual current operated protective devices
- IEC/EN 61008-1 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs)
- IEC/EN 61009 Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs)
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
- IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
- IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
- IEC/EN 61557-3 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 3: Loop impedance
- IEC/EN 61557-6 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 6: Effectiveness of residual current devices (RCD) in TT, TN and IT systems
- IEC/EN 61557-7 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence
- IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
- IEC/EN 60364-7 Electrical Installations for Buildings - Requirements for special installations or locations
- VDE 0413 (IEC 61557) Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
- AS / NZ 3017 Electrical installations – Verification guidelines
- BS 7671 IEE Wiring Regulations (18th edition)
- CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current
Protección contra rayos y puesta a tierra
- LPSinsp Competences: Lightning Protection of Buildings Inspection
- LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
- IEC 62305 Protection against lightning - series
- IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth
- IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding
Calidad de la energía
- PQA Competences: Power Quality Analyzing & Reporting
- IEC/EN 61557-12 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 12: Power metering and monitoring devices (PMD)
Seguridad eléctrica de las unidades móviles
- eMOB Competences: Electrical LV Installations in Mobile Units Safety
- IEC/EN/HD 60364-7-717 Low-voltage electrical installations: Requirements for special installations or locations – Supplies for Electrical Vehicles
Seguridad del instrumento respecto del usuario
- Normativa EMC 89/336/EE sobre compatibilidad electromagnética
- IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
- IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage
Seguridad de CEM
- IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
Características
Funciones de medición
- Resistencia de aislamiento con tensión DC de 50 V a 1000 V;
- Continuidad de conductores PE con corriente de prueba de 200 mA y cambio de polaridad;
- Continuidad de conductores PE con corriente de prueba de 7 mA sin disparo de RCD;
- Impedancia de línea / bucle;
- Impedancia de bucle con función de bloqueo de disparo del RCD
- Tensión y frecuencia TRMS;
- Secuencia de fase;
- Potencia y armónicos;
- Prueba RCD (general y selectiva, tipo AC, A, F, B, B+);
- Resistencia de tierra (método de 3 hilos y 2 pinzas)
- Resistencia de tierra específica con adaptador Ro (opcional);
- Corrientes de fuga y de carga TRMS (opcional);
- Corriente de fuga de primer fallo (ISFL);
- Comprobación de dispositivos de control de aislamiento (IMD);
- Iluminación (opcional).
Características clave
- Mini AUTO SEQUENCE® predefinidas:
- Auto TT (U, Zln, Zs, Uc);
- Auto TN/RCD (U, Zln, Zs, Rpe);
- Auto TN (U, Zln, Zlpe, Rpe);
- Auto IT (U, Zln, Isc, Isfl, IMD). - Mediciones de potencia y análisis de armónicos.
- Pantallas de ayuda integradas.
- Incluye tabla de fusibles para la evaluación automática del resultado de impedancia de línea / bucle.
- Monitorización de la tensión en línea: monitoriza las tres tensiones en tiempo real.
- Cambio de polaridad; Inversión automática de polaridad en la prueba de continuidad.
- Función de bloqueo del disparo: prueba de impedancia de bucle sin disparo del RCD
- Cargador integrado: la unidad cuenta con un circuito de carga integrado y se suministra equipado con un juego de pilas NiMH recargables.
- RCD auto: proceso de comprobación automática de RCD.
- Comunicación Bluetooth con PC, tablets Android y smartphones por Bluethooth integrado.
- Software PC EuroLink PRO para descargar resultados de las pruebas y crear informes.
- Aplicación Android EuroLink, herramienta de gestión de datos (opcional).
Datos técnicos
- Tamaño: 230 x 103 x 115 mm
- Peso (sin accesorios): 1,3 Kg
Aplicaciones
Generación de energía
- Earthing and lightning protection in thermal energy power plants
Fuentes de energía renovables
- Generator stator testing
- Lightning protection testing in wind plants
- Two clamps method for measuring earth loops in a solar plant
Industrial installations
- Métodos específicos de medición de la resistencia de tierra
Seguridad en instalaciones eléctricas de baja tensión
- Seguridad eléctrica de la subestación
- Conexión a la red y tensiones de contacto durante la falla
- Tablero de distribución y protección automática de desconexión
- Seguridad eléctrica de lugares públicos
Protección contra rayos y puesta a tierra de baja tensión
- Medición de puesta a tierra con método de caída de potencial
- Método de 2 pinzas para medir la protección contra rayos y tierra
Ubicaciones especiales
- Lugares húmedos y al aire libre
- Sistema de TI
- Instalaciones DC
- Construcción y prueba de SEVE
Mobile installations
- Emergency response vehicles
- Telecommunication equipment in mobile installations
Protección contra rayos y puesta a tierra en hospitales
- Método de 2 pinzas para medir la protección contra rayos y tierra
- Medición de la toma de tierra del hospital con el método de la caída de potencial
- Conexión a la red y tensiones de contacto durante la falla
Suministro y distribución de energía
- Tableros de distribución de hospitales y protección automática contra desconexiones
Salas de recuperación de pacientes y salas de hospital
- Seguridad eléctrica pública y del espacio de trabajo en la atención médica
- Seguridad eléctrica en zonas húmedas de hospitales
Fuentes de energía auxiliar en la sanidad
- Seguridad del generador
- Ambulancias
- Hospital de campaña
