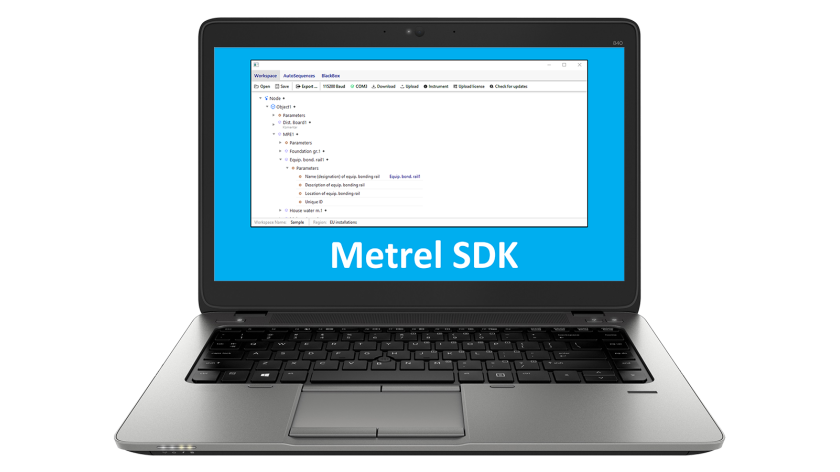

SW 1203 Metrel SDK

Software de PC

El protocolo de comunicación avanzado SDK es una interfaz de comunicación de datos con los instrumentos de prueba de nueva de generación Metrel y puede utilizarse para descargar y subir cómodamente proyectos y Auto Sequence®. SDK es un conjunto de definiciones de subrutinas, protocolos y herramientas para construir software de aplicaciones. Se ha pensado para aquellos que quieren desarrollar software con una plataforma .NET y necesitan interconectarla con instrumentos Metrel. El Instrument Communication SDK de Metrel agrupa una serie de bibliotecas para acceder a los instrumentos Metrel y proporciona una intefaz de programación sin unificar con el lenguaje de programación C#. SDK incluye un conjunto de llamados API que hacen que la comunicación con instrumentos Metrel sea sencilla para el usuario. Es una forma de manipular los datos de instrumentos como un modelo de datos genérico que dispone de una serie de reglas para extraer y visualizar los datos.

Características

Funciones SDK

  • SDK permite acceder a todas las mediciones de intrumentos Metrel de nueva generación en caso de que la base de datos se sincronice con Ion SDK.
  • Es posible acceder solo a un subconjunto de instrumentos Metrel. En este caso, SDK se compila con un subconjunto de bases de datos. SDK compilado de esta forma podrá reconocer solo las mediciones de los intrumentos compatibles.
  • En caso necesario, Metrel puede requerir añadir nuevos instrumentos. En este caso el cliente obtendría una nueva versión de SDK con instrumentos y mediciones adicionales en la base de datos de SDK.

Funcionalidades compatibles con SDK

  • Obtener información básica del instrumento.
  • Subir de un espacio de trabajo recién creado a un instrumento.
  • Subida y descarga de mediciones según bases de datos incluidas en SDK.
  • Subida y descarga de Auto Sequence® según bases de datos incluidas en SDK.
  • Protocolo “Black-Box” para comunicaciones en línea con comprobadores de aparatos portátiles. 2
  • Creación de objetos de estructuras.
  • Creación de mediciones vacías.
  • Datos exportados a XML.
  • Actualización de licencia.
  • SDK reconoce: la licencia, el perfil y el espacio de trabajo.
  • SDK viene con una GUI minidemo y el DataDisplay Framework Visualizer que también permite exportar datos en XML.
  • Esta función permite también exportar proyectos en XML, que el programador puede utilizar para crear objetos en POCO (objetos tradicionales en Common Language Runtime) con varios lenguajes de programación.
  • El Metrel Electrical Safety Manager (MESM) utiliza SDK para comunicación con instrumentos Metrel.

El protocolo Black box

SDK permite manipular de forma más sencilla el protocolo de comunicación de Metrel llamado protocolo “caja negra” (protocolo BB). El protocolo BB puede habilitarse o deshabilitatse con la biblioteca SDK de Metrel. Con esta opción, se habilita la comunicación bidireccional para controlar un instrumento como “Black-Box”. El protocolo es un sistema de reglas que permiten al PC iniciar la comunicación enviando un comando de petición al instrumento, que responde en función del protocolo. Esto permite que trabajar sin utilizar las manos y controlar el comprobador con un sistema automatizado. El protocolo BB es principalmente adecuado para la comprobación de líneas de producción automatizadas, pero se puede utilizar en otras aplicaciones, como comprobación de instrumentos portátiles y, en raras ocasiones, para comprobar la seguridad de instalaciones eléctricas.
En lo que respecta a la presentación, Metrel ha desarrollado un programa informático para PC llamado Black-Box Demo, que le permitirá controlar remotamente el comprobador desde diferentes puertos de comunicación (Ethernet, RS232, USB o Bluetooth).

La demo Black-Box permite al usuario iniciar una Auto Sequence® desde el comprobador de forma remota y permite imprimir automáticamente el informe de una prueba después de terminar la Auto Sequence®. El protocolo “Black-Box” se ha diseñado también para utilizar junto con otros programas con herramientas de ingeniería para PC como Visual Basic, C++ y LabView, que, con algo de esfuerzo, pueden utilizarse para realizar comunicaciones remotas entre el ordenador y el instrumento de pruebas, así como para reunir y almacenar los datos para análisis posteriores. No obstante, si simplemente deseas introducir de forma manual un único comando a la vez, un puerto de comunicaciones como Ethernet, RS232, USB o Bluetooth, o un paquete de comunicaciones como HyperTerminal pueden ser muy útiles.
Aunque el protocolo “Black-Box” puede utilizarse sin el SDK de Metrel, recomendamos utilizarlos juntos. Con el SDK de Metrel reducirá el tiempo y el esfuerzo de desarrollo.

Posibles modelos de negocios

Metrel propone tres tipos de modelos de negocios. Para cada modelo de negocios, la forma en que se maneja el modo manual difiere.
Los modelos son:

  • Modelo para empresas Enterprise SDK.
  • Modelo para empresas Professional SDK.
  • Modelo para empresas Basic SDK.
