MI 3281 WR Analyser Nuevo
Comprobadores de transformadores

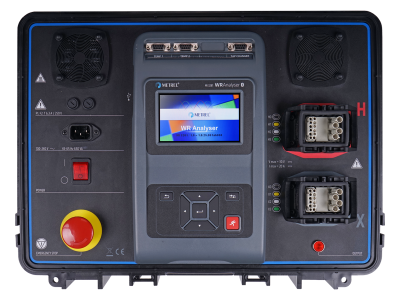

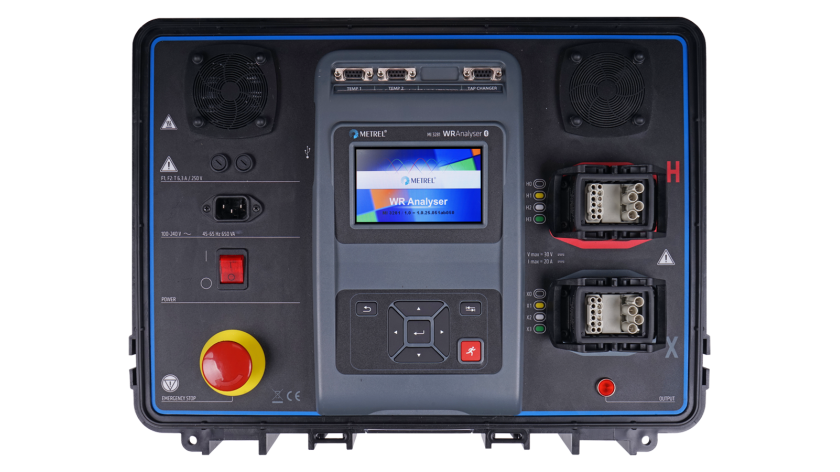

El analizador de resistencia de bobinados (WR Analyser) MI 3281 es un instrumento de prueba portátil bobinado al diagnóstico de la resistencia de los bobinados de transformadores monofásicos y trifásicos con prueba de conmutador de tomas manual o automático y desmagnetización del transformador sometido a la prueba. Es posible seleccionar corrientes de prueba entre 10 mA y 20 A. Su funcionamiento es claro y sencillo, lo que permite al usuario manejar el instrumento sin necesitar formación especial. Los usuarios avanzados pueden hacer uso de AUTO SEQUENCES y pruebas visuales.
¿Posee este producto?
¿Cuál es el mejor para usted?
Seleccione un conjunto

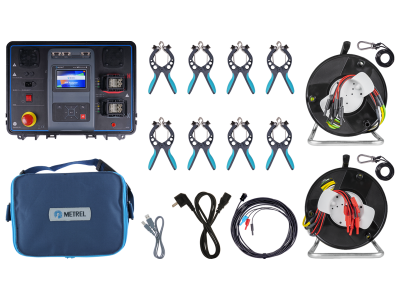

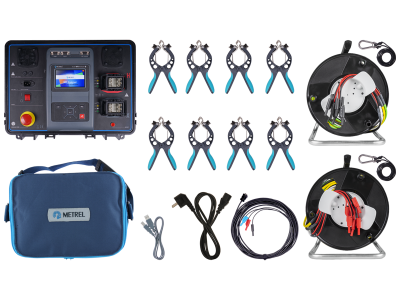

- MI 3281 Instrumento
- A 1715 5M Cable de prueba lado H
- A 1716 5M Cable de prueba lado X
- A 1757 Pinza de prueba Kelvin grande con apertura de pinza de 65 mm
- A 1813 Cable de control de conmutador de tomas de 10 m
- Cable USB
- Cable de red
- A 1552 Bolsa para accesorios
- Licencia BASIC para Metrel ES Manager*
- Manual de instrucciones
- Certificado de calibración
- MI 3281 Instrumento
- A 1715 10M Cable de prueba lado H
- A 1716 10M Cable de prueba lado X
- A 1777 2 bobinas de transporte para cables
- A 1757 Pinza de prueba Kelvin grande con apertura de pinza de 65 mm
- A 1814 2 cuerdas de sujeción de 1 m con mosquetón
- A 1813 Cable de control de conmutador de tomas de 10 m
- Cable USB
- Cable de red
- A 1006 Bolsa para accesorios
- Licencia BASIC para Metrel ES Manager*
- Manual de instrucciones
- Certificado de calibración

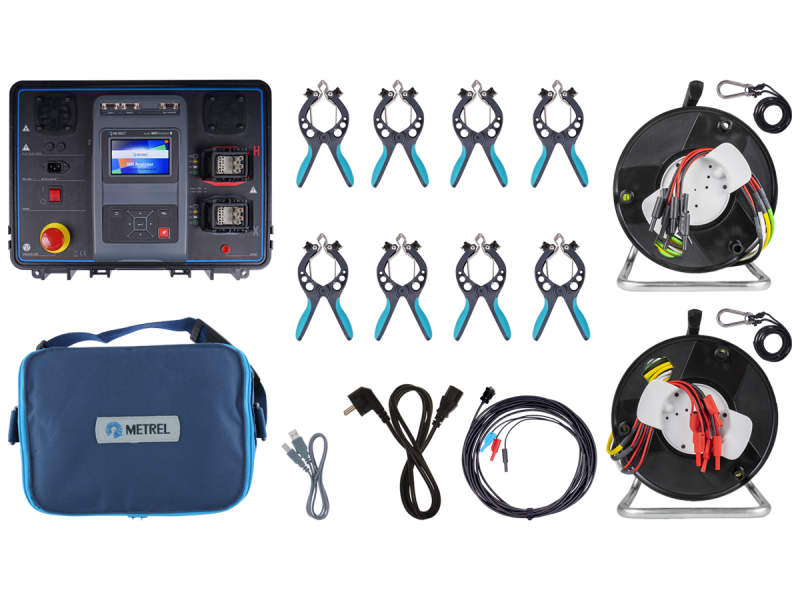

- MI 3281 Instrumento
- A 1715 15M Cable de prueba lado H
- A 1716 15M Cable de prueba lado X
- A 1777 2 bobinas de transporte para cables
- A 1757 Pinza de prueba Kelvin grande con apertura de pinza de 65 mm
- A 1814 2 cuerdas de sujeción de 1 m con mosquetón
- A 1813 Cable de control de conmutador de tomas de 10 m
- Cable USB
- Cable de red
- A 1006 Bolsa para accesorios
- Licencia BASIC para Metrel ES Manager*
- Manual de instrucciones
- Certificado de calibración
Videos
Promotional
Normativas aplicadas
Energética Eléctrica
- IEC 60076-1 Power transformers Part 1: General
- IEC 61869-2 Instrument transformers Part 2: Additional requirements for current transformers
- IEEE C57.12.90 Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers
Seguridad del instrumento respecto del usuario
- IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
- IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage
Seguridad de CEM
- IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
Características
Funciones de medición
Funciones y características disponibles en el WR Analyser:
- Medición de la resistencia de los bobinados de transformadores monofásicos y trifásicos.
- Medición de la resistencia de los bobinados de transformadores monofásicos y trifásicos con prueba de conmutador de tomas manual o automático (medición automática de todos los bobinados).
- Desmagnetización de transformadores monofásicos y trifásicos.
Características clave
- Corriente de prueba seleccionable hasta 20 A.
- Pruebas automáticas de resistencia de los bobinados de transformadores con conmutador de tomas en carga o sin carga.
- Descarga automática tras finalizar la medición.
- Pantallas de ayuda integradas para consultar in situ.
- Interruptor de PARADA DE EMERGENCIA para situaciones de emergencia.
- Pantalla LCD en color de 4,3'' y táctil que proporciona resultados fáciles de leer y todos los parámetros relacionados.
- Su funcionamiento es claro y sencillo, lo que permite al usuario manejar el instrumento sin necesitar formación especial.
- Posibilidad de almacenar los resultados de la prueba en el instrumento.
- Software para PC Metrel ES Manager para crear estructuras de prueba, cargar y descargar resultados de prueba, editar Auto Sequence® y generar informes.
- Generación e impresión de informes (opcional).
- Comunicación BT con PC, tabletas Android y smartphones gracias a su BT integrado.
- Conversión de las resistencias de bobinado a la temperatura de referencia deseada.
- Grado de protección IP 65 (caja cerrada), IP 40 (caja abierta).
Datos técnicos
- Dimensiones: 470 x 190 x 370 mm
- Peso: 9,3 kg (sin accesorios)
Aplicaciones
Distribución de potencia
- Transformers ratio, winding resistances, tab changer and connections
Industrial installations
- Impedance of live transformer and fault currents with hot factor
Especificaciones
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3281 WR Analyser | es | 2023 | 27.03.2023 | 1.04 MB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3281 WR Analyser | es | 1.4.4. | 30.03.2023 | 20753324 | 4.15 MB |
