MI 3295 Step Contact Voltage Measuring System

Medidores de tierra

MI 3295 Step Contact Voltage Measuring System
MI 3295 Step Contact Voltage Measuring System

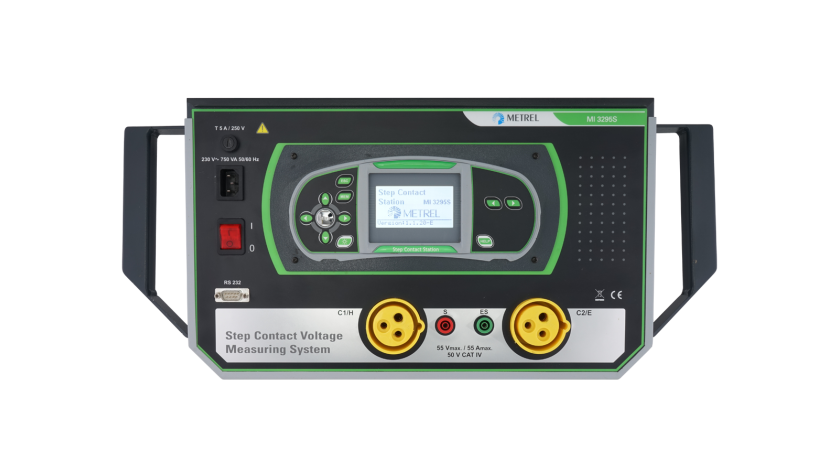

El MI 3295 Medidor tensión de paso y contacto es un sistema de medición de tensión diseñado para comprobar y verificar la puesta a tierra de protección de centrales eléctricas, subestaciones y otros sistemas eléctricos. El sistema está formado por la Estación, que genera la corriente y el Medidor de tensión autónomo. Gracias a su alta corriente de prueba (hasta 55 A) y la eficaz cancelación del ruido, el MI 3295 garantiza una alta precisión y estabilidad de las mediciones de las tensiones de paso y de contacto con una resolución de hasta 10 μV. Es posible utilizar simultáneamente varios voltímetros para agilizar el análisis de la distribución de la tensión alrededor del objeto comprobado. Se puede guardar todos los resultados y parámetros en la memoria del equipo para su posterior descarga, análisis e impresión de informes con la ayuda del Software para PC Metrel ES Manager o HVLink PRO.
Seleccione un conjunto

¿Posee este producto?

Reparación y Calibración
Soporte técnico
Preguntas frecuentes
Centro de documentación
Metrel Academia

Seleccione un conjunto

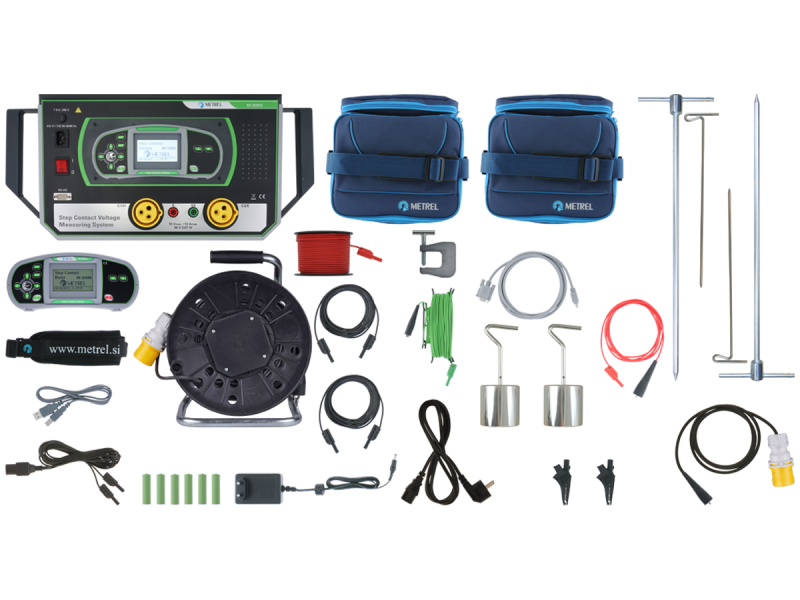

MI 3295 Kit estándar
