MI 3290 GX Earth Analyser Destacado
Medidores de tierra

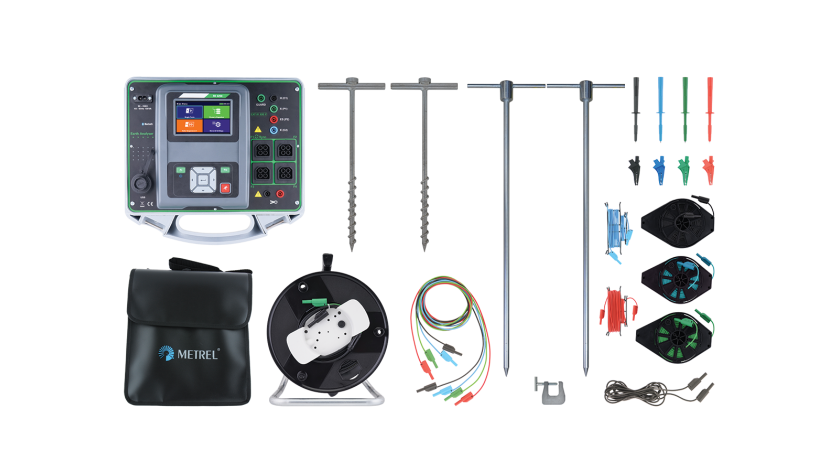

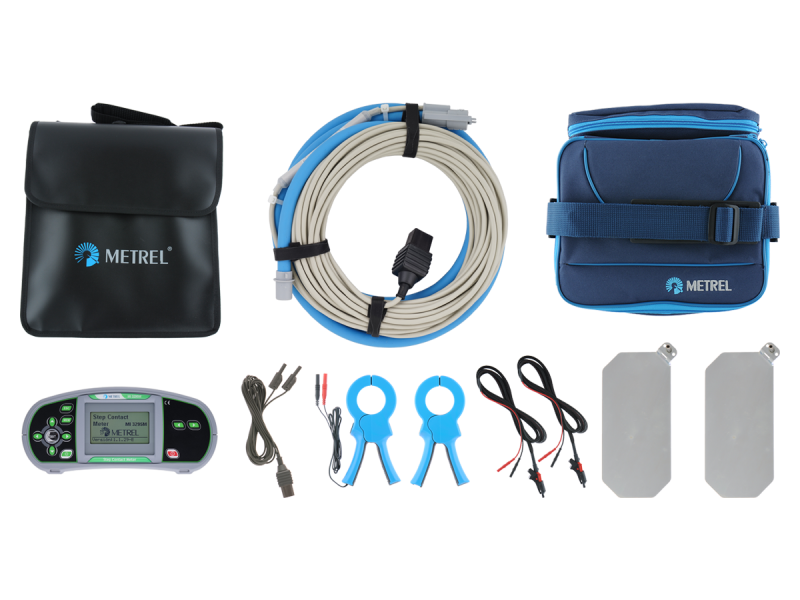

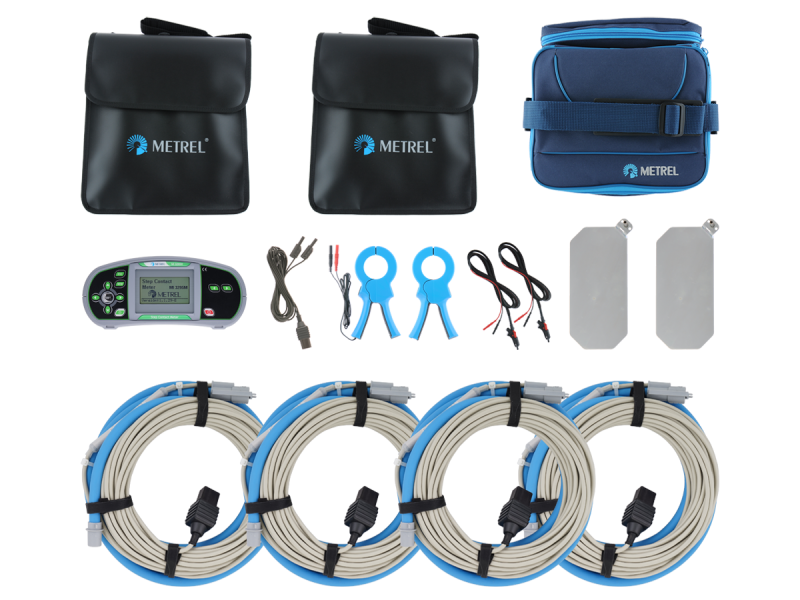

MI 3290 con accesorios básicos incluidos en todos los kits de MI 3290:
- Equipo MI 3290
- A 1529 Picas de tierra de corriente 90 cm, 2 uds
- A 1528 Picas de tierra de potencial 42 cm, 2 uds
- A 1700 Cable de conexión negro 2 m
- A 1526 Cable de prueba azul 5 m
- A 1527 Cable de prueba rojo 5 m
- A 1509 Cable de prueba negro en rollo 50 m
- A 1510 Cable de prueba verde en rollo 50 m
- A 1525 Cable de prueba azul en rollo 50 m
- A 1508 Cable de prueba apantallado de 75 m en rollo
- A 1530 Pinza G
- Juego de puntas de prueba, cocodrilo y cable de prueba de 2 m, 4 uds
- A 1018 Funda de transporte para accesorios
- A 1727 Cable USB
- Cable de red
- Manual de instrucciones
- Software para PC Metrel ES Manager
- Certificado de calibración

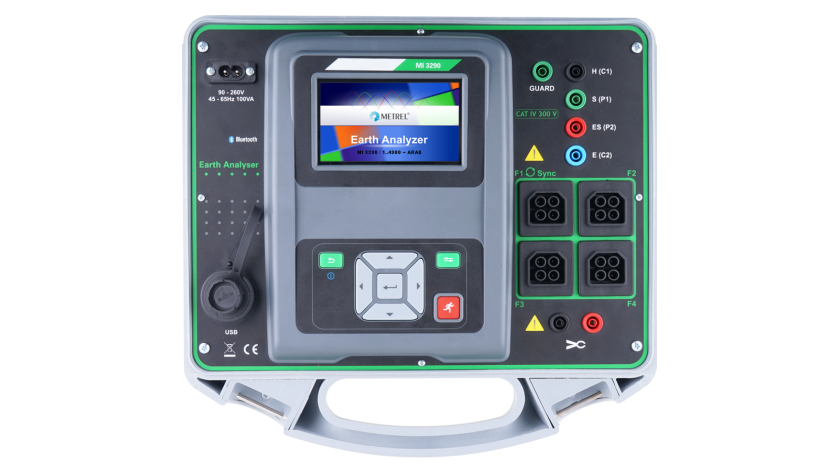

El MI 3290 Analizador de Tierra es un equipo portátil, alimentado por batería o desde la red con una excelente protección IP, diseñado para medir la resistencia de tierra, resistencia de tierra específica y el potencial de tierra de diferentes objetos con y sin alimentación. El usuario puede escoger entre diferentes métodos desde la medición clásica de resistencia de tierra con 3 hilos hasta el método de una o cuatro pinzas para medir torres eléctricas. Tiene la opción de medir con diferentes métodos de frecuencia: frecuencia única o barrido de frecuencia de 55 Hz a 15 kHz, método HF con 25 kHz y método de pulso que simula la descarga de rayo. Su elevada inmunidad al ruido eléctrico hace de este instrumento el más adecuado para ambientes industriales. El equipo está disponible en diversos kits en función de los diferentes accesorios y funcionalidades de medida.
¿Posee este producto?
Seleccione un conjunto
Videos
Instructional (ES)
Normativas aplicadas
Protección contra rayos y puesta a tierra
- LPSinsp Competences: Lightning Protection of Buildings Inspection
- LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
- IEC 62305 Protection against lightning - series
- IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth
Puesta y conexión a tierra
- EES Competences: Electrical Energetic Systems Earthing and Grounding Safety
- IEEE Guide for Safety in AC Substation Grounding
- IEEE 81-2012 IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System
- IEEE 142 Recommended Practice for Grounding of Industrial and Commercial Power Systems
- IEEE 367-2012 - IEEE Recommended Practice for Determining the Electric Power Station Ground Potential Rise and Induced Voltage from a Power Fault
- EN 50522 Earthing of power installations exceeding 1 000 V a.c.
Características
Funciones de medición
- Resistencia de tierra 2,3,4 polos;
- Resistencia de tierra selectiva (1 x pinza);
- Resistencia de tierra (2 x pinzas);
- Resistencia de tierra específica (método Wenner y Schlumberger);
- Resistencia de tierra HF (25 kHz, según norma IEEE_Std 81);
- Resistencia de tierra de torres mono con pinza flex de 10 m;
- Resistencia de tierra de torres de múltiples patas con hasta cuatro pinzas flex;
- Medición de corriente (pinzas flex, de hierro);
- Medición baja de Ohmios 7 mA y 200 mA;
- Potencial de tierra;
- Mediciones de contacto y de paso;
- Medición de tierra de impulso 10/350 μs.
Características clave
- Posibilidad de realizar todos los tipos de mediciones de tierra con un solo equipo.
- Análisis de impedancia de tierra en función de la frecuencia debido a una amplia banda de frecuencia de medición (55 Hz ... 15 kHz).
- Mediciones de tierra de las torres con cable de tierra protector conectado.
- Medición de torres mono y torre de 4 patas.
- Amplia variedad de pinzas amperimétricas: desde pinzas de hierro hasta pinza flex con 10 m de longitud.
- Medición de resistencia de tierra HF (según norma IEEE_Std 81).
- Modo barrido Z(f) en pantalla.
- Pantalla táctil LCD a color de 4,3’’.
- Alimentado desde la red (universal 90 … 260 V AC) o por batería (cargador rápido integrado).
- Alto grado de protección: IP 65 cerrado, IP 54 abierto.
- Casilla de verificación - diferentes métodos de autoverificación.
- Medición de resistencia DC.
- Medición de impedancia de impulso para simular descarga de un rayo.
- Soporte para mediciones in dividuales o automáticas.
- Software PC para el proceso previo y posterior de medición: preparación de estructura de prueba, descarga de resultados, vista en árbol, vista en tabla y vista gráfica, almacenamiento e impresión.
Datos técnicos
Station
- Dimensiones (ancho x alto x fondo) 360 X 160 X 330 mm
- Peso (sin accesorios): 6 kg
Meter
- Dimensiones (ancho x alto x fondo) 230 X 103 X 115 mm
- Peso (sin accesorios): 1.3 kg
Aplicaciones
Generación de energía
- Earthing and lightning protection in thermal energy power plants
Fuentes de energía renovables
- Generator stator testing
- STC values and performance of PV panels
- Lightning protection testing in wind plants
- Fall of potential method for solar and wind stations
- Two clamps method for measuring earth loops in a solar plant
Distribución de potencia
- Step and touch voltages of transformers
- Earthing resistance of transmission towers with the 25 kHz method
- Earth resistance measurement and 62% rule
Industrial installations
- Remote antenna tower earthing resistance
- Métodos específicos de medición de la resistencia de tierra
Protección contra rayos y puesta a tierra de baja tensión
- Medición de puesta a tierra con método de caída de potencial
- Método de 2 pinzas para medir la protección contra rayos y tierra
Protección contra rayos y puesta a tierra en hospitales
- Medición de la toma de tierra del hospital con el método de la caída de potencial
Especificaciones
