MI 3290 GF Earth Analyser

Medidores de tierra

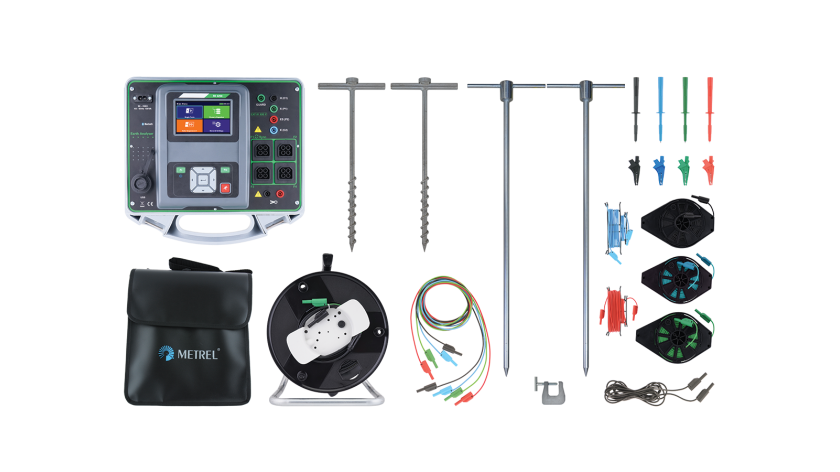

MI 3290 con accesorios básicos incluidos en todos los kits de MI 3290:

  • Equipo MI 3290
  • A 1529 Picas de tierra de corriente 90 cm, 2 uds
  • A 1528 Picas de tierra de potencial 42 cm, 2 uds
  • A 1700 Cable de conexión negro 2 m
  • A 1526 Cable de prueba azul 5 m
  • A 1527 Cable de prueba rojo 5 m
  • A 1509 Cable de prueba negro en rollo 50 m
  • A 1510 Cable de prueba verde en rollo 50 m
  • A 1525 Cable de prueba azul en rollo 50 m
  • A 1508 Cable de prueba apantallado de 75 m en rollo
  • A 1530 Pinza G
  • Juego de puntas de prueba, cocodrilo y cable de prueba de 2 m, 4 uds
  • A 1018 Funda de transporte para accesorios
  • A 1727 Cable USB
  • Cable de red
  • Manual de instrucciones
  • Software para PC Metrel ES Manager
  • Certificado de calibración

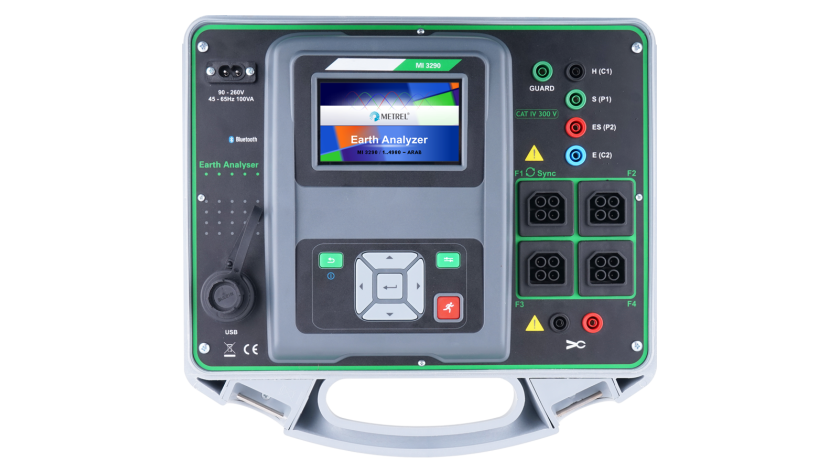

El MI 3290 Analizador de Tierra es un equipo portátil, alimentado por batería o desde la red con una excelente protección IP, diseñado para medir la resistencia de tierra, resistencia de tierra específica y el potencial de tierra de diferentes objetos con y sin alimentación. El usuario puede escoger entre diferentes métodos desde la medición clásica de resistencia de tierra con 3 hilos hasta el método de una o cuatro pinzas para medir torres eléctricas. Tiene la opción de medir con diferentes métodos de frecuencia: frecuencia única o barrido de frecuencia de 55 Hz a 15 kHz, método HF con 25 kHz y método de pulso que simula la descarga de rayo. Su elevada inmunidad al ruido eléctrico hace de este instrumento el más adecuado para ambientes industriales. El equipo está disponible en diversos kits en función de los diferentes accesorios y funcionalidades de medida.

Seleccione un conjunto

Videos

Instructional (ES)

Normativas aplicadas

Protección contra rayos y puesta a tierra

  • LPSinsp komeptence: Pregled strelovodne zaščite zgradb
  • LPSc kompetence: Strelovodna zaščita za izvajalce in vzdrževalce
  • IEC 62305 Zaščita pred delovanjem strele
  • IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth

Puesta y conexión a tierra

  • EES kompetence: Varnost ozemljitve elektroenergetskih sistemov
  • IEEE Guide for Safety in AC Substation Grounding
  • IEEE 81-2012 IEEE Guide for Measuring Earth Resistivity, Ground Impedance, and Earth Surface Potentials of a Grounding System
  • IEEE 142 Recommended Practice for Grounding of Industrial and Commercial Power Systems
  • IEEE 367-2012 - IEEE Recommended Practice for Determining the Electric Power Station Ground Potential Rise and Induced Voltage from a Power Fault
  • EN 50522 Ozemljitev elektroenergetskih postrojev, ki presegajo 1 kV izmenične napetosti

Características

Funciones de medición

  • Resistencia de tierra 2,3,4 polos;
  • Resistencia de tierra específica (método Wenner y Schlumberger);
  • Medición baja de Ohmios 7 mA y 200 mA;
  • Potencial de tierra;

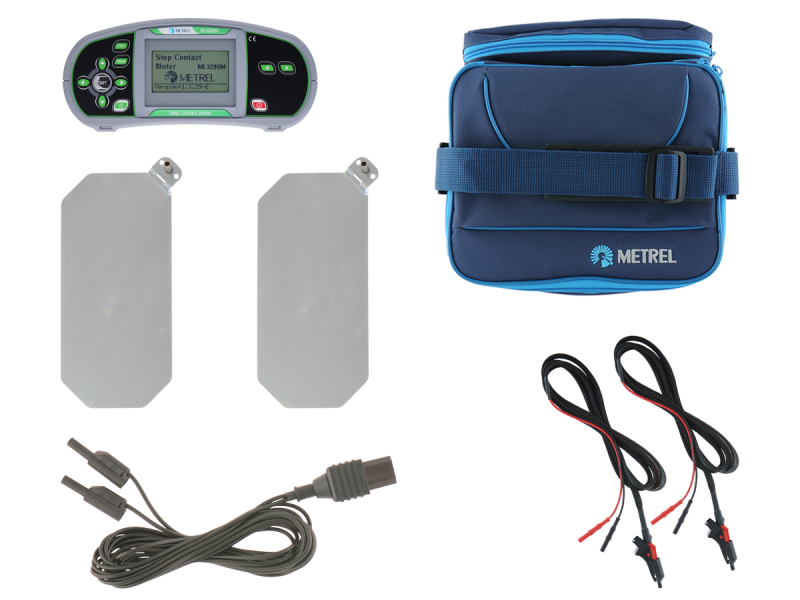

  • Mediciones de contacto y de paso;

Características clave

  • Posibilidad de realizar todos los tipos de mediciones de tierra con un solo equipo.
  • Análisis de impedancia de tierra en función de la frecuencia debido a una amplia banda de frecuencia de medición (55 Hz ... 15 kHz).
  • Mediciones de tierra de las torres con cable de tierra protector conectado.
  • Modo barrido Z(f) en pantalla.
  • Pantalla táctil LCD a color de 4,3’’.
  • Alimentado desde la red (universal 90 … 260 V AC) o por batería (cargador rápido integrado).
  • Alto grado de protección: IP 65 cerrado, IP 54 abierto.
  • Casilla de verificación - diferentes métodos de autoverificación.
  • Medición de resistencia DC.
  • Soporte para mediciones individuales o automáticas.
  • Software PC para el proceso previo y posterior de medición: preparación de estructura de prueba, descarga de resultados, vista en árbol, vista en tabla y vista gráfica, almacenamiento e impresión.

Datos técnicos

Station

  • Dimensiones (ancho x alto x fondo) 360 X 160 X 330 mm
  • Peso (sin accesorios): 6 kg

Meter

  • Dimensiones (ancho x alto x fondo) 230 X 103 X 115 mm
  • Peso (sin accesorios): 1.3 kg

Aplicaciones

Generación de energía

  • Ozemljitev in strelovodna zaščita v termoelektrarnah

Fuentes de energía renovables

  • Testiranje statorjev generatorjev
  • STC vrednosti in delovanje PV panelov
  • Testiranje strelovodnih sistemov vetrnih elektrarn
  • Metoda padca potenciala solarnih in vetrnih elektrarn

Distribución de potencia

  • Napetosti koraka in dotika pri transformatorjih
  • Meritev upornosti zemlje in 62 % pravilo

Industrial installations

  • Métodos específicos de medición de la resistencia de tierra

Protección contra rayos y puesta a tierra de baja tensión

  • Medición de puesta a tierra con método de caída de potencial

Protección contra rayos y puesta a tierra en hospitales

  • Medición de la toma de tierra del hospital con el método de la caída de potencial

Especificaciones

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3290 Earth Analyser es 2021 13.09.2021 pdf 1.54 MB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3290 Earth Analyser es 1.1.4 05.10.2022 20 752 690 pdf 4.37 MB Acceso
DoC Idioma Versión Fecha Notas Tipo Tamaño Descargar
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Enlace externo Desconocida
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.22.0.1063 17.11.2023 Readme zip 367.44 MB Acceso
Presentation Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3290 Earth Analyser en 2017 12.05.2017 pdf 2.35 MB Acceso
