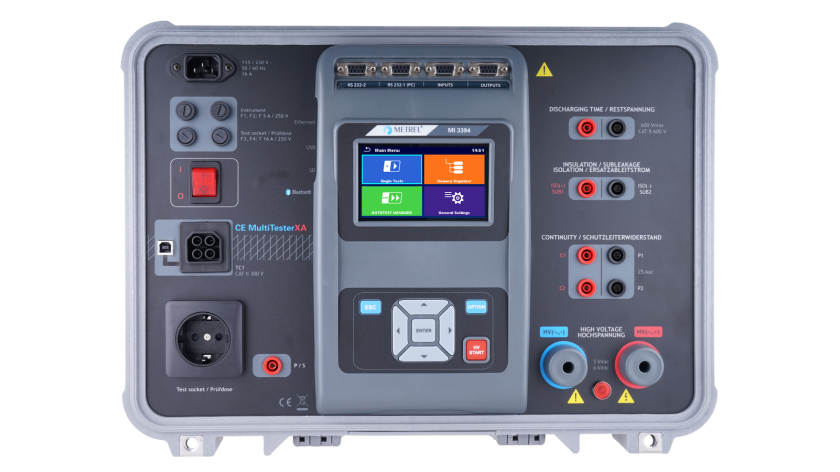

MI 3394 ST CE MultiTesterXA

Certificadores de cuadros y máquinas

El MI 3394 CE MultiTesterXA es un instrumento portátil destinado para las pruebas de seguridad eléctrica y la certificación CE de aparatos, máquinas y cuadros/paneles eléctricos durante la producción. El software MES-Manager permite cargar secuencias de prueba automatizadas, descargar los resultados de las pruebas directamente a un ordenador, almacenar automáticamente los datos en un archivo e imprimir informes de prueba. Gracias a las funciones de prueba seleccionadas, a su construcción resistente y al paquete de software CE MultitesterXA que lo acompaña, es el instrumento perfecto para la comprobación de la seguridad eléctrica en los entornos más exigentes tales como laboratorios, líneas de producción automatizadas o talleres especializados.

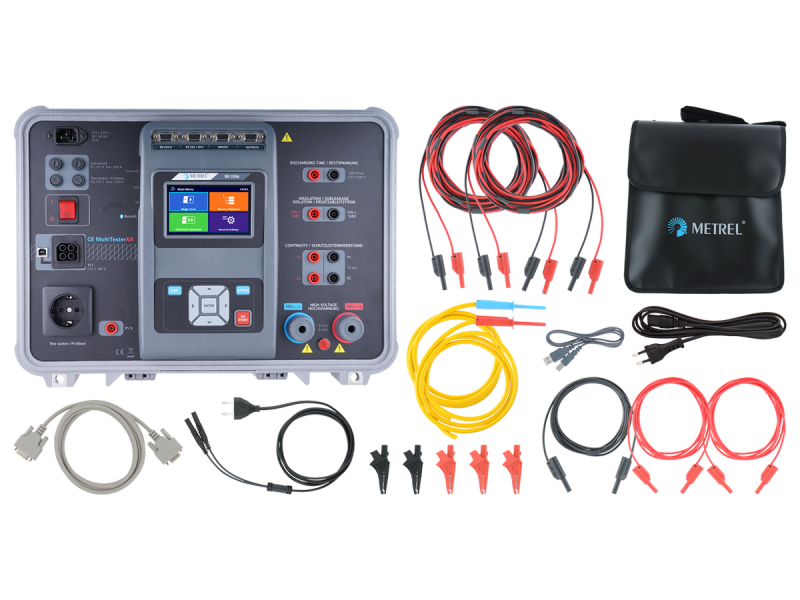

Seleccione un conjunto

Normativas aplicadas

Instalación de BT en edificio

  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - relevant parts

Seguridad de los tableros de distribución eléctrica

  • ESB Competences: Electrical Switchboards Safety Testing
  • IEC/EN 61439-1 Low-voltage switchgear and controlgear assemblies - Part 1: General rules

Seguridad de las máquinas

  • MST Competences: Machines Electrical Safety Testing
  • IEC/EN 50191 Erection and operation of electrical test equipment
  • IEC/EN 60950 Information technology equipment – Safety

Seguridad de los aparatos portátiles

  • PAT Competences: Portable Appliances Safety Testing
  • EN 50699 Recurrent Test of Electrical Equipment
  • EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
  • IEC/EN 60335-1 Household and similar electrical appliances - Safety
  • IEC/EN 60598-1 Luminaires - Part 1: General requirements and tests
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Seguridad del instrumento respecto del usuario

  • Normativa EMC 89/336/EE sobre compatibilidad electromagnética
  • IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement

Características

Funciones de medición

  • Rigidez Dieléctrica, programada (AC/DC).
  • Rigidez Dieléctrica, prueba de quemado (A 1560 opcional) alta tensión
  • Prueba de continuidad
  • Medición Resistencia de aislamiento
  • Corriente de fuga de sustitución
  • Corriente de fuga diferencial
  • Corriente de fuga de contacto
  • Corriente de fuga-PE
  • Tiempo de descarga
  • Prueba de funcionamiento (Potencia P/S/Q, tensión, corriente, cosϕ, frequencia, ThdU, ThdI, FP).

Características clave

  • Gestión de datos: Características del equipo en un único módulo de gestión de datos fácil de usar organizador de memoria de última generación.
  • Múltiples terminales de prueba: diferentes terminales de prueba que permiten al usuario optar por la realización de pruebas individuales o autosecuencias desde una toma de prueba.
  • MicroSD: soporte para tarjeta de memoria microSD (de 8 GB suministrada con el equipo) hasta 32 GB.
  • Pantalla de color: Pantalla táctil LCD a color de 3,4’’.
  • Rigidez Dieléctrica: Prueba de rigidez en AC (hasta 5.1kV y 500VA) y en DC (hasta 6kV)
  • Continuidad: prueba de continuidad de 4 hilos con prueba de corriente seleccionable (0,2 A, 4 A, 10A, 25A) que permiten mediciones precisas.
  • Comunicación: 4 puertos de comunicación RS232, USB, Ethernet y Bluetooth que permiten descargar, cargar y controlar a distancia el equipo.
  • Comprobación multisistema: el equipo se puede utilizar en sistemas TT, TN, IT y 115 V.

Datos técnicos

  • Dimensiones (w×h×d): 43,5 cm x 29,2 cm x 15,5 cm
  • Peso: 17 kg

Aplicaciones

Mantenimiento preventivo

  • Seguridad de los aparatos portátiles

Especificaciones

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3394 CE MultiTesterXA es 2021 30.08.2021 pdf 1023.92 KB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3394 CE MultiTesterXA es 2.5.8 05.10.2022 20 752 508 pdf 4.61 MB Acceso
DoC Idioma Versión Fecha Notas Tipo Tamaño Descargar
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Enlace externo Desconocida
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.25.0.51 10.10.2024 Readme zip 440.85 MB Acceso
Android Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1304 aMESM Android en 04.01.2021 QR code Enlace externo Desconocida
