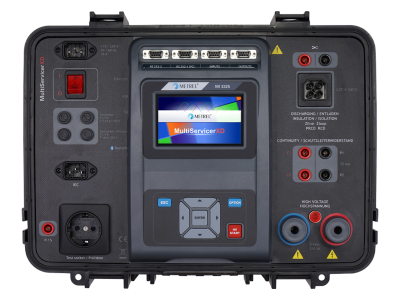

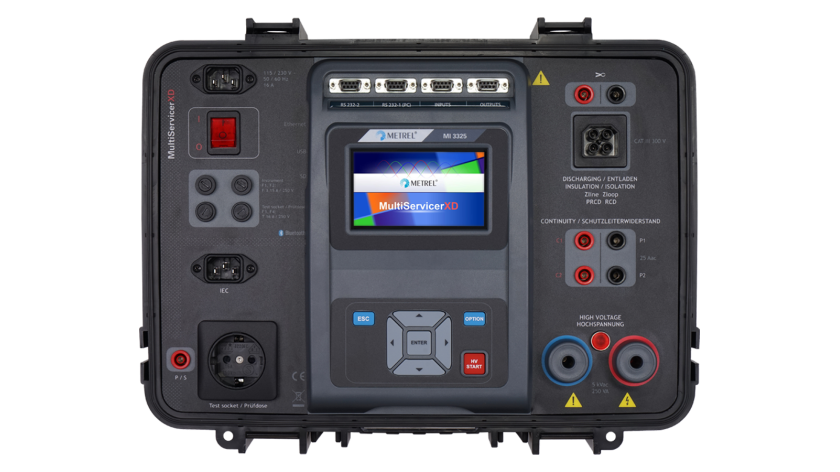

MI 3325 MultiServicerXD Destacado

Certificadores de cuadros y máquinas

El MI 3325 MultiServicerXD es un instrumento multifuncional destacado para diversas aplicaciones industriales en las que se requiere robustez y fiabilidad. El dispositivo se añade a la gama de instrumentos Metrel como el sucesor del MI 3321 MultiServicerXA. La nueva plataforma integrada del MI 3325 incluye pantalla táctil a color, un organizador de memoria avanzado con una tarjeta SD grande para almacenaje y las modernas AUTOSEQUENCE®.

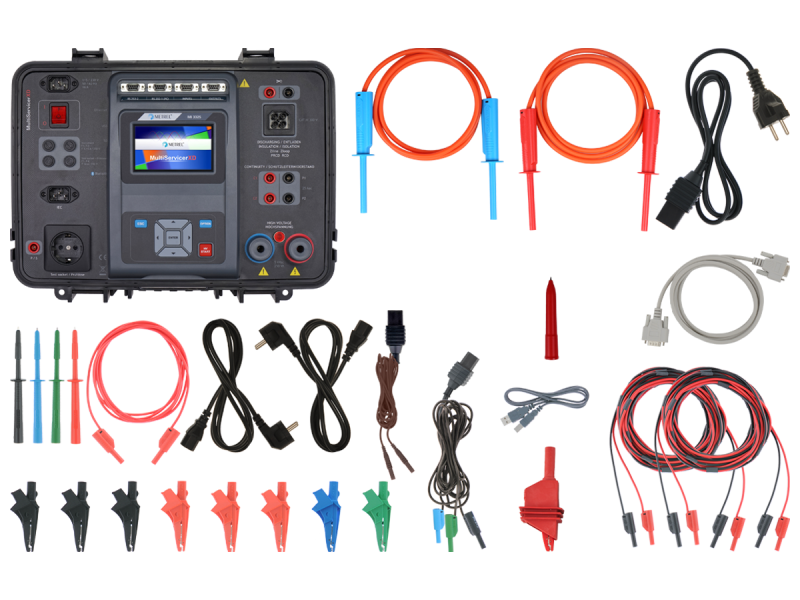

Kits

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-4-41 Electrical Installations for Buildings - Protection against electric shock
  • IEC/EN 61008-1 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs)
  • IEC/EN 61009 Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs)
  • AS / NZ 3017 Electrical installations – Verification guidelines
  • BS 7671 IEE Wiring Regulations (18th edition)

Seguridad de los tableros de distribución eléctrica

  • ESB Competences: Electrical Switchboards Safety Testing
  • IEC/EN 61439-1 Low-voltage switchgear and controlgear assemblies - Part 1: General rules
  • IEC/EN 62271 High-voltage switchgear and controlgear - series
  • IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
  • IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers

Seguridad de las máquinas

  • MST Competences: Machines Electrical Safety Testing
  • IEC/EN 50191 Erection and operation of electrical test equipment
  • IEC/EN 60204-1 Safety of machinery - Electrical equipment of machines - Part 1: General requirements
  • IEC/EN 62368-1 Audio/video, information and communication technology equipment - Part 1:Safety requirements
  • IEC/EN 60950 Information technology equipment – Safety
  • IEC/EN 61180 High-voltage test techniques for low-voltage equipment - Definitions, test and procedure requirements, test equipment
  • IEC/EN 61557-14 Electrical safety in low voltage distribution systems up to 1 000 V a.c and 1 500 V d.c - Equipment for testing,measuring or monitoring of protective measures - Part 14: Equipment for testing the safety of electrical equipment for machinery

Seguridad de los aparatos portátiles

  • PAT Competences: Portable Appliances Safety Testing
  • AWE Competences: Arc Welding Equipment Safety Testing
  • EN 50699 Recurrent Test of Electrical Equipment
  • EN 50678 General procedure for verifying the effectiveness of the protective measures of electrical equipment after repair
  • IEC/EN 60335-1 Household and similar electrical appliances - Safety
  • IEC/EN 60598-1 Luminaires - Part 1: General requirements and tests
  • AS / NZ 3760 In-service safety inspection and testing of electrical equipment
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • IEC/EN 60974-4 Arc welding equipment - Part 4: Periodic inspection and testing
  • IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Seguridad del instrumento respecto del usuario

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits

Seguridad de CEM

  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements
  • IEC/EN 61326-2 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 2-2: Particular requirements - Test configurations, operational conditions and performance criteria for portable testing, measuring and monitoring equipment used in low-voltage distribution systems

Características

Funciones de medición

  • Continuidad (2 W y 4 W), 0,2 A, 4 A, 10 A, 25 A + caída de tensión @ 10 A;
  • CA AT, CA AT programable 100V - 5000V;
  • Resistencia de aislamiento (Riso, Riso-S): 50 V, 100 V, 250 V, 500 V, 1000 V (cc);
  • Corriente de subfuga (Isub, Isub-S) 110V c.a., 230 V c.a.;
  • Zbucle – Fallos en la impedancia de bucle y posibles fallos de corriente (Ipsc, Ulpe, Uc(P));
  • RCD de Z – Fallos en la impedancia de bucle y posibles fallos de corriente en sistemas con RCD (Ipsc, pe, Uc(P));
  • Z line – Impedancia de la línea y posibles cortocircuitos (Ipsc, Uln);
  • Prueba funcional (potencia P/S/Q, tensión, corriente, cos fi, frecuencia, ThdU, ThdI, PF);
  • Corriente de fuga de contacto; comprobación de RCD; (RCD Uc, RCD t, RCD I);
  • Corriente de fuga diferencial.
  • Corriente de fuga de PE.
  • Polaridad;
  • Corriente de la pinza;
  • Tensión, frecuencia, rotación de fases;
  • Comprobación de varistores;
  • Caídas de tensión;
  • Tiempo de descarga.

Características clave

  • Pantalla táctil a color de alta resolución, 4,3 pulgadas, TFT.
  • Doble manipulación: el teclado y la pantalla táctil permiten al usuario controlar el instrumento como desee.
  • AUTOSEQUENCE® predefinidas: habilitar al usuario la ejecución sencilla y rápida de la secuencia de pruebas para el dispositivo seleccionado.
  • Compatible con comprobación RCD: todos los instrumentos son compatibles con comprobaciones de RCD tipo A, AC, B, B+ y F.
  • Comprobación del equipo de soldadura (solo si se usa junto con A 1422): MultiServicerXD es compatible con comprobaciones de soldadura
  • según la IEC/EN 60974-4.
  • Inspecciones funcionales.
  • Inspecciones visuales.
  • Inspecciones personalizadas (visuales y funcionales).
  • Pantallas de ayuda incluidas para consultar in situ.
  • Tablas de fusibles incorporadas para la evaluación automática del resultado de la impedancia de línea/bucle.
  • Monitorización de las 3 tensiones en tiempo real.
  • Alto potencial: CA de alta tensión (5 kV @ 250VA).
  • Continuidad: Prueba de continuidad de 4 hilos con corriente de prueba seleccionable (0,2 A, 4 A, 10 A, 25 A) que permite mediciones precisas.
  • Comunicación: 4 RS232, USB, puertos de comunicación Ethernet y Bluetooth que permiten descargar, subir y el control remoto del instrumento.
  • Comprobación multisistema: el instrumento se puede utilizar en sistemas de suministro TT, TN, IT y 115 V.
  • Procedimiento de prueba automático de RCD (RCD AUTO).
  • Procedimiento de prueba automático de Impedancia (AUTO Z).
  • Filtro de medición de acuerdo al grupo del área que se seleccione.
  • Memoria grande: compatible con tarjetas de memoria microSD, tarjeta de 8 GB ya integrada en el instrumento, aunque puede expandirse a 32 GB.

Datos técnicos

Dimensiones: (L x A x H) 420 x 325 x 180 mm / 420 x 325 x 250 mm (con accesorios)
Peso: 13,3 kg / 15,1 kg (con accesorios)

Aplicaciones

Seguridad en instalaciones eléctricas de baja tensión

  • Tablero de distribución y protección automática de desconexión

Mantenimiento preventivo

  • Seguridad de los aparatos portátiles

Especificaciones

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet MI 3325 MultiServicerXD es 2021 30.08.2021 pdf 2.77 MB
Manual MI 3325 MultiServicerXD es 1.3.5. 10.12.2020 20 753 172 pdf 8.28 MB Acceso
PC Software SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.17.0.6962 02.07.2021 Readme zip 307.51 MB Acceso
Android SW 1304 aMESM Android en 04.01.2021 QR code Enlace externo Desconocida
