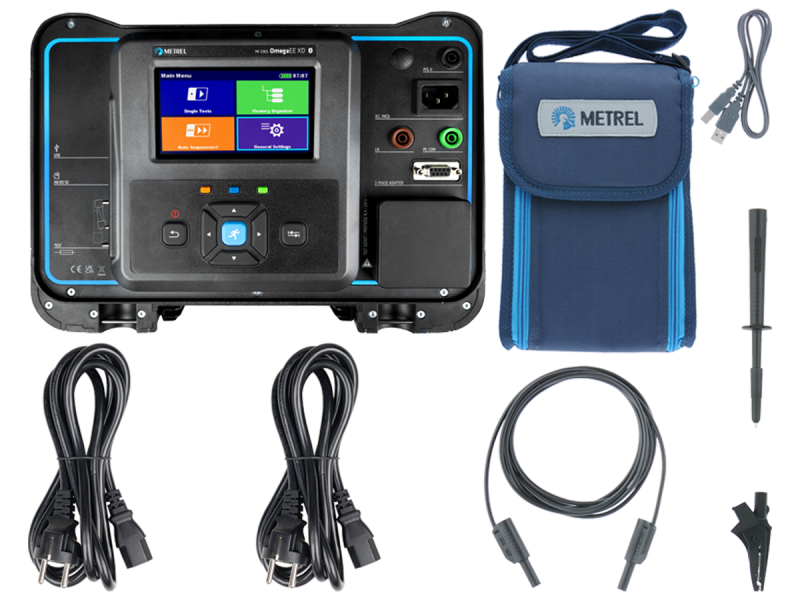

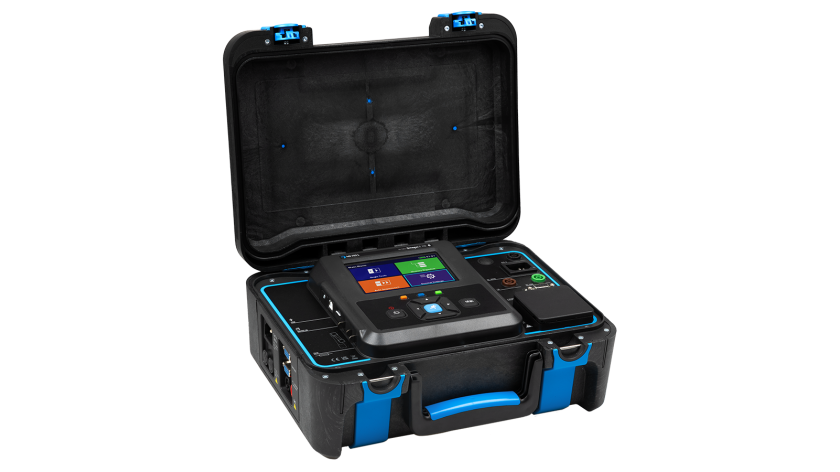

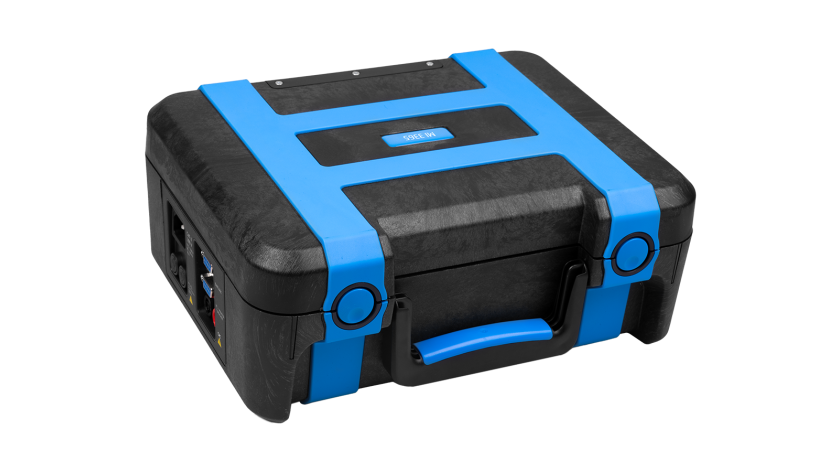

MI 3365 OmegaEE XD Nuevo

Comprobadores de PAT

La nueva serie mejorada del OmegaEE XD incorpora 4 modelos del instrumento destinados al uso profesional en las aplicaciones más exigentes. Todos ellos implementan el concepto de cuentas de usuario para que puedan usarlo distintas personas. Sus diferentes versiones cubren los siguientes campos de pruebas: aparatos portátiles, equipos de soldadura, equipos electromédicos, pruebas profesionales de dispositivos PRCD y pruebas de cables de carga de vehículos eléctricos de modo 2 y modo 3. Todos los instrumentos vienen con una avanzada interfaz de usuario integrada que permite ejecutar secuencias AUTOSEQUENCE® predefinidas y creadas por el usuario. Gracias a su gran capacidad de memoria (tarjeta microSD de 8 GB), permite guardar y archivar datos a largo plazo. Todos los instrumentos son especialmente diseñados para las pruebas de larga duración, ya que su estructura de memoria permite una búsqueda sencilla en el archivo de dispositivos y una rápida repetición de las pruebas (periódicas). Se ha puesto un claro énfasis en la compatibilidad con dispositivos periféricos como impresoras y lectores de códigos de barras o códigos QR y lectores RFID (en sus versiones Bluetooth y con cable). Además, todas las versiones de estos instrumentos son compatibles con nuestro software Metrel ES Manager para PC.

Seleccione un conjunto

Videos

Promotional

Normativas aplicadas

Instalación de BT en edificio

  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - relevant parts
  • AS / NZ 3017 Electrical installations – Verification guidelines

Seguridad de los aparatos portátiles

  • PAT kompetence: Testiranje varnosti aparatov
  • AWE kompetence: Testiranje varnosti varilne opreme
  • EN 50699 Ponavljalni preskus električne opreme
  • EN 50678 Splošni postopek preverjanja učinkovitosti zaščitnih ukrepov za električno opremo po popravilu
  • AS / NZ 3760 In-service safety inspection and testing of electrical equipment
  • VDE 0701 Inspection after repair, modification of electrical appliances - periodic
  • VDE 0702 Inspection on electrical appliances - general requirements for electrical safety
  • NEN 3140 Guidelines for safe working practices
  • IEC/EN 60974 Arc welding equipment series
  • IEC/EN 60974-4 Arc welding equipment - Part 4: Periodic inspection and testing
  • IEC 62368-1:2023 Audio/video, information and communication technology equipment - Part 1: Safety requirements
  • IET COP 5th Ed., In-service Inspection and Testing of Electrical Equipment

Equipo de suministro de vehículos eléctricos

  • IEC/EN 62752 In-cable control and protection device for mode 2 charging of electric road vehicles (IC-CPD)

Seguridad del instrumento respecto del usuario

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series

Características

Funciones de medición

EN 50678/EN 50699

  • Inspección visual.
  • Continuidad/resistencia de tierra de protección a 200 mA.
  • Continuidad/resistencia de tierra de protección a 10 A, 25 A.1
  • Resistencia de aislamiento (Riso, Riso-S).
  • Corriente de conductor de protección (directa, residual, alternativa).
  • Corriente de fuga de contacto (directa, alternativa).
  • Corriente de fuga producida por una entrada flotante, corriente de PE (directa, residual).
  • Corriente de fuga producida por una entrada flotante, corriente de contacto (directa).
  • Fugas y potencia (Icont, Idif, P, S, Q, FP, THDu, THDi, CosØ, I, U).
  • Potencia (P, S, Q, FP, THDu, THDi, CosØ, I, U).
  • Prueba de PRCD (2 pol., 3 pol., K/Di (varistor), S (3 pol.)).
  • Prueba de PRCD (conductor PE, conductor abierto,
  • sonda PE).
  • Prueba de RCD (tipo A, AC, B, B+, F).
  • Prueba de IC-CPD (EV-RCD, conductor PE).
  • Tensión, SELV/PELV.
  • Prueba de arco (1500 V, 3000 V).2
  • Prueba de polaridad / polaridad activa.
  • Prueba de diagnóstico de EVSE.
  • Prueba de fusibles.
  • Corriente de pinza.3
  • Inspecciones funcionales.

1(solo modelos de 25 A, M, F),2(solo el modelo MI 3365 F), 3(con el A 1283 opcional)



IEC/EN 62353 ampliada a pruebas según IEC 60601, (solo MI 3365 M)

  • Resistencia de aislamiento.
  • Corriente de fuga de contacto.
  • Corriente de fuga al paciente.
  • Fuga de equipos (directa, diferencial, alternativa).
  • Fuga de partes aplicadas (directa, alternativa).



IEC/EN 60974-4 (opcional A 1422)

  • Resistencia de aislamiento.
  • Fuga del circuito de soldadura.
  • Fuga del conductor de protección.
  • Tensión sin carga.

Características clave

  • Secuencias AUTOSEQUENCE® predefinidas, según: EN 50678, EN 50699, cables de VE, P-RCD, entradas flotantes, EN 62368-1, EN 60974-4, EN 62353.
  • Leer el código y ejecutar la prueba: el sistema de etiquetado con códigos QR y de barras, combinado con las secuencias AUTOSEQUENCE®, permite ejecutar pruebas rápidas y sencillas de los dispositivos eléctricos.
  • Grupos de pruebas: los instrumentos vienen con filtros integrados en función de su ámbito de uso, lo que permite elegir fácilmente las secuencias de prueba necesarias.
  • Admiten las pruebas de IC-CPD: para pruebas de cables de VE de Modo 2 y Modo 3 en combinación con los adaptadores admitidos.
  • Admiten las pruebas de PRCD: para todos los tipos de PRCD, incluidos los de 2 polos, 3 polos, K/Di (varistor), S (3 polos) y pruebas con la sonda PE.
  • Pruebas de fusibles: el instrumento viene con un módulo de pruebas especial e integrado para probar rápidamente todo tipo de fusibles.
  • Pruebas de alta tensión (solo MI 3360 F): el instrumento permite realizar la medición de la resistencia de aislamiento, imprescindible tras reparar o mantener cualquier dispositivo eléctrico.
  • Pruebas de equipos electromédicos (solo MI 3360 M): el instrumento permite realizar pruebas de equipos electromédicos según la norma IEC/EN 62353, ampliadas a las pruebas según la norma IEC 60601.
  • La simulación de condiciones de fallo único permite probar equipos de audio y vídeo, de tecnología de la información y la comunicación según la norma IEC/EN 62368.
  • Pruebas de equipos de soldadura (solo en combinación con A 1422): todos los modelos del OmegaEE XD admiten las pruebas de equipos de soldadura según la norma IEC/EN 60974-4.
  • Dispositivos cableados: los instrumentos vienen con terminales de prueba adicionales integrados que permiten ejecutar pruebas sencillas de dispositivos cableados.
  • Gran memoria: compatibilidad con tarjetas de memoria microSD, tarjeta de 8 GB ya integrada en el instrumento, aunque puede ampliarse hasta 32 GB.
  • Software para PC Metrel ES Manager: permite crear estructuras de pruebas, secuencias AUTOSEQUENCE® definidas por el usuario, informes de pruebas profesionales y transferencia de datos para archivado.

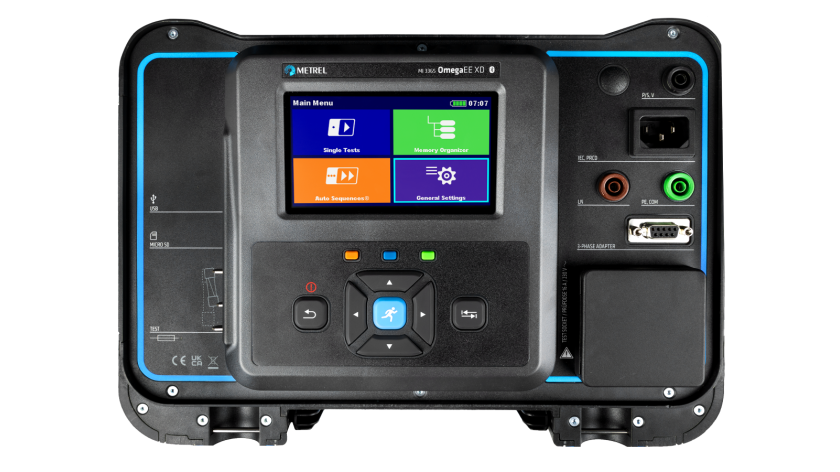

  • Pantalla táctil: pantalla táctil en color de alta resolución, TFT de 4,3".
  • Doble manipulación: con el teclado y la pantalla táctil, los usuarios pueden controlar el instrumento como deseen.
  • Software aMESM para Android: para leer códigos QR y cargar secuencias AUTOSEQUENCE® predefinidas por el usuario.

Datos técnicos

  • Tamaño (l x a x p): 310 x 130 x 250 mm
  • Peso: 6,1 kg

Aplicaciones

Portable and fixed appliances

  • Medidas y gestión PAT

Mantenimiento preventivo

  • Seguridad de los aparatos portátiles

Solución de problemas

  • Solución de problemas de aparatos

Especificaciones

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3365 OmegaEE XD (25A, M, F) es 2024 11.01.2024 pdf 1.41 MB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3365 OmegaEE XD (25A, M, F) en 1.2.2 21.11.2023 20753338 pdf 4.66 MB Acceso
DoC Idioma Versión Fecha Notas Tipo Tamaño Descargar
EU Declaration of Conformity Multi-Language Enlace externo Desconocida
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1201 Metrel Electrical Safety Manager (MESM) Multi-Language 1.23.0.1115 29.02.2024 Readme zip 369.58 MB Acceso
Android Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 1204 RISK Calculator Android Multi-Language Enlace externo Desconocida
Firmware Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3365 OmegaEE XD (25A, M, F) Multi-Language zip 20.52 MB
