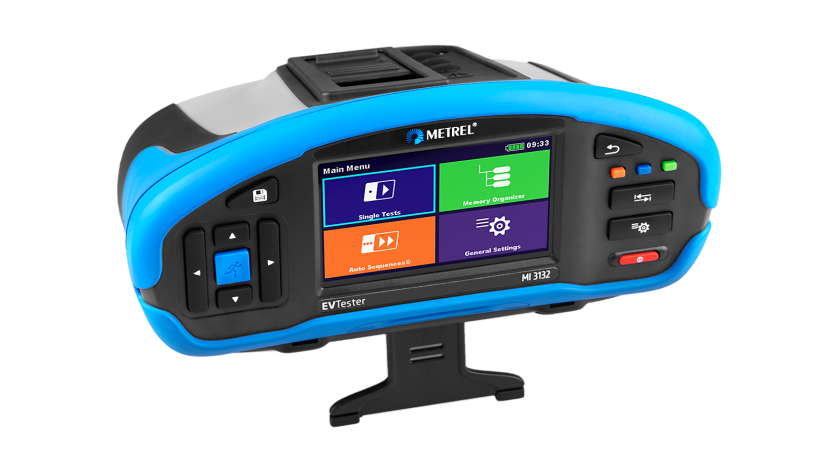

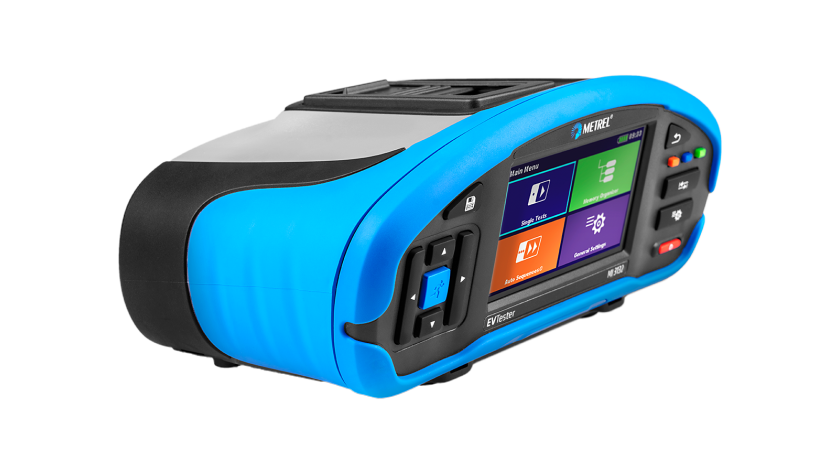

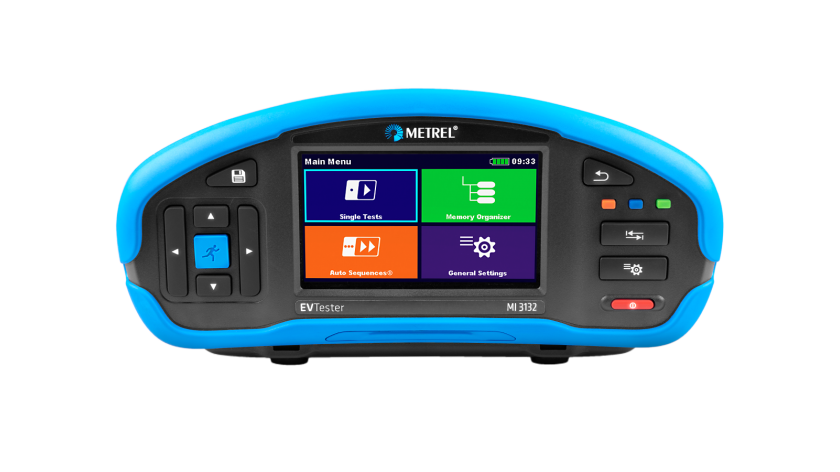

MI 3132 EV Tester El comprobador de vehículos eléctricos (VE) Nuevo
Movilidad eléctrica
El comprobador de vehículos eléctricos (VE) MI 3132 es un instrumento de prueba portátil alimentado por batería con una excelente protección IP y diseñado especialmente para comprobaciones en vehículos eléctricos. El instrumento es compatible con la última norma CEPE/ONU R100 Anexo 4A, 4B, destinada a la medición de la resistencia de aislamiento para vehículos eléctricos. El instrumento tiene un diseño ergonómico con una interfaz de usuario intuitiva, que incluye un organizador de memoria y AUTO SEQUENCE totalmente programables, gestionadas a través de una gran pantalla táctil a color. Además, el instrumento admite un amplio rango de pruebas y funciones de medición, incluida la medición de microohmios a 2 A, el control de tensión en línea, la prueba de aislamiento hasta 1500 V, así como inspecciones funcionales y visuales.
¿Posee este producto?

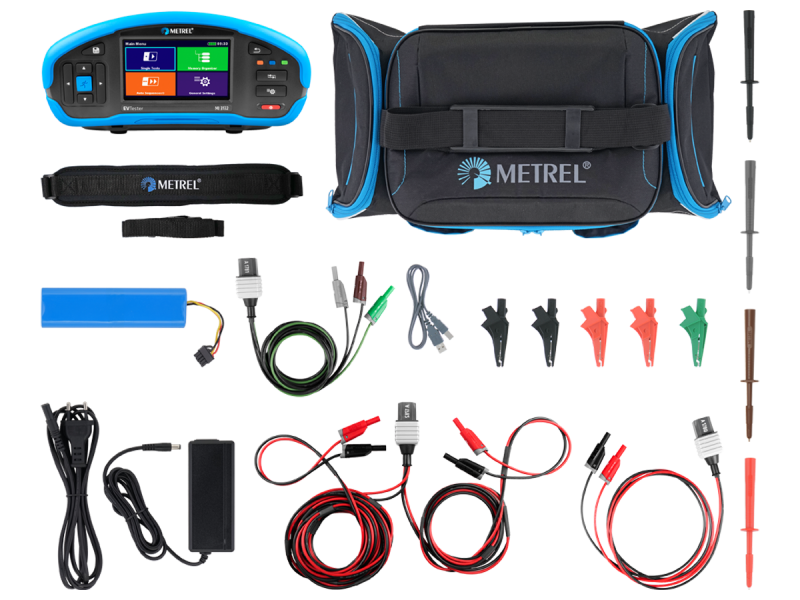

Seleccione un conjunto
- Comprobador de vehículos eléctricos (VE) MI 3132
- A 1551 Funda de transporte (L)
- A 1707 Kit de correas de transporte
- A 1782 Cable de prueba de 4 hilos, 2 x 2 m, 2 x 5 m
- A 1781 Cable de prueba de 3 hilos, 3 x 1,5 m
- A 1780 Cable de prueba de 2 hilos, 2 x 1,5 m
- A 1014 Sonda de prueba, negra
- A 1016 Sonda de prueba, roja
- A 1298 Sonda de prueba, marrón
- A 1453 Sonda de prueba, gris
- A 1013 Pinza de cocodrilo, negra, 2 uds.
- A 1064 Pinza de cocodrilo, roja, 2 uds.
- A 1309 Pinza de cocodrilo, verde
- A 1727 Cable USB
- A 1567 Batería de 4400 mAh
- A 1569 Adaptador de fuente de alimentación de 12 V, 3 A
- Manual de instrucciones (versión corta)
- Certificado de calibración
- Software 1201 para PC Metrel ES Manager
Videos
Promotional
Normativas aplicadas
Seguridad eléctrica de las unidades móviles
- UN ECE R 100 Disposiciones uniformes relativas a la homologación de vehículos con respecto a los requisitos específicos para el tren de fuerza eléctrico [2015/505]
- ISO 6469-3 - Electrically propelled road vehicles Safety specification Part 3: Electrical safety
Seguridad del instrumento respecto del usuario
- Normativa EMC 89/336/EE sobre compatibilidad electromagnética
- IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
Seguridad de CEM
- IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
- IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements
Características
Funciones de medición
- Mediciones de aislamiento según CEPE/ONU R100 e ISO 6469-3 con REESS propio como fuente de tensión de DC.
- Resistencia de aislamiento con tensión DC de 50 a 1500 V.
- Medición de tensión DC.
- Mediciones de frecuencia y tensión TRMS.
- Mediciones de microohmios a 4 hilos con corriente de prueba de 2 A DC.
- Mediciones de baja resistencia con corriente de prueba de 7 y 200 mA DC.
- Inspecciones visuales de seguridad y funcionales.
Características clave
- Medición de la resistencia de aislamiento según la norma CEPE/ONU R100 de medición mediante fuente interna de DC.
- Realización de mediciones precisas a cuatro hilos con pinzas Kelvin y hasta 2 A corriente de prueba.
- Duración y dirección de la corriente (unidireccional o bidireccional) ajustables en la medición de microohmios.
- Rango de aislamiento: amplio rango de tensiones de prueba de aislamiento, de 50 a 1500 V; rango de medición de resistencia hasta 3 GΩ.
- Categoría de sobretensión 1000 V CAT III.
- Pantalla LCD de 4,3" a color con pantalla táctil.
- AUTO SEQUENCE programables.
- Alto grado de protección para uso al aire libre y en entornos difíciles.
- Mediciones de resistencia en DC.
- Compatibilidad con mediciones independientes o automatizadas.
- Cargador integrado y baterías de iones de litio recargables como accesorio estándar.
- Comunicación BT con PC, a través de un módulo BT integrado.
- Software para PC Metrel ES Manager para mediciones pre y posprocesamiento: preparación de la estructura de la prueba, descarga de resultados, vistas de árbol, tabla y gráfica, almacenamiento e impresión.
Datos técnicos
Peso: 1.78 kg
Tamaño (l x a x p): 252 x 111 x 165 mm
Aplicaciones
e-Mobility
- Electrtical Vehicles first safety inspection according to UN ECE R100
Mantenimiento preventivo
- Medidas de tensión
- Medidas de frecuencia
- Sistemas de batería
Objetivo general
- Ensayos industriales
Especificaciones
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3132 EV Tester | es | 2023 | 02.10.2023 | 745.6 KB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3132 EV Tester | en | 1.2.2 | 20.11.2023 | 20753309 | 2.64 MB |
Acceso
|
| Firmware | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MI 3132 EV Tester | Multi-Language | 1.1.8 | 22.11.2023 | Readme | zip | 8.13 MB |
|
