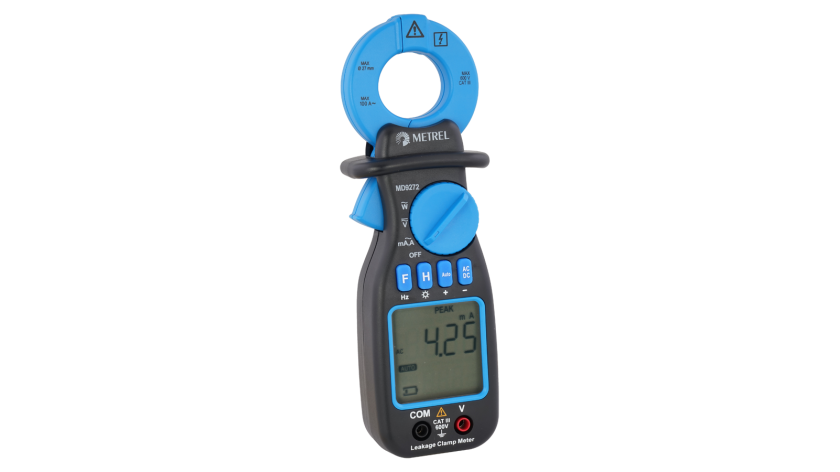

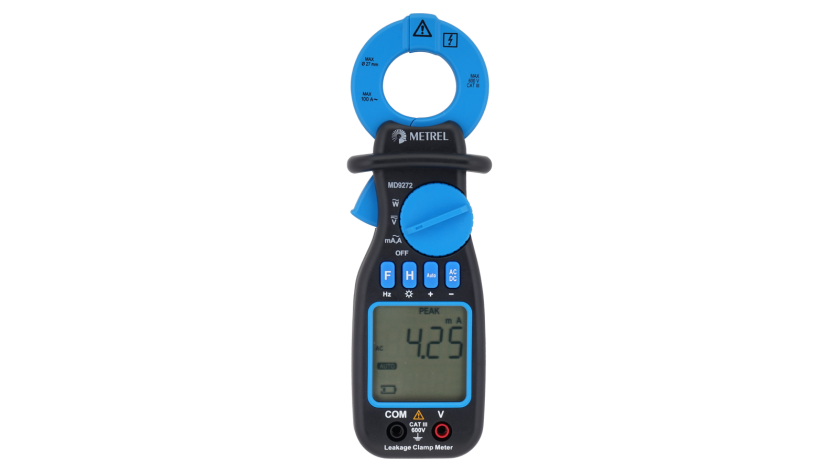

MD 9272 Pinza de fugas amperimétrica TRMS con funciones de potencia

Pinzas amperimétricas

El MD 9272 es una exclusiva pinza amperimétrica de fuga de tierra. No solo tiene la capacidad de leer con precisión la corriente de fuga AC TRMS de un sistema, sino que también detecta pérdidas del sistema y sugiere posibles motivos de pérdida. La tensión, potencia, armónico, factor de potencia (PF), distorsión total de armónicos (THD) y factor de cresta hacen que este equipo sea adecuado para todo electricista e ingeniero.

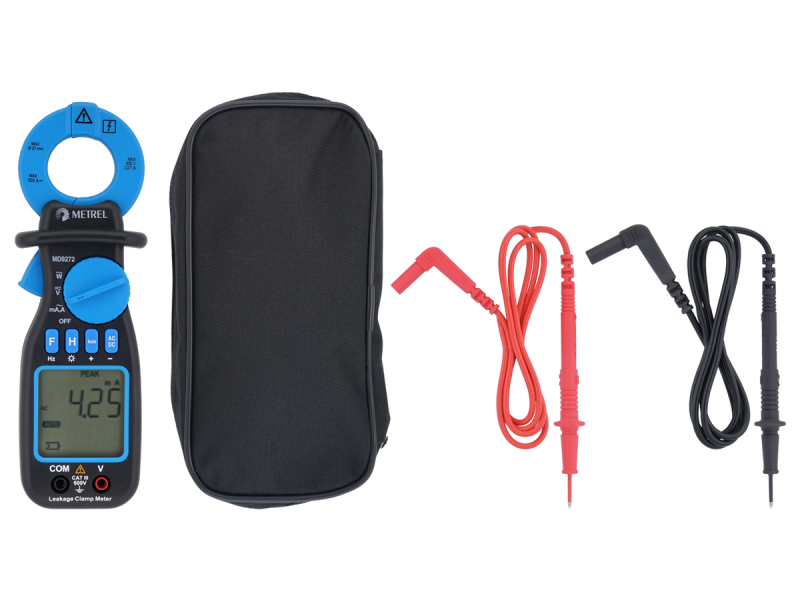

Kits

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers

Seguridad de los tableros de distribución eléctrica

  • ESB Competences: Electrical Switchboards Safety Testing

Seguridad de las máquinas

  • MST Competences: Machines Electrical Safety Testing

Seguridad de los aparatos portátiles

  • PAT Competences: Portable Appliances Safety Testing
  • AWE Competences: Arc Welding Equipment Safety Testing

Seguridad eléctrica de las unidades móviles

  • eMOB Competences: Electrical LV Installations in Mobile Units Safety

Equipo médico eléctrico

  • MEDe Competences: Medical Electrical Equipment Safety

Instalaciones de salas médicas y quirófanos

  • MEDi Competences: Medical and Surgery Rooms Electrical Installations Safety

Seguridad del instrumento respecto del usuario

  • IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
  • IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
  • IEC/EN 61010-2-032 Safety requirements for electrical equipment for measurement, control and laboratory use - Part 2-032: Particular requirements for hand-held and hand-manipulated current sensors for electrical test and measurement
  • IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements
  • IEC/EN 61326-2 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 2-2: Particular requirements - Test configurations, operational conditions and performance criteria for portable testing, measuring and monitoring equipment used in low-voltage distribution systems

Características

Funciones de medición

  • Medición de tensión AC, TRMS;
  • Medición de corriente AC, TRMS;
  • Medición de frecuencia;
  • Medición de parámetros de potencia.

Características clave

  • TRMS: mediciones precisas de las señales sinusoidales y no sinusoidales.
  • Tamaño mordaza: 28 mm.
  • Mordaza blindada: este tipo de mordaza permite utilizar el equipo en entornos muy ruidosos.
  • Precisión: lecturas de corriente AC con una exactitud de 0,8% y una resolución base de 0,01 mA, y tensión con una precisión de 0,5% y una resolución base de 0,1 V.
  • Potencia: mide diversos parámetros de potencia (activa, reactiva y aparente, THD, PF y desplazamiento de fase).
  • Análisis de la pérdida inteligente: la pérdida se detecta mediante complejos algoritmos que además determinan posibles razones de la pérdida de corriente.
  • Armónicos: mide componentes armónicos de corriente o tensión y un valor de porcentaje de un armónico hasta el 49º.
  • THD y PF: la pantalla dual permite que las lecturas se visualicen junto con la distorsión armónica total (THD) o factor de potencia (PF).
  • Valor pico: el valor de pico de la onda o factor de cresta también puede visualizarse.
  • Modo MAX/MIN/HOLD: muestra el valor medido máximo, mínimo y medio.

Datos técnicos

  • Dimensiones: 190 x 60 x 43 mm
  • Peso: 255 g

Aplicaciones

Calidad de energía de baja tensión

  • Suministro ininterrumpido de energía
  • Informes de calidad de energía
  • Efectos de los problemas de calidad de la energía en el entorno laboral y de vida

Ubicaciones especiales

  • Lugares húmedos y al aire libre
  • Sistema de TI

Suministro y distribución de energía

  • Tableros de distribución de hospitales y protección automática contra desconexiones
  • Calidad de la energía
  • Sistema de alimentación ininterrumpida en la atención sanitaria

Salas de cirugía o quirófanos

  • Sistema TI médico
  • Los DCR de zonas aisladas
  • Dispositivos médicos

Salas de recuperación de pacientes y salas de hospital

  • Seguridad eléctrica pública y del espacio de trabajo en la atención médica
  • Seguridad eléctrica en zonas húmedas de hospitales

Fuentes de energía auxiliar en la sanidad

  • Ambulancias
  • Hospital de campaña

Mantenimiento preventivo

  • Medidas de tensión
  • Medidas de corriente
  • Medidas de frecuencia
  • Medidas de fuga de corriente

Solución de problemas

  • Solución de problemas de aparatos
  • Solución de problemas de instalación
  • Servicio de campo

Especificaciones

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet MD 9272 Leakage Clamp TRMS Meter with Power Functions en 1.0 29.09.2016 pdf 644.07 KB
Manual MD 9272 Leakage Clamp TRMS Meter with Power Functions Multi-Language 2.1.3 29.09.2021 20 752 381 pdf 1.15 MB Acceso
DoC EU Declaration of Conformity Multi-Language 10.08.2021 QR code Enlace externo Desconocida
