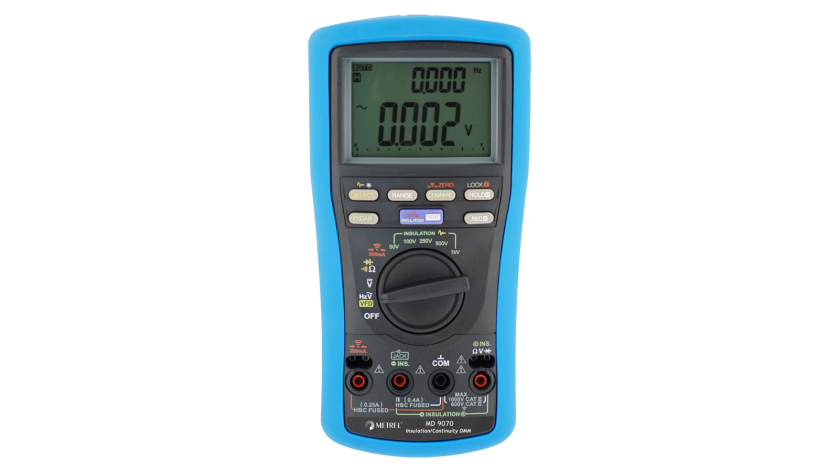

MD 9070 Multímetro de aislamiento/continuidad Destacado
Multímetros digitales
El MD 9070 es un multímetro de aislamiento y continuidad de alta precisión que se puede utilizar en un entorno CAT IV / 600 V. Su pantalla digital dual proporciona todos los datos necesarios al operador mientras que su tamaño garantiza que pueda utilizarse con una sola mano. El equipo se suministra con la función VFD integrada que hace que sea capaz de medir valores TRMS según la frecuencia, con mediciones PI/DAR y prueba de diodos. El MD 9070 cuenta con una amplia serie de características adicionales que incluyen el bloqueo de lectura, memoria, mín / máx, diferencial, apagado automático, autorango, filtro de frecuencia, función de bloqueo, reseteado, función relativa y más.
¿Posee este producto?
¿Cuál es el mejor para usted?

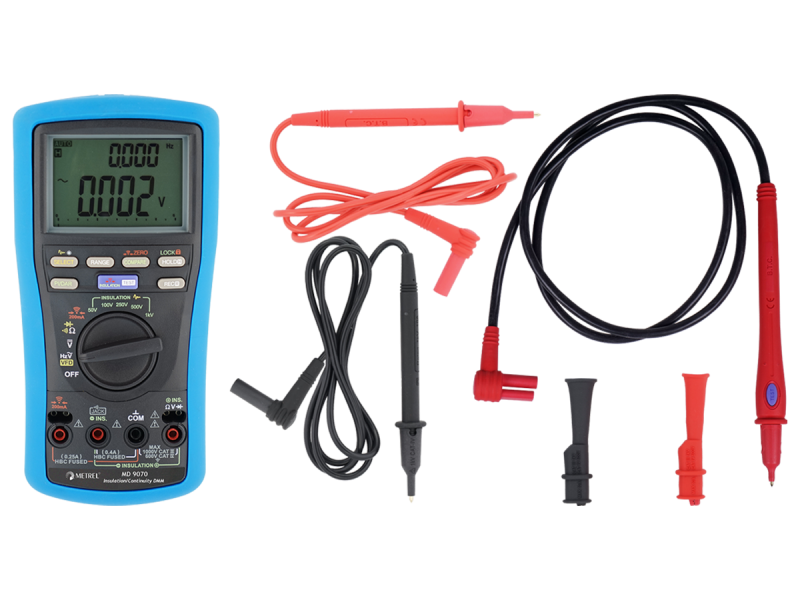

Seleccione un conjunto
- Multímetro MD 9070 con estuche de caucho
- Cable de prueba con sonda, 2 uds
- Cocodrilos aislados, 2 uds
- Cable de prueba de aislamiento/continuidad, 1 ud
- Pilas 1,5 V tipo AA (IEC LR6), 4 uds
- Manual de instrucciones
- Garantía
Normativas aplicadas
Instalación de BT en edificio
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
- IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
- IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
Protección contra rayos y puesta a tierra
- IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding
Seguridad eléctrica de las unidades móviles
- eMOB Competences: Electrical LV Installations in Mobile Units Safety
- IEC/EN/HD 60364-7-717 Low-voltage electrical installations: Requirements for special installations or locations – Supplies for Electrical Vehicles
- UN ECE R 100 Disposiciones uniformes relativas a la homologación de vehículos con respecto a los requisitos específicos para el tren de fuerza eléctrico [2015/505]
Instalaciones de salas médicas y quirófanos
- IEC/EN 60364-7-710 Requirements for special installations or locations – Medical Location
Seguridad del instrumento respecto del usuario
- EN 55032 Electromagnetic compatibility of multimedia equipment - Emission requirements
- IEC 61000-2-12 Electromagnetic compatibility (EMC) - Part 2-12: Environment - Compatibility levels for low-frequency conducted disturbances and signalling in public medium-voltage power supply systems
- IEC/EN 61000-3-2 Electromagnetic compatibility (EMC) - Part 3-2 - Limits - Limits for harmonic current emissions (equipment input current ≤ 16 A per phase)
- IEC/EN 61000-3-3 Electromagnetic compatibility (EMC) - Part 3-3 - Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤ 16 A per phase and not subject to conditional connection
- IEC/EN 61000-4-2 Electromagnetic compatibility (EMC)- Part 4-2: Testing and measurement techniques - Electrostatic discharge immunity test
- IEC/EN 61000-4-3 Electromagnetic compatibility (EMC)- Part 4-3: Testing and measurement techniques - Radiated, radio-frequency, electromagnetic field immunity test
- IEC/EN 61000-4-4 Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test
- IEC/EN 61000-4-5 Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test
- IEC/EN 61000-4-7 Electromagnetic compatibility (EMC) - Part 4-7: Testing and measurement techniques - General guide on harmonics and interharmonics measurements and instrumentation, for power supply systems and equipment connected thereto
- IEC/EN 61000-4-8 Electromagnetic compatibility (EMC) - Part 4-8: Testing and measurement techniques - Power frequency magnetic field immunity test
- IEC 61000-6-5:2015 Electromagnetic compatibility (EMC) - Part 6-5: Generic standards - Immunity for equipment used in power station and substation environment
- Normativa de bajo voltaje LVD 73/23 / EEC Equipo eléctrico diseñado para usarse dentro de ciertos límites de voltaje
- Normativa EMC 89/336/EE sobre compatibilidad electromagnética
- IEC/EN 61010 Safety requirements for electrical equipment for measurement, control, and laboratory use - series
- IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
- IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
- IEC/EN 61010-2-032 Safety requirements for electrical equipment for measurement, control and laboratory use - Part 2-032: Particular requirements for hand-held and hand-manipulated current sensors for electrical test and measurement
- IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage
Seguridad de CEM
- IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
Características
Funciones de medición
- Medición TRMS;
- Medición de la resistencia de aislamiento;
- Medición de la continuidad;
- Medición de resistencia;
- Prueba de diodos;
- Medición de frecuencia de alimentación de red;
- Medición de frecuencia en señales digitales;
Características clave
- TRMS: mediciones precisas de las señales sinusoidales y no sinusoidales.
- VFD: función que permite la medición de los valores TRMS según la frecuencia.
- Autorango: el usuario puede cambiar entre automático y manual.
- Modo cero relativo: función relativa para comparar la diferencia entre diferentes señales o eliminar el ruido de fondo.
- MAX/MIN: almacenamiento de los valores máximos, mínimos y promedio.
- Data Hold: esta función bloquea la lectura en la pantalla para su posterior visualización.
- PI/DAR: función.
- Seguridad: Protección contra sobretensiones CAT IV / 600 V y CAT III / 1000 V.
- Retroiluminación: Funcionamiento en condiciones de oscuridad.
Datos técnicos
- Dimensiones (largo x ancho x alto): 208 x 103 x 64,5 mm con estuche.
- Peso: 635 g con estuche.
Aplicaciones
e-Mobility
- Electrtical Vehicles first safety inspection according to UN ECE R100
Mobile installations
- Vehicles with an on-board generator
- Emergency response vehicles
Mantenimiento preventivo
- Prueba de aislamiento y continuidad de tierra
- Medidas de tensión
- Medidas de frecuencia
Solución de problemas
- Solución de problemas de instalación
- Servicio de campo
Especificaciones
Descargas
| Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MD 9070 Insulation / Continuity Digital Multimeter | es | 2023 | 08.03.2023 | 389.94 KB |
|
| Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| MD 9070 Insulation / Continuity Digital Multimeter | Multi-Language | 1.3.5 | 02.04.2024 | 20 752 588 | 18.97 MB |
Acceso
|
| DoC | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
|---|---|---|---|---|---|---|---|
| EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Enlace externo | Desconocida |
|
