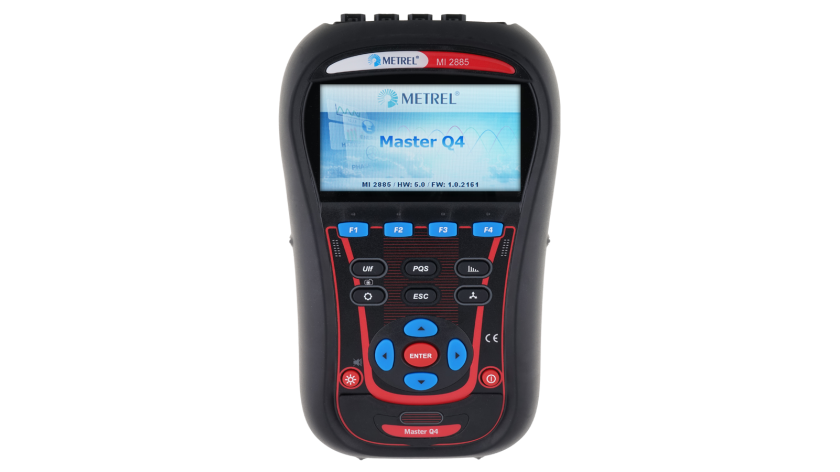

MI 2885 Master Q4 Destacado
Analizadores de calidad de energía de Clase S
El MI 2885 Master Q4 es una herramienta ideal para la resolución de problemas. Estos equipos están diseñados para registrar automáticamente todos los datos y las formas de onda importantes de los eventos de tensión como los huecos y la sobretensión. Además, el usuario puede configurar 7 alarmas opcionales para capturar las formas de onda de las cantidades seleccionadas. Una gran pantalla gráfica a color de lectura fácil le permite al usuario detectar anomalías en los armónicos, fasores y formas de la onda durante la instalación solo con conectar el dispositivo. Los botones manejables de ajuste rápido (Quick Set) hacen que el instrumento sea más amigable para el usuario y permiten que tenga una visión más rápida de los datos. El instrumento está diseñado para grabar a largo plazo, así como para resolver los problemas de la calidad de energía en los sistemas de distribución de energía trifásica y monofásica. El paquete avanzado de software para PC PowerView3 que permite analizar detalladamente los datos registrados, la lectura directa de la tarjeta de memoria microSD, el análisis de registros a largo plazo y la creación automática de informes de prueba profesionales.
¿Posee este producto?
¿Cuál es el mejor para usted?
Seleccione un conjunto

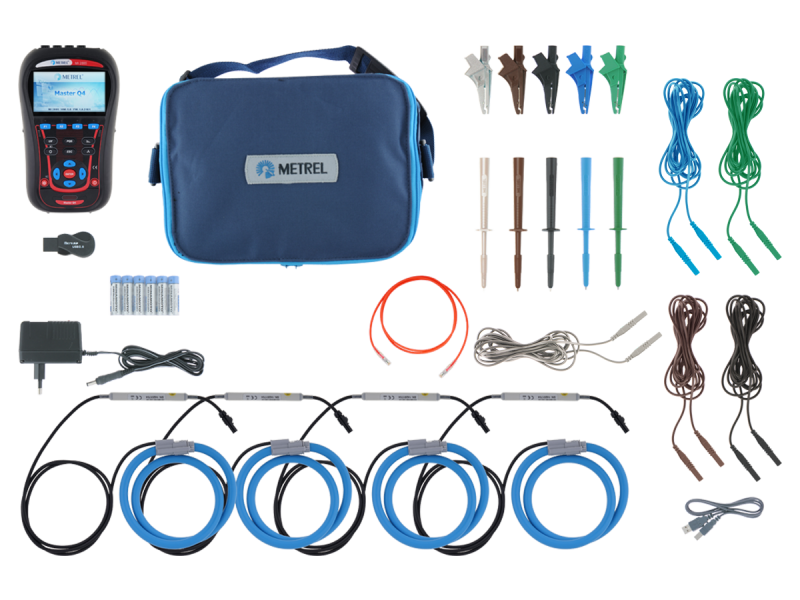

- MI 2885 Kit Advanced (AD)
- Instrumento Power Q4
- Pinzas de corriente flexibles monofásicas: 3000/300/30 A (A 1502), 4 uds
- Sonda de prueba (marrón, negro, gris, verde, azul), 5 uds
- Pinza de cocodrilo (marrón, negro, gris, verde, azul), 5 uds
- Cable de medición de la tensión (marrón, negro, gris, verde, azul), 5 uds
- Etiquetas de codificación por colores
- Tarjeta de memoria microSD de 8,0 GB
- Lector de tarjeta microSD
- Software para PC PowerView3
- USB y cable cruzado Ethernet
- Adaptador de fuente de alimentación
- Batería recargable de 1,2 V, NiMH, 6 uds
- Bolsa de transporte blanda
- Manual de instrucciones
- Certificado de calibración

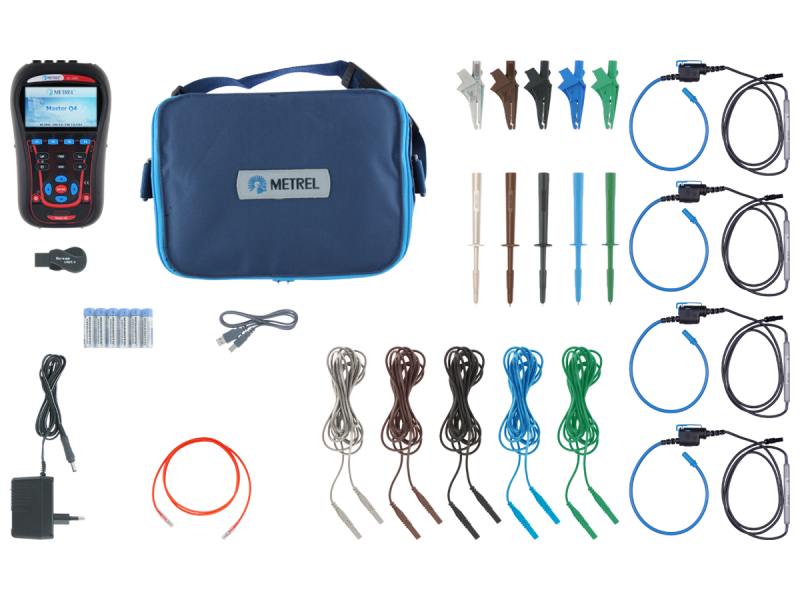

- Equipo Master Q4
- Pinza flexible monofásica 3000 / 300 / 30 A (A 1227), 4 uds
- Sonda de pruebas (marrón, negro, gris, verde, azul), 5 uds.
- Cocodrilo (marrón, negro, gris, verde, azul), 5 uds.
- Cables para medida de tensión (marrón, negro, gris, verde, azul), 5 uds.
- Etiquetas para la codificación del color
- Tarjeta de memoria microSD 8.0 GB
- Lector de tarjeta microSD
- Software para PC PowerView3
- Cables de conexión USB y Ethernet
- Adaptador de corriente
- 1.2 V NiMH baterías recargables, 6 uds
- Estuche de transporte flexible
- Manual de instrucciones
- Certificado de calibración

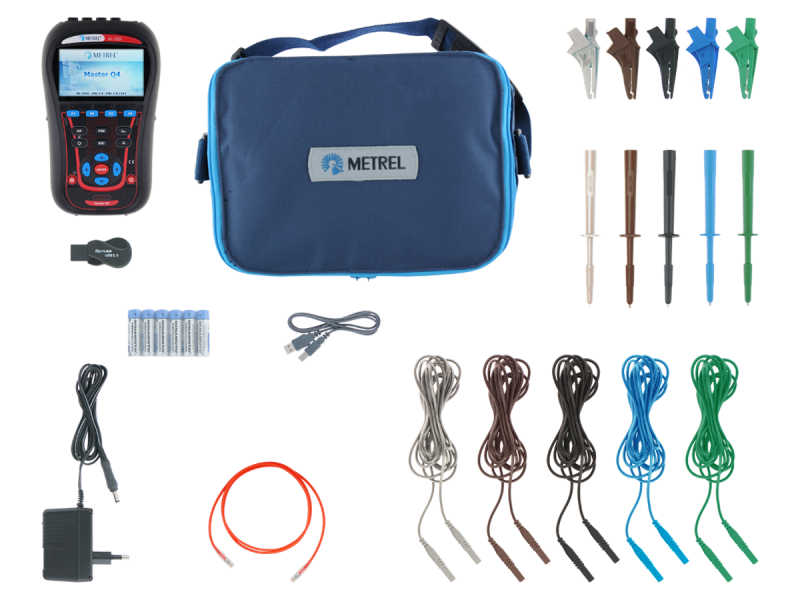

- Equipo Master Q4
- Sonda de pruebas (marrón, negro, gris, verde, azul), 5 uds.
- Cocodrilo (marrón, negro, gris, verde, azul), 5 uds.
- Cables para medida de tensión (marrón, negro, gris, verde, azul), 5 uds.
- Etiquetas para la codificación del color
- Tarjeta de memoria microSD 8.0 GB
- Lector de tarjeta microSD
- Software para PC PowerView3
- Cables de conexión, USB y Ethernet
- Adaptador de corriente
- 1.2 V NiMH baterías recargables, 6 uds
- Estuche de transporte flexible
- Manual de instrucciones
- Certificado de calibración
Normativas aplicadas
Calidad de la energía
- PQA Competences: Power Quality Analyzing & Reporting
- IEC/EN 61000-4-15 Electromagnetic compatibility (EMC) – Part 4: Testing and measurement techniques – Section 15: Flickermeter – Functional and design specifications
- IEC/EN 61000-4-30 Ed. 3.0 Electromagnetic compatibility (EMC) – Part 4-30: Testing and measurement techniques – Power quality measurement methods
- IEC/EN 61557-12 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 12: Power metering and monitoring devices (PMD)
- IEEE 1459-2010 IEEE Standard Definitions for the Measurement of Electric Power Quantities Under Sinusoidal, Nonsinusoidal, Balanced, or Unbalanced Conditions
- GOST 33073-2014 Energía eléctrica. Compatibilidad electromagnética de equipos técnicos. Control y seguimiento de la calidad de la energía eléctrica en los sistemas públicos de suministro eléctrico
- GOST R 54149: 2010 Electric energy. lectromagnetic compatibility of technical equipment. Power quality limits in the public power supply systems
- IEEE 519 Recommended Practice and Requirements for Harmonic Control in Electric Power Systems
- EN 50160 Voltage characteristics of electricity supplied by public distribution networks
Seguridad del instrumento respecto del usuario
- EN 55032 Electromagnetic compatibility of multimedia equipment - Emission requirements
- IEC/EN 61000-4-6 Electromagnetic compatibility (EMC) - Part 4-6: Testing and measurement techniques - Immunity to conducted disturbances, induced by radio-frequency fields
Características
Funciones de medición
- Tensión: TRMS, pico, factor de cresta (4 canales);
- Corriente: TRMS, pico, factor de cresta (4 canales);
- Potencia (activa, reactiva, aparente);
Mediciones de potencia totalmente compatibles con IEEE 1459 (activa, no activa, fundamental, armónica, de desequilibrio de la carga); - VFD (Variadores de Frecuencia), 5 Hz – 120 Hz), 400 Hz;
- Desequilibrio, medición del parpadeo (flicker);
- Análisis de armónicos e interarmónicos hasta el armónico 50° y medida de THD y TDD;
- Energía (activa, reactiva, generada, consumida);
- Registro de Eventos de Tensión (Cortes, Microcortes, Sobretensiones y Subtensiones) y su representación gráfica;
- Monitorización y registro de las corrientes de entrada;
- Visualización de la forma de onda o corriente de entrada, instantánea y de grabación;
- Registro de transitorios;
- Análisis de calidad de energía según EN 50160;
- Grabación de hasta 7 alarmas ajustables;
- Medición y Registro de temperatura;
- Mediciones de rendimiento de los inversores fotovoltaicos;
- Factor de potencia, cosφ y tg φ.
Características clave
- 4 canales de tensión eléctrica con un amplio rango de medida: 0 ... 1000 Vrms (CAT III / 1000 V);
- 4 canales de corriente con soporte para reconocer automáticamente la pinza y la selección del rango "en el instrumento";
- Frecuencia del muestreo en registro de los transitorios 49 mil muestras/segundo en 8 canales simultáneamente,
- Detección automática e de la pinza (Smart Clamp) y selección inteligente del rango de la pinza;
- Cumplimiento de la norma de calidad de energía IEC 61000-4-30 Clase S (0,1 %);
- Análisis completo de calidad de la energía según la
- EN 50160, inclusive la señalización e interarmónicos;
- Compatibilidad de la tarjeta de memoria microSD (se entrega una de 8 GB con el instrumento) hasta de 32 GB;
- Terminales de entrada codificados por colores y etiquetas de terminales para adaptarlos a su región de aplicación;
- Menú principal intuitivo e iconos grandes que hacen que el equipo sea muy fácil de utilizar y configurar;
- Selección de rango automático de la pinza de corriente;
- El potente software de PC PowerView3 permite descargar, ver, analizar datos registrados y crear informes profesionales;
- Las pinzas flexibles (sin alimentación adicional adicional) se incluyen en el kit Euro y Avanzado;
- Comunicación remota a través de Ethernet.
- (Sincronización del reloj con GPS externo opcional.)
Datos técnicos
- Tamaño: 230 x 140 x 80 mm
- Peso (sin accesorios): 0.96 kg
Aplicaciones
Generación de energía
- Power quality analysis in medium voltage facilities
Fuentes de energía renovables
- Generator stator testing
Calidad de energía de baja tensión
- Suministro ininterrumpido de energía
- Informes de calidad de energía
- Efectos de los problemas de calidad de la energía en el entorno laboral y de vida
Suministro y distribución de energía
- Calidad de la energía
- Sistema de alimentación ininterrumpida en la atención sanitaria
Especificaciones
