MI 3242 MicroOhm 2A

Comprobadores de continuidad

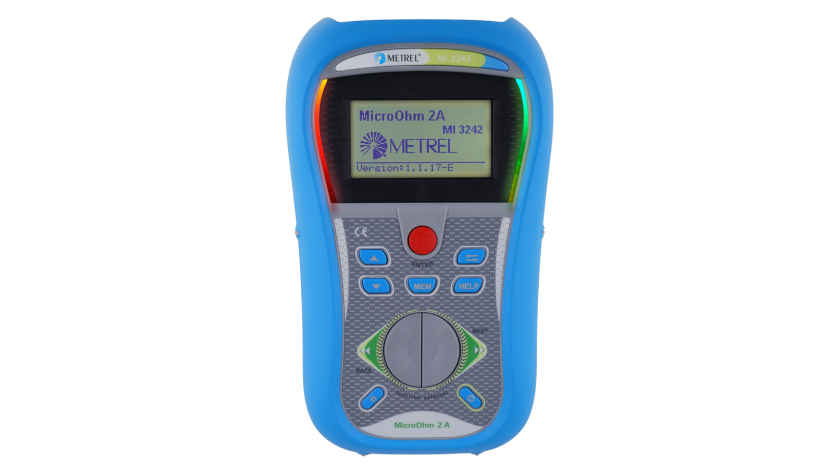

El MI 3242 MicroOhm 2A es un ohmímetro portátil para medidas de resistencias bajas en interruptores, relés, conectores, barras colectoras, conexiones de cables de distribución, devanados de motores y generadores, transformadores de potencia, bobinas eléctricas, conexiones de vías ferroviarias, resistencia de cables, juntas de soldadura en aplicaciones industriales, etc, con una corriente de prueba máxima de 2A.

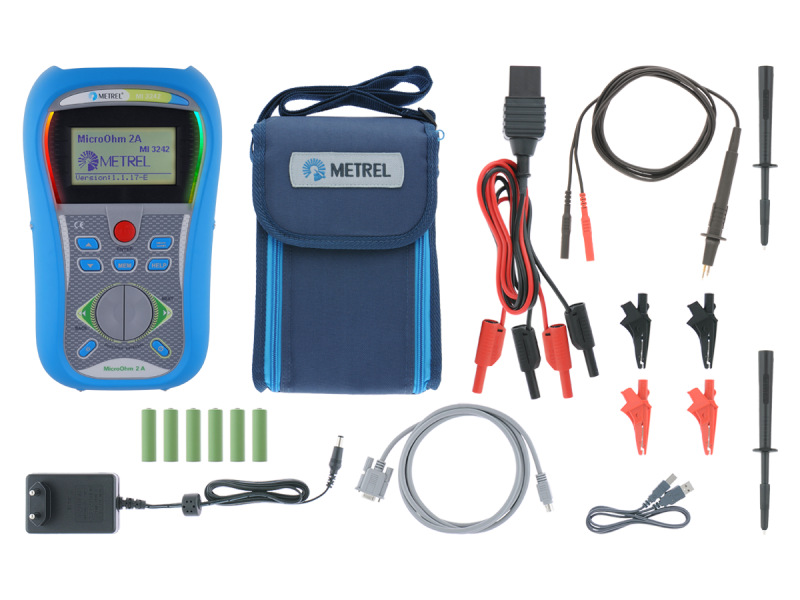

Kits

Normativas aplicadas

Protección contra rayos y puesta a tierra

  • IEC 62305 Protection against lightning - series

Energética Eléctrica

  • EEA Competences: Electrical Energetic Installations with Automatic Trip-Out Ability
  • IEEE C57.12.90 Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers
  • ASTM B 539 Standard Test Methods for measuring Resistance of Electrical connections (Static Contacts)
  • NMEA AB 4-2009 Guidelines for Inspection and Preventive Maintenance of Molded-Case Circuit Breakers Used in Commercial and Industrial Applications
  • El Real Decreto 223/2008 Regulation on technical conditions and safety guarantees in high voltage power lines and their complementary technical instructions ITC-LAT 01 to 09

Puesta y conexión a tierra

  • EES Competences: Electrical Energetic Systems Earthing and Grounding Safety

Seguridad de los tableros de distribución eléctrica

  • IEC/EN 62271 High-voltage switchgear and controlgear - series
  • IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
  • IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers

Características

Funciones de medición

  • Medida de la resistencia bidireccional de 1 μΩ hasta 199,9 Ω con corriente de prueba hasta 2 A.



Características clave

  • Cuatro modos de medición: automático,único, continuo y de inducción.
  • Eliminación térmica automática EMF: con medición bidireccional automática.
  • Preciso: resolución 1 μΩ con 0,25% de precisión.
  • Rechazo de ruido: detección y rechazo del rizado 50 Hz/60 Hz.
  • Funciona con pilas: más de 800 mediciones de 500 mΩ de carga con 2 A de corriente de prueba y 15 s de duración por medición.
  • Seguro: alta protección contra sobretensiones (CAT III / 600 V). Permite la medición en las subestaciones y otros puntos con baja resistencia de línea. Circuito de protección interno que protege al usuario e instrumento de contactos accidentales con las líneas.
  • Límites ajustables: límites preprogramados PASA/FALLO de evaluación de los resultados de la medición e indicadores luminosos VERDE/ROJO que ofrecen una evaluación visual de los resultados.
  • Portátil: diseño ligero y portátil.
  • Memoria: permite el almacenamiento de hasta 1500 mediciones con registro de tiempo en la memoria interna.
  • Descargable: el PC SW HVLink PRO permite El MI 3242 MicroOhm 2A es la descarga, revisión, análisis e impresión de los resultados de las mediciones.

Datos técnicos

Tamaño: 140 x 80 x 230 mm
Peso (sin accesorios): 0,8 kg

Aplicaciones

Seguridad en instalaciones eléctricas de baja tensión

  • Conexión a la red y tensiones de contacto durante la falla

Protección contra rayos y puesta a tierra en hospitales

  • Conexión a la red y tensiones de contacto durante la falla

Especificaciones

Software

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet MI 3242 MicroOhm 2A en 2019 05.02.2019 pdf 564.94 KB
Datasheet PC SW HVLink PRO en 1.0 03.04.2012 pdf 228.88 KB
Manual MI 3242 MicroOhm 2A en 1.1.4 10.09.2020 20 752 011 pdf 985.21 KB Acceso
DoC EU Declaration of Conformity Multi-Language 10.08.2021 QR code Enlace externo Desconocida
PC Software SW 0113 HVLink PRO en 11.9 02.09.2021 Readme zip 21.81 MB Acceso
