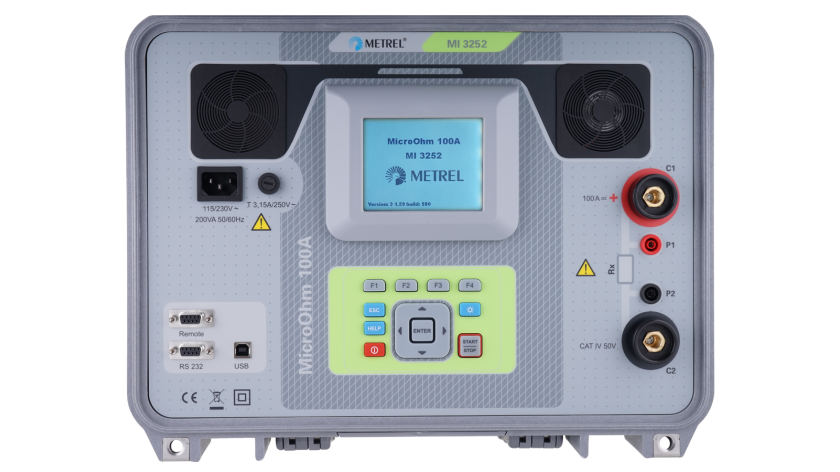

El MI 3252 Microhmetro 100 A es un medidor de baja resistencia (ohmímetro) portátil utilizado para medir bajas resistencias de contacto de interruptores automáticos, conmutadores y conexiones de barras colectoras utilizando una corriente de prueba de 100 mA a 100 A.
¿Posee este producto?
¿Cuál es el mejor para usted?

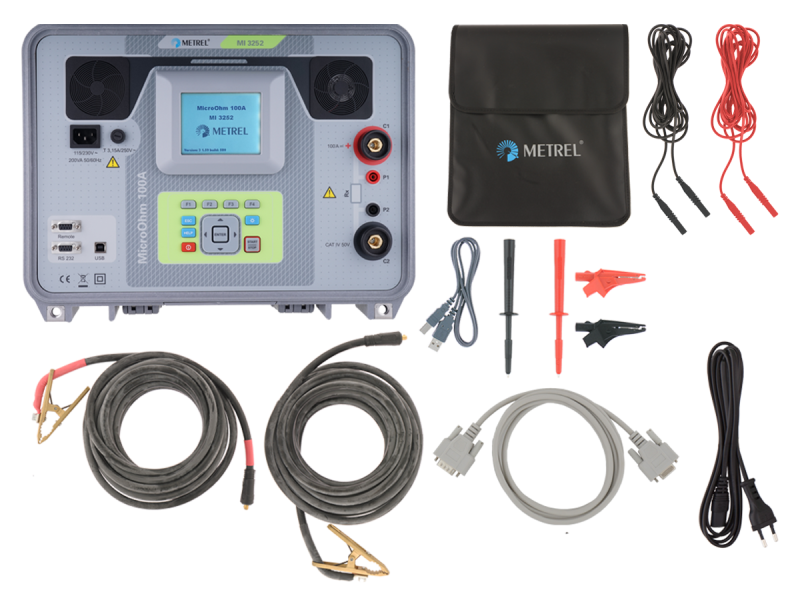

Seleccione un conjunto
Normativas aplicadas
Protección contra rayos y puesta a tierra
- IEC 62305 Zaščita pred delovanjem strele
Energética Eléctrica
- EEA kompetence: Elektroenergetska omrežja s samodejno zaščito
- IEEE C57.12.90 Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers
- ASTM B 539 Standard Test Methods for measuring Resistance of Electrical connections (Static Contacts)
- NMEA AB 4-2009 Guidelines for Inspection and Preventive Maintenance of Molded-Case Circuit Breakers Used in Commercial and Industrial Applications
- El Real Decreto 223/2008 Regulation on technical conditions and safety guarantees in high voltage power lines and their complementary technical instructions ITC-LAT 01 to 09
Puesta y conexión a tierra
- EES kompetence: Varnost ozemljitve elektroenergetskih sistemov
Seguridad de los tableros de distribución eléctrica
- IEC/EN 62271 High-voltage switchgear and controlgear - series
- IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
- IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers
Características
Funciones de medición
- Medición de la resistencia con corriente de prueba ajustable (100 mA … 100 A)
- Medición de la caída de tensión
Características clave
- Preciso: mejor resolución de 1 nΩ con una precisión del 0,25%.
- Gráfica de barras: gráfica de barras de la resistencia mostrada en la pantalla.
- Alimentación a batería: el instrumento permite mediciones con 100 A durante un máximo de 10 minutos cuando sólo recibe alimentación de la batería interna.
- Seguro: tensiones externas sostenidas en caso de conexión incorrecta, nivel de protección (CAT IV / 50 V); detecta automáticamente la continuidad en el circuito de corriente.
- Modos de medición: sencillo y continuo.
- Límites personalizados: es posible establecer los límites para la evaluación PASA o NO PASA de los resultados de las pruebas.
- Portátil: su robusto maletín de transporte con asa y su diseño ligero (menos de 12 kg de peso) permiten el fácil desplazamiento del instrumento entre distintos emplazamientos.
- Alto grado de protección: IP 64.
- Memoria: la memoria integrada permite almacenar hasta 1.000 resultados de las pruebas.
- Descarga de datos: descarga de los resultados de las pruebas a través de un cable RS232 o USB directamente al ordenador con la ayuda del software HVLink PRO.
Datos técnicos
Tamaño: 410 X 175 X 370 mm
Peso (sin accesorios): 11,8 kg
Aplicaciones
Generación de energía
- Ozemljitev in strelovodna zaščita v termoelektrarnah
- Testiranje kontaktov visoko napetostnih stikal in kontaktnih upornosti
Fuentes de energía renovables
- Testiranje statorjev generatorjev
- STC vrednosti in delovanje PV panelov
- Testiranje strelovodnih sistemov vetrnih elektrarn
Distribución de potencia
- Meritev upornosti dvojno ozemljenih odklopnikov
- Prestavno razmerje, upornost navitij, odcepni preklopnik
Especificaciones
Software
Descargas
Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
PC SW HVLink PRO | en | 1.0 | 03.04.2012 | 228.88 KB | |||
MI 3252 MicroOhm 100A | es | 2019 | 12.11.2019 | 479.84 KB |
Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
MI 3252 MicroOhm 100A | es | 1.2.7 | 05.10.2022 | 20751741 | 1006.06 KB | Acceso |
DoC | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Enlace externo | Desconocida |
PC Software | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
SW 0113 HVLink PRO | en | 11.10 | 02.09.2021 | Readme | zip | 21.81 MB | Acceso |
