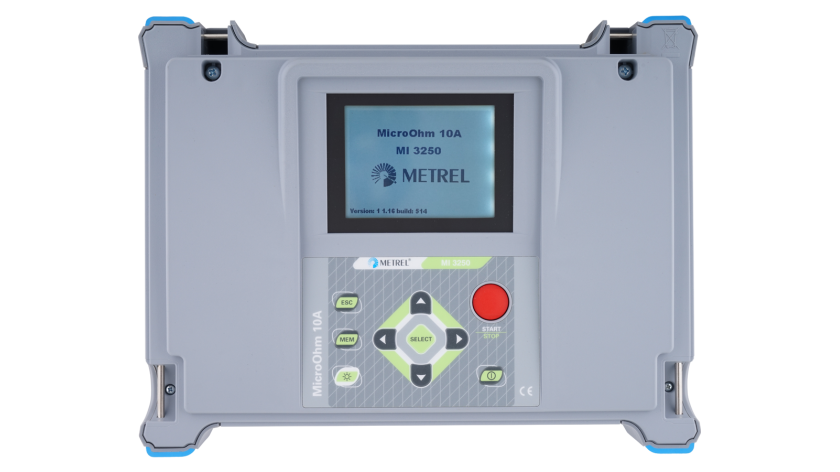

MI 3250 MicroOhm 10A

Comprobadores de continuidad

Microhmetro MI 3250 10 A, es un medidor de baja Resistencia portátil utilizado para medir bajas resistencias de contacto de interruptores automáticos, conmutadores y contexiones de barra colectoras utilizando una corriente de prueba de hasta 10A.

Kits

Normativas aplicadas

Protección contra rayos y puesta a tierra

  • IEC 62305 Protection against lightning - series

Energética Eléctrica

  • EEA Competences: Electrical Energetic Installations with Automatic Trip-Out Ability
  • IEEE C57.12.90 Standard Test Code for Liquid-Immersed Distribution, Power, and Regulating Transformers
  • ASTM B 539 Standard Test Methods for measuring Resistance of Electrical connections (Static Contacts)
  • NMEA AB 4-2009 Guidelines for Inspection and Preventive Maintenance of Molded-Case Circuit Breakers Used in Commercial and Industrial Applications
  • El Real Decreto 223/2008 Regulation on technical conditions and safety guarantees in high voltage power lines and their complementary technical instructions ITC-LAT 01 to 09

Puesta y conexión a tierra

  • EES Competences: Electrical Energetic Systems Earthing and Grounding Safety

Seguridad de los tableros de distribución eléctrica

  • IEC/EN 62271 High-voltage switchgear and controlgear - series
  • IEC/EN 62271-1 High-voltage switchgear and controlgear - Part 1: Common specifications for alternating current switchgear and controlgear
  • IEC/EN 62271-100 High-voltage switchgear and controlgear - Part 100: Alternating current circuit-breakers

Características

Funciones de medición

• Medida de la resistencia bidireccional desde 0,1 hasta 1000 ohm con prueba de corriente de hasta 10A.
• Compensación de temperatura (con sonda de temperatura opcional).

Características clave

  • Fuente de 10A de corriente de alta eficiencia genera una carga de 10 A 200 mΩ durante 15 minutos sin riesgo de sobrecalentamiento.
  • Alta protección contra sobretensiones (CAT IV/300V) permite la medición en la subestación y otros puntos con baja resistencia de línea.
  • Circuito de protección interno protege el usuario y el instrumento de conexión a líneas accidentalmente.
  • Se pueden ajustar los límites para una evaluación pasa/error en los resultados de la prueba.
  • 50/60Hz detección de ondas y rechazo.
  • El equipo puede ser alimentado desde la red o desde la batería interna recargable. El equipo permite ser utilizado normalmente al tiempo que el cargador de batería rápida carga las pilas de NiMH.
  • Gran pantalla de LCD 320x240 puntos, permite una lectura fácil de los resultados y de todos los parámetros asociados.
  • Diseño ligero y portátil.
  • Puede almacenar hasta 1000 resultados en su memoria interna. El software para PC HVLink PRO permite descargar los resultados, revisarlos, analizarlos e imprimirlos.
  • El software para PC HVLink PRO permite descargar los resultados, revisarlos, analizarlos e imprimirlos.

Datos técnicos

Tamaño: 310 x 130 x 250 mm
Peso (sin accesorios): 2,8 kg

Especificaciones

Software

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet MI 3250 MicroOhm 10A es 2021 02.04.2021 pdf 724.28 KB
Manual MI 3250 MicroOhm 10A en 1.1.2 18.01.2017 20 751 893 pdf 1.06 MB Acceso
PC Software SW 0113 HVLink PRO en 11.9 02.09.2021 Readme zip 21.81 MB Acceso
