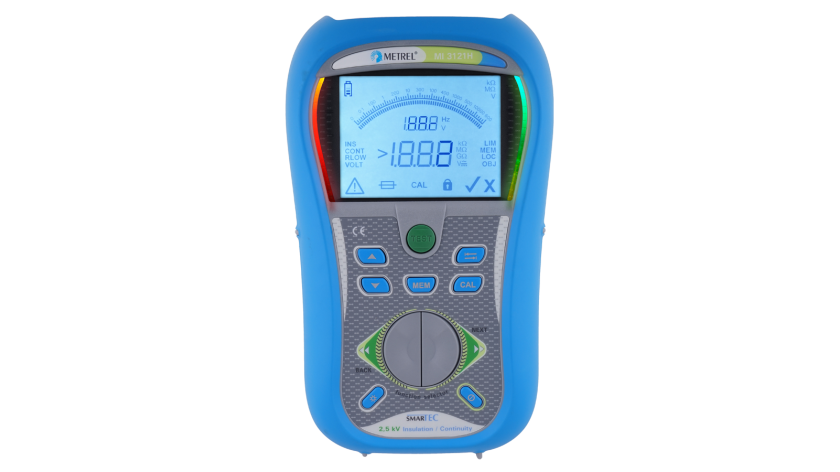

MI 3121H SMARTEC 2,5 kV Insulation Continuity

Medidores de aislamiento de alta tensión

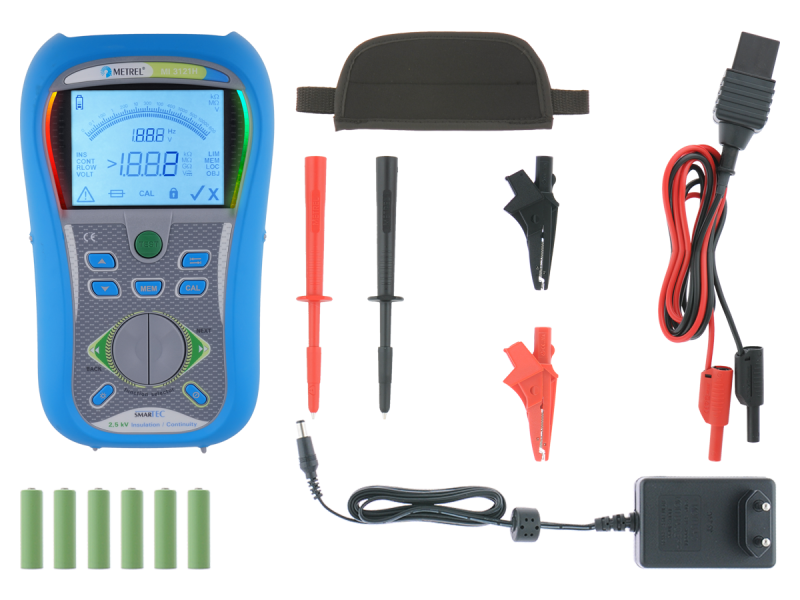

El MI 3121 Medidor de resistencia de aislamiento y continuidad es un comprobador de nueva generación para la comprobación de instalaciones eléctricas sin alimentación. Gracias a la presentación de los resultados tanto en modo analógico como digital, el instrumento garantiza unas mediciones precisas hasta 2000Ω en la función de continuidad y hasta 30 GΩ en la función de aislamiento. Los límites configurables permiten la evaluación PASA / NO PASA de los resultados, acompañada de unos indicadores luminosos rojo y verde para una mayor comodidad de uso incluso en la oscuridad. El MI 3121 está equipado con un cargador integrado y cuenta con un soporte magnético que permite tener las manos libres durante la realización de las pruebas. Todos los resultados se pueden guardar rápidamente en el instrumento, desde donde podrán ser descargados a través del software opcional A 1291 EuroLink PRO o A 1290 EuroLink PRO Plus para la evaluación y creación de informes profesionales una vez finalizadas las pruebas. El MI 3121 Medidor de resistencia de aislamiento y continuidad realiza pruebas de continuidad, tensión DC de aislamiento y medición de frecuencia.

Kits

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-6 Electrical Installations for Buildings - Verification
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • BS 7671 IEE Wiring Regulations (18th edition)
  • CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current

Protección contra rayos y puesta a tierra

  • LPSinsp Competences: Lightning Protection of Buildings Inspection
  • LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
  • IEC 62305 Protection against lightning - series
  • IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding

Puesta y conexión a tierra

  • EES Competences: Electrical Energetic Systems Earthing and Grounding Safety
  • HD 637 S1 Power installations exceeding 1 kV a.c.

Características

Funciones de medición

  • Resistencia de aislamiento con tensión DC.
  • Continuidad de los conductores PE con una corriente de prueba de 200 mA y cambio de polaridad.
  • Continuidad de los conductores PE con una corriente de prueba de 7 mA (medición continua) sin disparo del diferencial.
  • Tensión y frecuencia TRMS.

Características clave

  • Escala de aislamiento: amplia escala de tensiones de prueba para el aislamiento, desde 50 V hasta 1000 V, con una escala de medición hasta 30 GΩ.
  • Pantalla LCD con escala analógica y digital: los resultados de la medición se presentan tanto en formato numérico como analógico.
  • Descarga de datos: realiza las descargas por medio de un cable RS232 o USB directamente al ordenador con la ayuda del software incluido en el equipo estándar.
  • Actualizable: en caso de que produzcan cambios en las reglamentaciones, es posible actualizar el firmware para mantener al día el instrumento.
  • Cambio de polaridad: inversión automática de la polaridad en la prueba de continuidad.
  • Cargador integrado y pilas recargables: la unidad cuenta con un circuito de carga integrado, y se suministra equipado con un juego de baterías recargables de NiMH.
  • Límites personalizados: si se establecen límites en la función de aislamiento o continuidad, los grandes indicadores luminosos LED de color rojo y verde indicarán si el resultado de la prueba PASA o NO PASA.
  • Fácil de utilizar: su brillante pantalla LCD de gran tamaño y sus grandes botones permiten un fácil manejo del instrumento (incluso cuando se utilizan guantes).
  • Soporte magnético: imán que se utiliza para fijar el instrumento sobre superficies metálicas, liberando las manos del operario.

Datos técnicos

Tamaño: 140 x 230 x 80 mm
Peso (sin accesorios): 0,85 kg

Especificaciones

Software

Descargas

Tipo Nombre Idioma Versión Fecha Notas Tipo Tamaño Online Descargar
Datasheet PC SW EuroLink PRO en 1.0 13.03.2014 pdf 915.07 KB
Datasheet MI 3121H SMARTEC 2,5 kV Insulation / Continuity en 1.0 09.03.2011 pdf 362.5 KB
Manual MI 3121H SMARTEC 2,5 kV Insulation / Continuity en 1.2 22.07.2011 20 751 674 pdf 1.15 MB Acceso
DoC EU Declaration of Conformity Multi-Language 10.08.2021 QR code Enlace externo Desconocida
PC Software SW 0101 EuroLink PRO (EU) en 4.37 09.06.2021 Readme zip 60.59 MB Acceso
