MI 3205 TeraOhmXA 5kV

Medidores de aislamiento de alta tensión

MI 3205 TeraOhmXA 5kV
MI 3205 TeraOhmXA 5kV

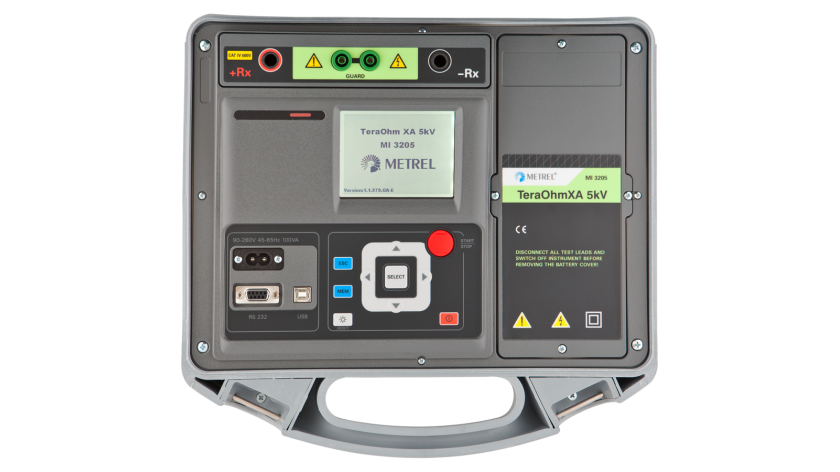

MI 3205 TeraOhm XA 5 kV es un instrumento portátil alimentado por batería (Li-ion) o desde la red con un alto grado de protección IP (IP 65 cerrado e IP 54 abierto) diseñado para medir la resistencia de aislamiento utilizando altas tensiones de prueba de hasta 5 kV. Ha sido diseñado y producido gracias a gran conocimiento y la experiencia adquirida a lo largo de muchos años de trabajo en este campo.
Seleccione un conjunto

¿Posee este producto?

Reparación y Calibración
Soporte técnico
Preguntas frecuentes
Centro de documentación
Metrel Academia

Seleccione un conjunto

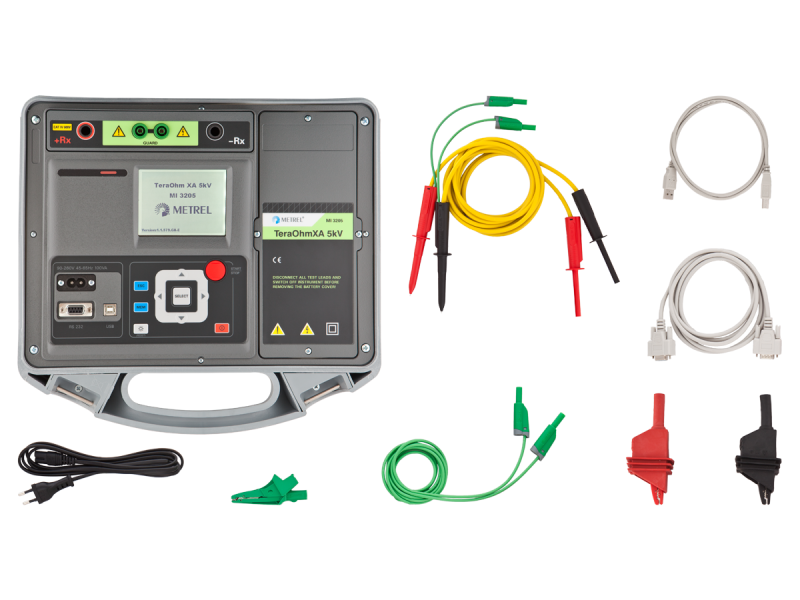

MI 3205 Kit estándar

  • Equipo TeraOhmXA 5 kV MI 3205
  • Cable de prueba apantallado, 2 m, 2 uds (negro, rojo)
  • Cocodrilos 10 kV, 2 uds (negro, rojo)
  • Cable de guarda, verde, 2 m
  • Cocodrilo, verde
  • Cable de alimentación
  • SW PC HVlink PRO con cables USB y RS232
  • Manual técnico “Guía para pruebas de aislamiento” en CD
  • Manual de instrucciones en CD
  • Certificado de Calibración
Añadir a consulta
Accesorios opcionales

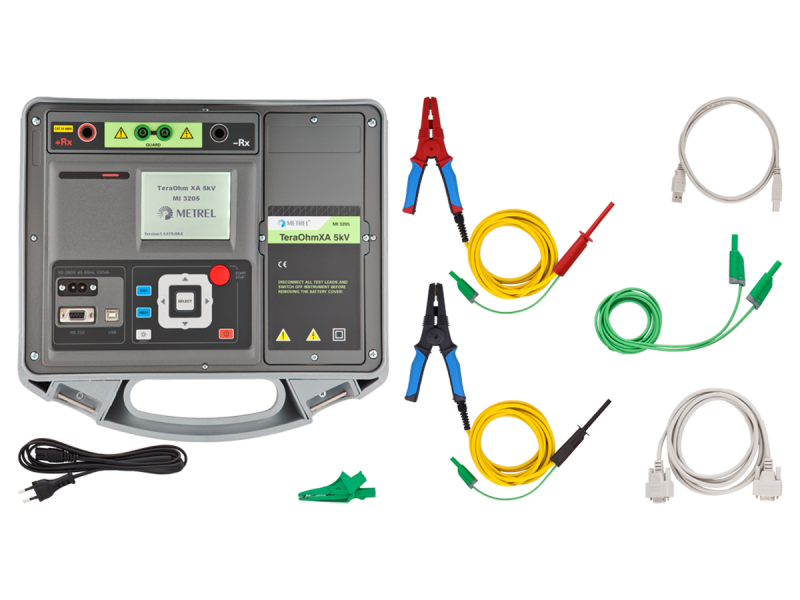

MI 3205 Kit EU

  • Equipo TeraOhmXA 5 kV MI 3205
  • Cocodrilo grande de AT con cable de AT, rojo, 2,5 m
  • Cocodrilo grande de AT con cable apantallado de AT y terminal de banana de AT, negro, 2,5 m
  • Cable de guarda, verde, 2,5 m
  • Cocodrilo, verde
  • Cable de alimentación
  • SW PC HVlink PRO con cables USB y RS232
  • Manual técnico “Guía para pruebas de aislamiento” en CD
  • Manual de instrucciones en CD
  • Certificado de Calibración
Añadir a consulta
Accesorios opcionales

Normativas aplicadas

Seguridad del instrumento respecto del usuario

  • IEC/EN 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
  • IEC/EN 61010-031 Amendment 1 - Safety requirements for electrical equipment for measurement, control and laboratory use - Part 031: Safety requirements for hand-held and hand-manipulated probe assemblies for electrical test and measurement
  • IEC/EN 61010-2-030 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-030: Particular requirements for equipment having testing or measuring circuits
  • IEC/EN 61010-2-034 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-034: Particular requirements for measurement equipment for insulation resistance and test equipment for electric strength

Seguridad de CEM

  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Características

Funciones de medición

  • Medición de Resistencia de aislamiento
  • Pruebas de diagnóstico (PI, DAR, DD)
  • Prueba de tensión de paso
  • Prueba de rigidez dieléctrica (DC) hasta 5 kV

Características clave

  • Resistencia de aislamiento hasta 15 TΩ
  • Tensiones de prueba ajustables (50 V----5 kV) en pasos de 50 V y 100 V
  • Temporizador programable
  • Medición de la capacitancia
  • Ratio de carga para cargas capacitivas <1,5 s / microF a 5 kV
  • Descarga automática del objeto de prueba después de completar la medición
  • Terminal de guarda
  • Detección de fallas en Alta Tensión
  • Pruebas personalizadas
  • Función de auto ajuste
  • Muestras de resultados de forma numérica y en gráfica
  • Software PC HVLink Pro para descargar y analizar los resultados de las pruebas y crear e imprimir informes
  • Puertos de comunicación aislados RS232 y USB, BT
  • Accesorios de alta calidad incluyendo cables apantallados en el equipamiento básico.
  • CAT IV / 600V
  • Incremento de la altitud nominal de trabajo hasta 3000 m
  • Conjunto de baterías de Li-ion de alta potencia (14,8 V, 4,4 Ah)

Datos técnicos

Tamaño: 345 x 160 x 335 mm
Peso (sin accesorios): 6,5 kg

Aplicaciones

Distribución de potencia

  • Insulation resistance measurement of transformer’s windings
  • Insulation of long cables

Especificaciones


Imprimir

Descargas

Datasheet Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3205 TeraOhmXA 5kV es 2020 21.05.2020 pdf 689.3 KB
Manual Idioma Versión Fecha Notas Tipo Tamaño Descargar
MI 3205 TeraOhmXA 5kV es 1.3.4 05.10.2022 20 752 650 pdf 1.29 MB Acceso
DoC Idioma Versión Fecha Notas Tipo Tamaño Descargar
EU Declaration of Conformity Multi-Language 06.07.2023 QR code Enlace externo Desconocida
PC Software Idioma Versión Fecha Notas Tipo Tamaño Descargar
SW 0113 HVLink PRO en 11.10 02.09.2021 Readme zip 21.81 MB Acceso
