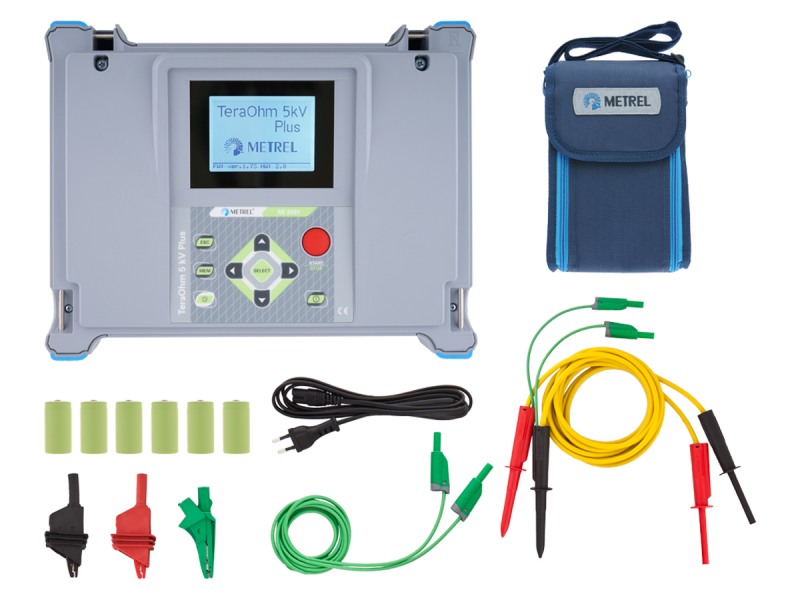

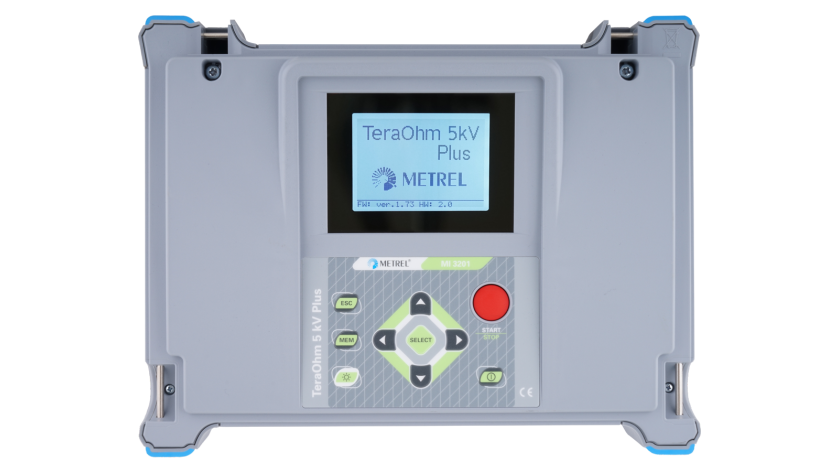

El comprobador de aislamiento MI 3201 TeraOhm 5 kV Plus es un instrumento portátil destinado a medir la resistencia de aislamiento utilizando altas tensiones de prueba de DC de hasta 5 kV. TeraOhm 5 kV Plus permite mediciones de la resistencia de aislamiento de hasta 10 TΩ, pruebas de tensión de paso, pruebas de tensión de resistencia, cálculos de PI, DD y DAR, y medición de capacitancia. La pantalla LCD de gran tamaño permite mostrar la gráfica R(t) en tiempo real. Los resultados se pueden almacenar y descargar a un ordenador a través de una conexión USB con la ayuda del software opcional HVLink PRO. Este instrumento de alta calidad, así como los cables de prueba apantallados y los accesorios de calidad incluidos en el kit estándar, permiten realizar las pruebas de aislamiento de manera rápida y eficaz.
¿Posee este producto?
Seleccione un conjunto
Normativas aplicadas
Instalación de BT en edificio
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
- IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
Características
Funciones de medición
- Medición de resistencia de aislamiento;
- Medición de resistencia del aislamiento de tensión de paso;
- Prueba de tensión de resistencia;
- Prueba de diagnóstico (PI, DD, DAR);
- Trazado de la gráfica R(t);
- Medición de capacitancia;
- Medición de tensión;
- Medición de frecuencia.
Características clave
- Rango de medición de hasta 10 TΩ.
- Amplio rango de tensiones de prueba DC: desde 250 V hasta 5000 V en pasos de 25 V.
- Tensión de resistencia: prueba de aislamiento con tensión de prueba de rampa programable desde 250 V hasta 5 kV y corriente umbral programable.
- Tensión de paso: medición de resistencia del aislamiento de tensión con cinco tensiones de prueba discretas ajustadas proporcionalmente y temporizador programable por pasos.
- Pruebas automatizadas: Cálculos de PI, DD, DAR con ajuste de rango de resistencia automatizado. Todos los datos se muestran durante una medición independiente.
- Terminal de prueba de protección: para la eliminación de corrientes de fuga superficiales potenciales.
- Búsqueda de fallos: las funciones de prueba de tensión de paso y de tensión de resistencia totalmente programables ayudan a diagnosticar fallos en el aislamiento.
- Gráfica R(t): posibilidad de trazar gráficas de resistencia en tiempo real frente al tiempo para ilustrar gráficamente la respuesta de un material a una tensión de prueba aplicada.
- Temporizador integrado: temporizador programable desde 1 s hasta 100 min.
- Descarga automática del objeto de prueba tras finalizar la medición.
- Prueba rápida: Fuente de corriente de 5 mA para una recarga rápida de la carga capacitiva.
- Precisión: los filtros de rechazo de ruido seleccionables y los cables de prueba apantallados incluidos en un kit estándar garantizan una medición precisa.
- Seguridad: protección contra alta tensión CAT IV / 600 V.
- Cargador integrado y pilas recargables: el instrumento cuenta con un cargador integrado e incluye un kit de pilas NiMH recargables.
- Portátil: diseño ligero de 3 kg con asas de transporte y correa para el hombro.
Datos técnicos
Tamaño: 310 x 130 x 250 mm
Peso (sin accesorios): 3 kg
Aplicaciones
Distribución de potencia
- Insulation resistance measurement of transformer’s windings
- Insulation of long cables
Especificaciones
Software
Descargas
Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
PC SW HVLink PRO | en | 1.0 | 03.04.2012 | 228.88 KB | |||
MI 3201TeraOhm 5kV Plus | es | 2024 | 20.11.2024 | 691.04 KB |
Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
MI 3201 TeraOhm 5 kV Plus | en | 2.1.2 | 07.05.2024 | 20 751 272 | 2.08 MB | Acceso |
PC Software | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
SW 0113 HVLink PRO | en | 11.10 | 02.09.2021 | Readme | zip | 21.81 MB | Acceso |
USB driver | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
USB driver | Multi-Language | 2.06.00 | 10.12.2018 | Readme | zip | 2.99 MB | Acceso |
