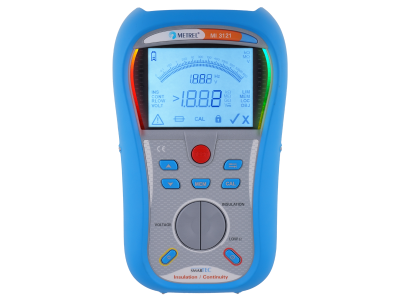

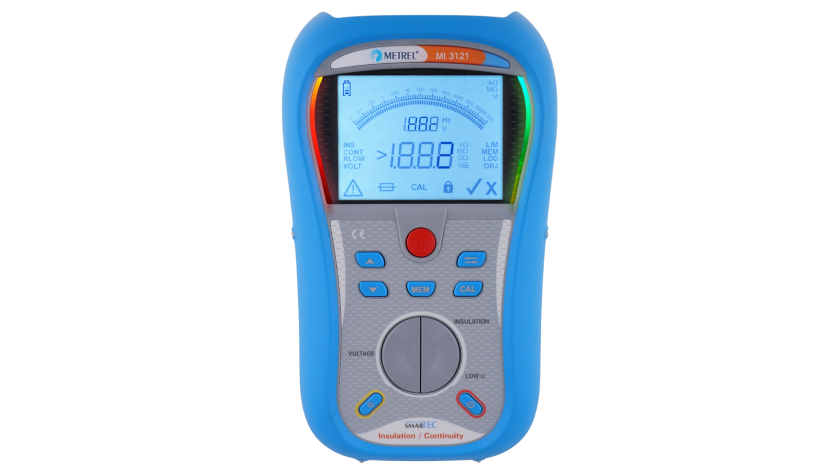

El MI 3121 Medidor de resistencia de aislamiento y continuidad es un comprobador de nueva generación para la comprobación de instalaciones eléctricas sin alimentación. Gracias a la presentación de los resultados tanto en modo analógico como digital, el instrumento garantiza unas mediciones precisas hasta 2000Ω en la función de continuidad y hasta 30 GΩ en la función de aislamiento. Los límites configurables permiten la evaluación PASA / NO PASA de los resultados, acompañada de unos indicadores luminosos rojo y verde para una mayor comodidad de uso incluso en la oscuridad. El MI 3121 está equipado con un cargador integrado y cuenta con un soporte magnético que permite tener las manos libres durante la realización de las pruebas. Todos los resultados se pueden guardar rápidamente en el instrumento, desde donde podrán ser descargados a través del software opcional A 1291 EuroLink PRO o A 1290 EuroLink PRO Plus para la evaluación y creación de informes profesionales una vez finalizadas las pruebas. El MI 3121 Medidor de resistencia de aislamiento y continuidad realiza pruebas de continuidad, tensión DC de aislamiento y medición de frecuencia.
¿Posee este producto?
¿Cuál es el mejor para usted?

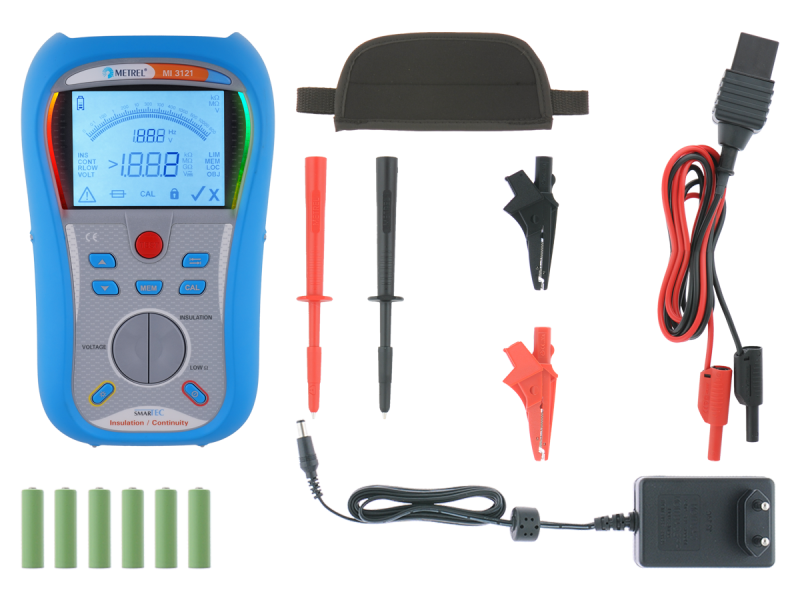

Seleccione un conjunto
Normativas aplicadas
Instalación de BT en edificio
- EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
- EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
- IEC/EN 60364 Electrical Installations for Buildings series
- IEC/EN 60364-6 Electrical Installations for Buildings - Verification
- IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
- IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
- IEC/EN 61557-2 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 2: Insulation resistance
- IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
- VDE 0413 (IEC 61557) Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
- AS / NZ 3018 Electrical installations - Domestic installations
- CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current
Protección contra rayos y puesta a tierra
- LPSinsp Competences: Lightning Protection of Buildings Inspection
- LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
- IEC/EN 61557-4 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 4: Resistance of earth connection and equipotential bonding
Seguridad del instrumento respecto del usuario
- IEC/EN 61010-2-033 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 2-033: Particular requirements for hand-held multimeters and other meters for domestic and professional use, capable of measuring mains voltage
Seguridad de CEM
- IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
Características
Funciones de medición
- Resistencia de aislamiento con tensión DC.
- Continuidad de los conductores PE con una corriente de prueba de 200 mA y cambio de polaridad.
- Continuidad de los conductores PE con una corriente de prueba de 7 mA (medición continua) sin disparo del diferencial.
- Tensión y frecuencia TRMS.
Características clave
- Escala de aislamiento: amplia escala de tensiones de prueba para el aislamiento, desde 50 V hasta 1000 V, con una escala de medición hasta 30 GΩ.
- Pantalla LCD con escala analógica y digital: los resultados de la medición se presentan tanto en formato numérico como analógico.
- Descarga de datos: realiza las descargas por medio de un cable RS232 o USB directamente al ordenador con la ayuda del software incluido en el equipo estándar.
- Actualizable: en caso de que produzcan cambios en las reglamentaciones, es posible actualizar el firmware para mantener al día el instrumento.
- Cambio de polaridad: inversión automática de la polaridad en la prueba de continuidad.
- Cargador integrado y pilas recargables: la unidad cuenta con un circuito de carga integrado, y se suministra equipado con un juego de baterías recargables de NiMH.
- Límites personalizados: si se establecen límites en la función de aislamiento o continuidad, los grandes indicadores luminosos LED de color rojo y verde indicarán si el resultado de la prueba PASA o NO PASA.
- Fácil de utilizar: su brillante pantalla LCD de gran tamaño y sus grandes botones permiten un fácil manejo del instrumento (incluso cuando se utilizan guantes).
- Soporte magnético: imán que se utiliza para fijar el instrumento sobre superficies metálicas, liberando las manos del operario.
Datos técnicos
Tamaño: 140 x 230 x 80 mm
Peso (sin accesorios): 0,85 kg
Aplicaciones
Mantenimiento preventivo
- Prueba de aislamiento y continuidad de tierra
- Medidas de tensión
- Medidas de frecuencia
Especificaciones
Software
Descargas
Datasheet | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
PC SW EuroLink PRO | en | 1.0 | 13.03.2014 | 915.07 KB | |||
MI 3121 SMARTEC Insulation / Continuity | en | 1.0 | 19.01.2011 | 367.59 KB |
Manual | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
MI 3121 SMARTEC Insulation / Continuity | es | 1.1.3 | 06.10.2022 | 20 751 439 | 1.18 MB | Acceso |
DoC | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
EU Declaration of Conformity | Multi-Language | 06.07.2023 | QR code | Enlace externo | Desconocida |
PC Software | Idioma | Versión | Fecha | Notas | Tipo | Tamaño | Descargar |
---|---|---|---|---|---|---|---|
SW 0101 EuroLink PRO (EU) | en | 4.38 | 18.01.2022 | Readme | zip | 60.59 MB | Acceso |
