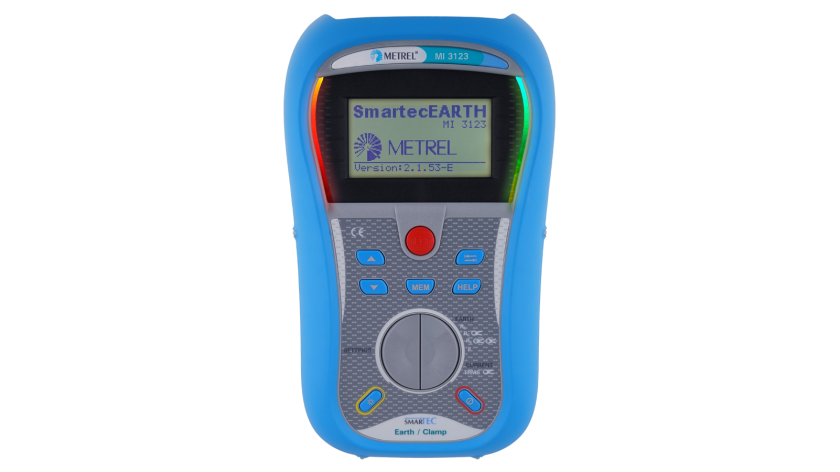

MI 3123 SMARTEC Earth Clamp

Comprobadores mono-función

El MI 3123 Medidor de resistencia de tierra y resistividad es un comprobador de resistencia de tierra de nueva generación capaz de realizar mediciones de resistencia de tierra con 4 hilos y mediciones de resistencia de tierra específica con 4 hilos.

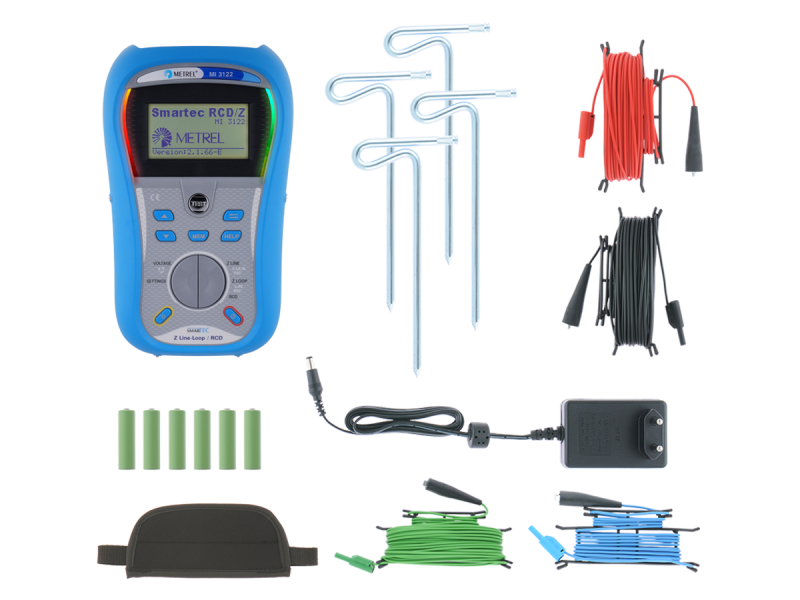

Kits

Normativas aplicadas

Instalación de BT en edificio

  • EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
  • EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
  • IEC/EN 60364 Electrical Installations for Buildings series
  • IEC/EN 60364-6 Electrical Installations for Buildings - Verification
  • IEC/EN 61557 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • IEC/EN 61557-1 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements
  • IEC/EN 61557-10 Electrical safety in low voltage distribution systems up to 1 000 v a.c. and 1 500 v d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 10: Combined measuring equipment for testing, measuring and monitoring of protective measures
  • VDE 0413 (IEC 61557) Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - series
  • AS / NZ 3018 Electrical installations - Domestic installations
  • BS 7671 IEE Wiring Regulations (18th edition)
  • CEI 64.8 V4 rated electrical equipment not exceeding 1,000 VAC and 1,500V DC current

Protección contra rayos y puesta a tierra

  • LPSinsp Competences: Lightning Protection of Buildings Inspection
  • LPSc Competences: Lightning Protection of Buildings for Contractors and Maintainers
  • IEC 62305 Protection against lightning - series
  • IEC/EN 61557-5 Electrical safety in low voltage distribution systems up to 1 000 V AC and 1 500 V DC - Equipment for testing, measuring or monitoring of protective measures - Part 5: Resistance to earth

Puesta y conexión a tierra

  • EES Competences: Electrical Energetic Systems Earthing and Grounding Safety

Seguridad de CEM

  • IEC/EN 61326 Electrical equipment for measurement, control and laboratory use - EMC requirements - series
  • IEC/EN 61326-1 Electrical equipment for measurement, control and laboratory use - EMC requirements - Part 1: General requirements

Características

Funciones de medición

  • Resistencia de tierra, método de 4 hilos.
  • Resistencia de tierra, método de 4 hilos con una pinza de corriente (opcional).
  • Resistencia de tierra, método de dos pinzas (opcional).
  • Resistencia de tierra específica.
  • Corriente TRMS (opcional).

Características clave

  • Medición de la resistencia de tierra: el instrumento realiza pruebas de la resistencia de tierra estándar con 4 hilos y la medición de la resistencia de tierra específica.
  • Prueba de resistencia de tierra selectiva: la medición opcional de la resistencia de tierra con 4 hilos en combinación con una pinza de corriente se utiliza para medir la resistencia de tierra de cada una de las picas de tierra.
  • Prueba de resistencia de tierra sin contacto: la medición de la resistencia de tierra con 2 pinzas de corriente sin interrumpir el bucle tiene como finalidad medir la resistencia de cada una de las picas de corriente, y está recomendada en primer lugar para las zonas urbanas.
  • Descarga de datos: realiza las descargas por medio de un cable RS232 o USB directamente al ordenador con la ayuda del software.
  • Actualizable: si se producen cambios en las reglamentaciones, es posible actualizar el firmware para mantener al día el instrumento.
  • Pantallas de ayuda: el instrumento se suministra equipado con pantallas de ayuda integradas que se pueden consultar in situ.
  • Cargador integrado y pilas recargables: la unidad cuenta con un circuito de carga integrado, y se suministra equipado con un juego de baterías recargables de NiMH.
  • Límites personalizados: es posible establecer límites en cualquiera de las funciones, en ese caso los grandes indicadores luminosos LED de color rojo y verde indicarán si el resultado de la prueba PASA o NO PASA.
  • Fácil de utilizar: su brillante pantalla LCD de gran tamaño y sus grandes botones permiten el fácil manejo del instrumento (incluso cuando se utilizan guantes).
  • Soporte magnético: imán que se utiliza para fijar el instrumento sobre superficies metálicas, liberando las manos del operario.

Datos técnicos

Tamaño: 140 x 230 x 80 mm
Peso (sin accesorios): 0,85 k

Aplicaciones

Railways

  • Remote antenna tower earthing resistance

Mantenimiento preventivo

  • Resistencia de tierra básica
  • Medidas de tensión
  • Medidas de corriente

Especificaciones
